Extracción del adaptador de arranque M.2.
Siga las instrucciones que aparecen en esta sección para quitar el adaptador de arranque M.2.
Acerca de esta tarea
- S002
PRECAUCIÓNEl botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Si el servidor está en un bastidor, extráigalo del bastidor.
Quite cualquier dispositivo de bloqueo que fije la cubierta del servidor, como un cerrojo Kensington o una presilla de candado.
Procedimiento

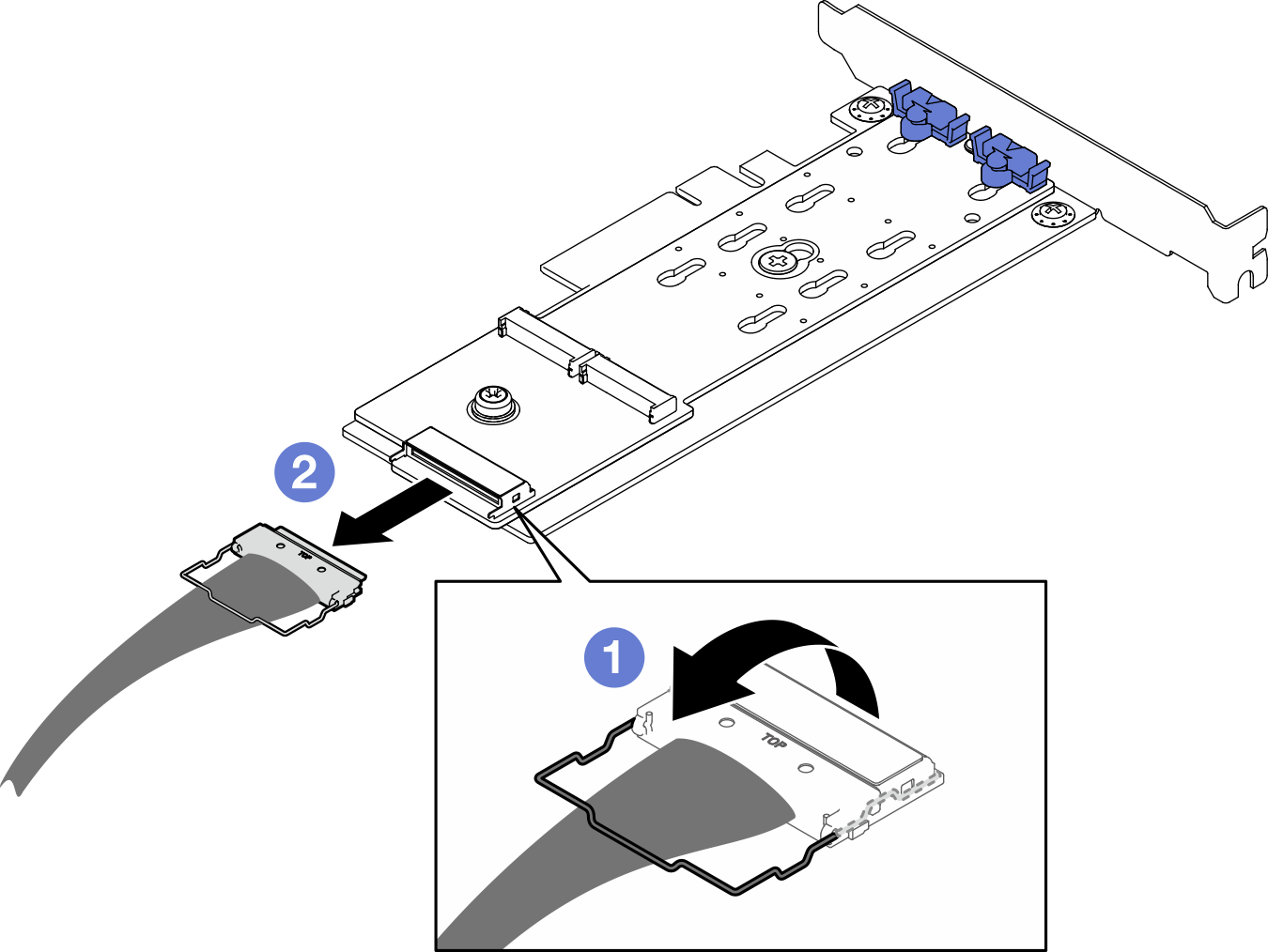

- Desconecte los cables de alimentación y de señal del adaptador de arranque M.2.Figura 1. Desconexión de los cables de alimentación y de señal
- Extraiga el adaptador de arranque M.2.
Quite el tornillo que fija el adaptador de arranque M.2 al adaptador PCIe.
Afloje el tornillo cautivo en el adaptador de arranque M.2.
Deslice ligeramente el adaptador de arranque M.2 según se muestra y, con cuidado, sepárelo del adaptador PCIe.
Figura 2. Extracción del adaptador de arranque M.2
Después de finalizar
Instale otro adaptador de arranque M.2, si es necesario. Consulte Instalación del adaptador de arranque M.2. De lo contrario, instale un soporte para cubrir el espacio vacío en el chasis y cierre el soporte de sujeción.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
