Rimozione dell'adattatore di avvio M.2

Seguire le istruzioni riportate in questa sezione per rimuovere l'adattatore di avvio M.2.

Informazioni su questa attività

Per evitare potenziali pericoli, leggere le seguenti normative sulla sicurezza e attenervisi.
  • S002
    disconnect all power
    Avvertenza
    Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

Procedura

  1. Effettuare preparativi per questa attività.
    1. Rimuovere il coperchio del server. Vedere Rimozione del coperchio del server.
    2. Scollegare i cavi dell'adattatore di avvio M.2 dalla scheda di sistema.
    3. Rimuovere l'adattatore PCIe che fissa l'adattatore di avvio M.2. Vedere Rimozione dell'adattatore PCIe.
    4. Rimuovere tutte le unità M.2 dall'adattatore di avvio M.2. Vedere Rimozione di un'unità M.2.
  2. Scollegare i cavi di alimentazione e di segnale dall'adattatore di avvio M.2.

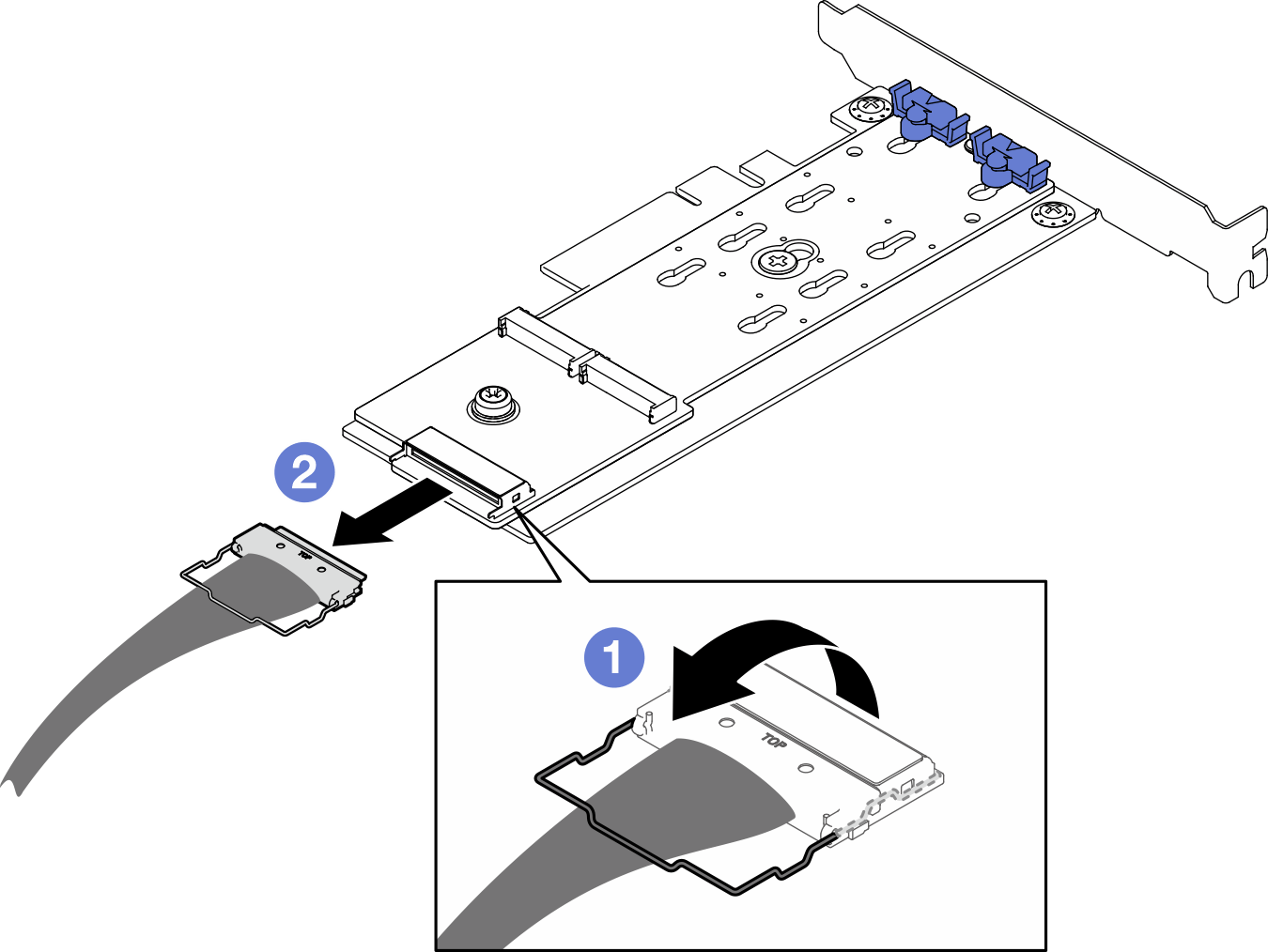

    Figura 1. Scollegamento dei cavi di alimentazione e di segnale
    Disconnecting the power and signal cables
  3. Rimuovere l'adattatore di avvio M.2.
    1. Rimuovere la vite che fissa l'adattatore di avvio M.2 all'adattatore PCIe.
    2. Allentare la vite prigioniera sull'adattatore di avvio M.2.
    3. Far scorrere leggermente l'adattatore di avvio M.2 come raffigurato e separarlo con cautela dall'adattatore PCIe.
    Figura 2. Rimozione dell'adattatore di avvio M.2
    Removing the M.2 boot adapter

Dopo aver terminato

  1. Installare un altro adattatore di avvio M.2, se necessario. Vedere Installazione dell'adattatore di avvio M.2. Altrimenti, installare una staffa per coprire lo spazio vuoto sullo chassis e chiudere il fermo.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
