Remover o adaptador de inicialização M.2

Siga as instruções nesta seção para remover o adaptador de inicialização M.2.

Sobre esta tarefa

Para evitar potenciais riscos, leia e siga as seguintes instruções de segurança.
  • S002
    disconnect all power
    CUIDADO
    O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

Procedimento

  1. Faça as preparações para esta tarefa.
    1. Remova a tampa do servidor. Consulte Remover a tampa do servidor.
    2. Desconecte os cabos do adaptador de inicialização M.2 da placa-mãe.
      Atenção
      Para evitar danos à placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
    3. Remova o adaptador PCIe que prende o adaptador de inicialização M.2. Consulte Remover o adaptador PCIe.
    4. Remova todas as unidades M.2 do adaptador de inicialização M.2. Consulte Remover uma unidade M.2.
  2. Desconecte os cabos do adaptador de inicialização M.2.

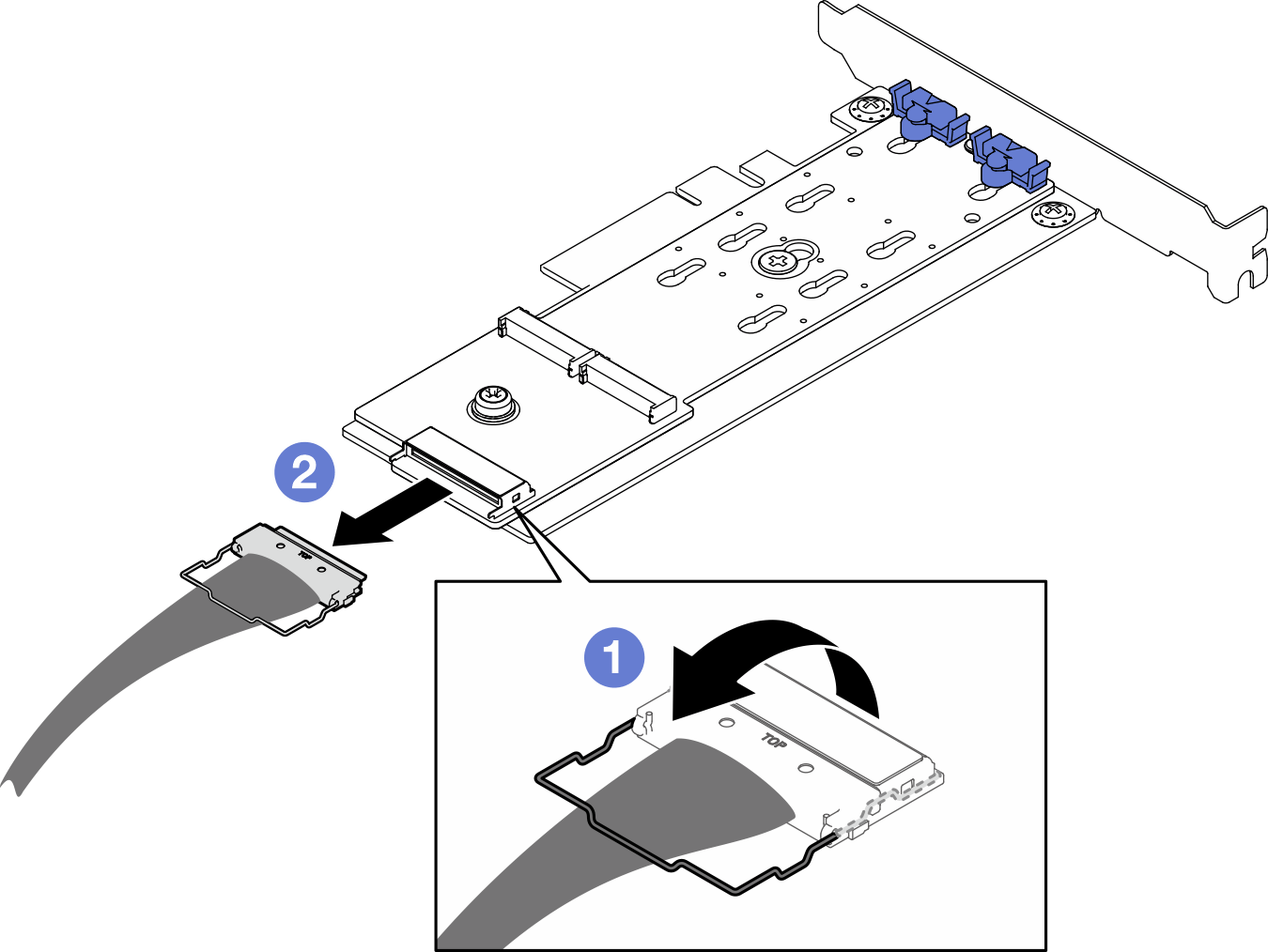

    Figura 1. Desconectando o cabo do Kit de ativação de 2 compartimentos ThinkSystem M.2 SATA/x4 NVMe
    Disconnecting cable from ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    Figura 2. Desconectando o cabo do adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe
    Disconnecting cable from ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. Desencaixe a presilha no cabo do conector.
    2. Desconecte o cabo do adaptador de inicialização M.2.
  3. Remova o adaptador de inicialização M.2.
    1. Remova o parafuso que prende o adaptador de inicialização M.2 no adaptador PCIe.
    2. Solte o parafuso prisioneiro no adaptador de inicialização M.2.
    3. Deslize ligeiramente o adaptador de inicialização M.2 como ilustrado e separe-o cuidadosamente do adaptador PCIe.
    Figura 3. Remoção do adaptador de inicialização M.2
    Removing the M.2 boot adapter

Depois de concluir

  1. Instale outro adaptador de inicialização M.2, se necessário. Consulte Instalar o adaptador de inicialização M.2. Caso contrário, instale um suporte para cobrir o espaço vazio no chassi e feche o retentor.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
