Instalar o adaptador de inicialização M.2
Siga as instruções nesta seção para instalar o adaptador de inicialização M.2.
Sobre esta tarefa
- S002
CUIDADOO botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
- Siga as regras abaixo quando um Kit de ativação de 2 compartimentos ThinkSystem M.2 SATA/x4 NVMe estiver instalado.
- Até seis unidades SATA simple-swap de 3,5 polegadas configuradas com RAID de software são suportadas.
- Até quatro unidades SATA hot-swap de 3,5 polegadas configuradas com RAID de software são suportadas.
- As unidades SATA hot-swap de 2,5 polegadas configuradas com RAID de software e unidades ópticas/de fita não são suportadas.
Procedimento
- Remova o parafuso na parte traseira do adaptador PCIe.Figura 1. Removendo o parafuso na parte traseira do adaptador PCIe
- Fixe o adaptador de inicialização M.2 no adaptador PCIe.
Alinhe o adaptador de inicialização M.2 com o pino de cabeça T no adaptador PCIe como ilustrado e deslize-o no lugar.
Aperte o parafuso prisioneiro no adaptador de inicialização M.2.
Aperte o parafuso para prender o adaptador de inicialização M.2 no adaptador PCIe.
Figura 2. Prendendo o adaptador de inicialização M.2 no adaptador PCIe

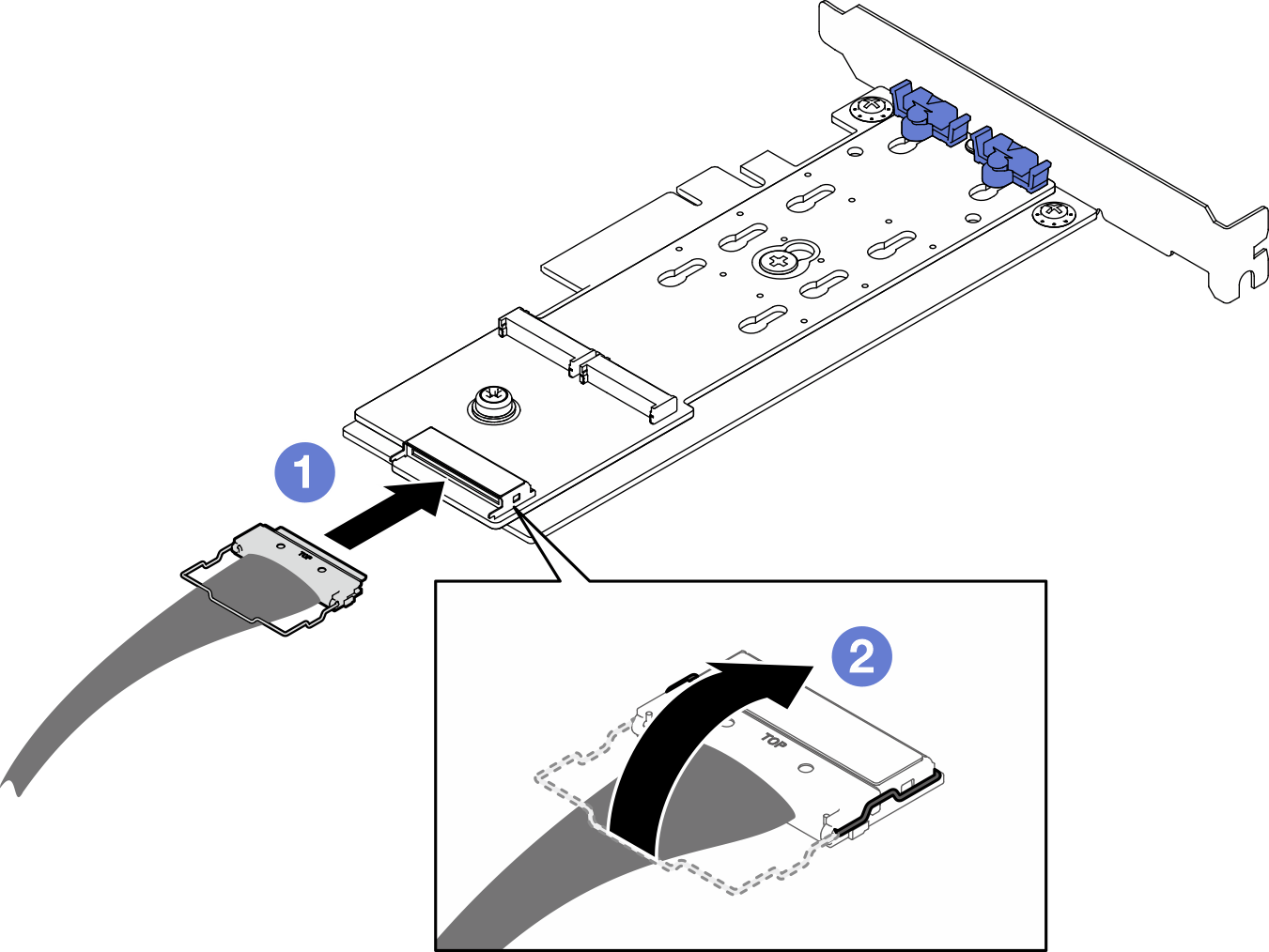

- Conecte os cabos ao adaptador de inicialização M.2.Figura 3. Conectando o cabo ao Kit de ativação ThinkSystem M.2 SATA/x4 NVMe de 2 compartimentos
Figura 4. Conectando o cabo ao adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe
- Conecte o cabo ao adaptador de inicialização M.2.
- Encaixe a presilha no cabo no conector.
Depois de concluir
Reinstale as unidades M.2 no adaptador de inicialização M.2. Consulte Instalar uma unidade M.2.
- Instale o adaptador PCIe que prende o adaptador de inicialização M.2. Consulte Instalar o adaptador PCIe.NotaO adaptador de inicialização M.2 só pode ser instalado no
slot PCIe 4. Conecte o cabo de alimentação e o cabo de sinal à placa-mãe. Consulte Roteamento de cabos do adaptador M.2.
Instale a tampa do servidor. Consulte Instalar a tampa do servidor.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
