Roteamento de cabos do adaptador M.2

Use esta seção para entender o roteamento de cabos do adaptador M.2.

Kit de ativação de 2 compartimentos ThinkSystem M.2 SATA/x4 NVMe

Nota
  • Conexões entre conectores; 11, 22, 33, ... nn
Figura 1. Kit de ativação de 2 compartimentos ThinkSystem M.2 SATA/x4 NVMe

DePara: Placa-mãeCabo
1 Adaptador de inicialização M.2: conector de energiaConector de energia M.2130 mm
2 Adaptador de inicialização M.2: conector de sinal
  • 2a SATA 6

  • 2b SATA 7

  • 2c Conector de sinal M.2

100/160/150 mm

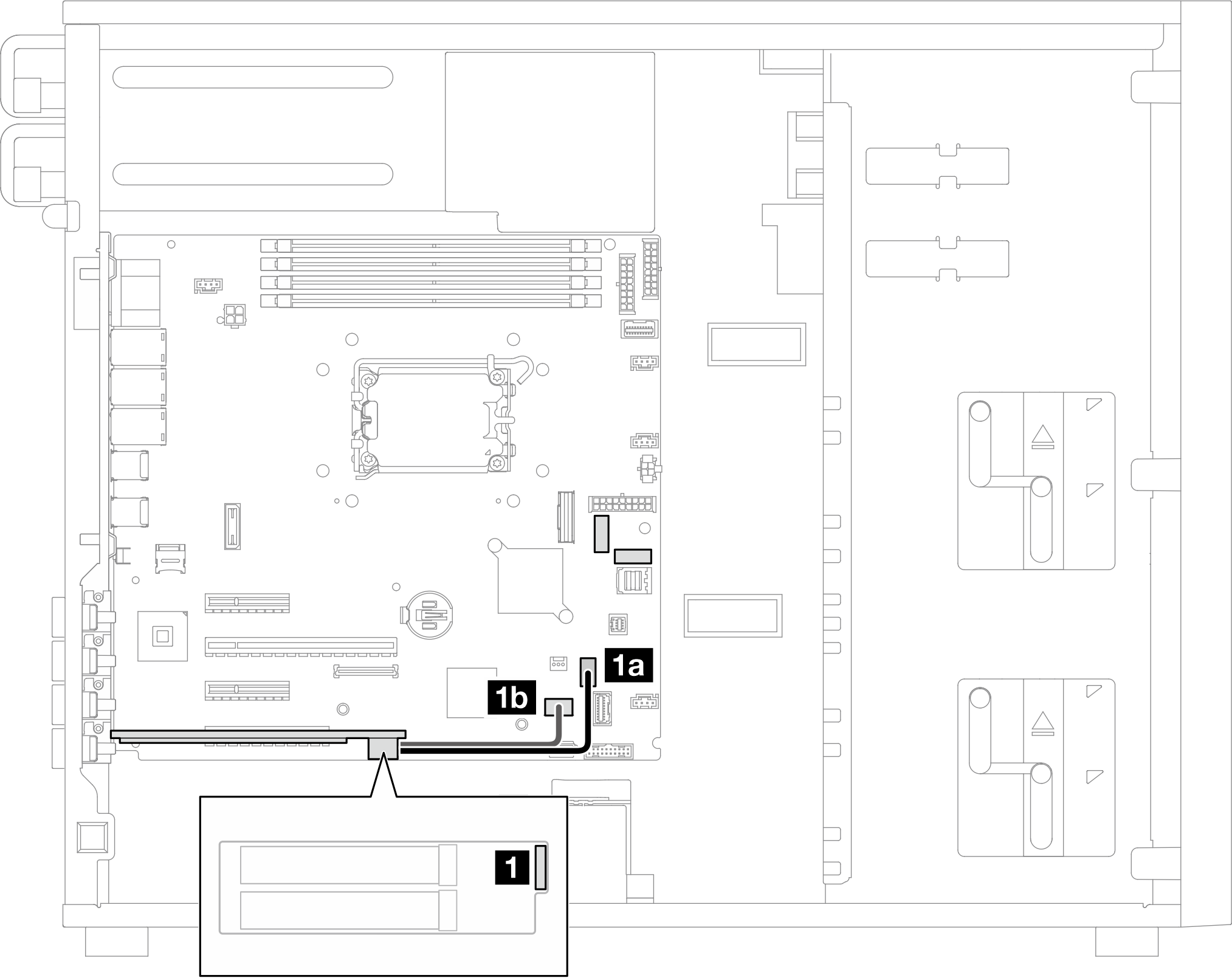

Adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe

Figura 2. Adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe

DePara: Placa-mãeCabo
1 Conector de sinal e de energia M.21a Conector de energia M.2130 mm
1b Conector de sinal M.2
