Disposición del cable del adaptador M.2

Use esta sección para comprender la disposición de cables para el adaptador M.2.

Kit de habilitación de 2 bahías M.2 SATA/x4 NVMe de ThinkSystem​

Nota

• Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

Figura 1. Kit de habilitación de 2 bahías M.2 SATA/x4 NVMe de ThinkSystem

Desde	Hasta: Placa del sistema	Cable
1 Adaptador de arranque M.2: conector de alimentación	Conector de alimentación M.2	130 mm
2 Adaptador de arranque M.2: conector de señal	2a SATA 6 2b SATA 7 2c Conector de señal M.2	100/160/150 mm

Adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe​

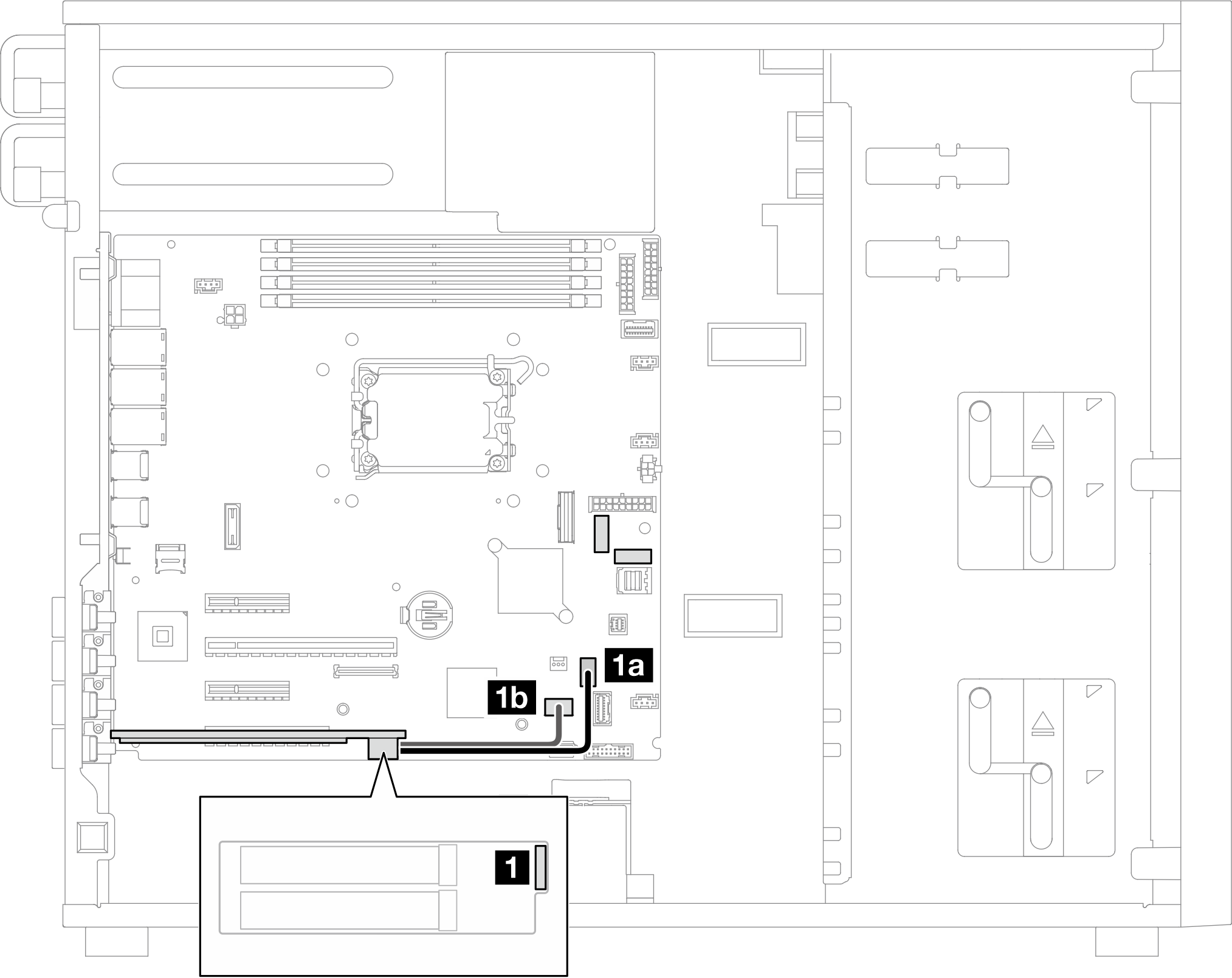

Figura 2. Adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe

Desde	Hasta: Placa del sistema	Cable
1 Conector de señal y alimentación M.2	1a Conector de alimentación M.2	130 mm
	1b Conector de señal de M.2
