M.2 适配器线缆布放

请参阅本节了解 M.2 适配器的线缆布放。

ThinkSystem M.2 SATA/x4 NVMe 2 插槽支持套件​

注
  • 接口之间的连接：1↔1，2↔2，3↔3，... n↔n
图 1. ThinkSystem M.2 SATA/x4 NVMe 2 插槽支持套件

从到：主板线缆
1 M.2 引导适配器：电源接口M.2 电源接口130 毫米
2 M.2 引导适配器：信号接口

  • 2a SATA 6

  • 2b SATA 7

  • 2c M.2 信号接口

100/160/150 毫米

ThinkSystem M.2 RAID B540i-2i SATA/NVMe 适配器​

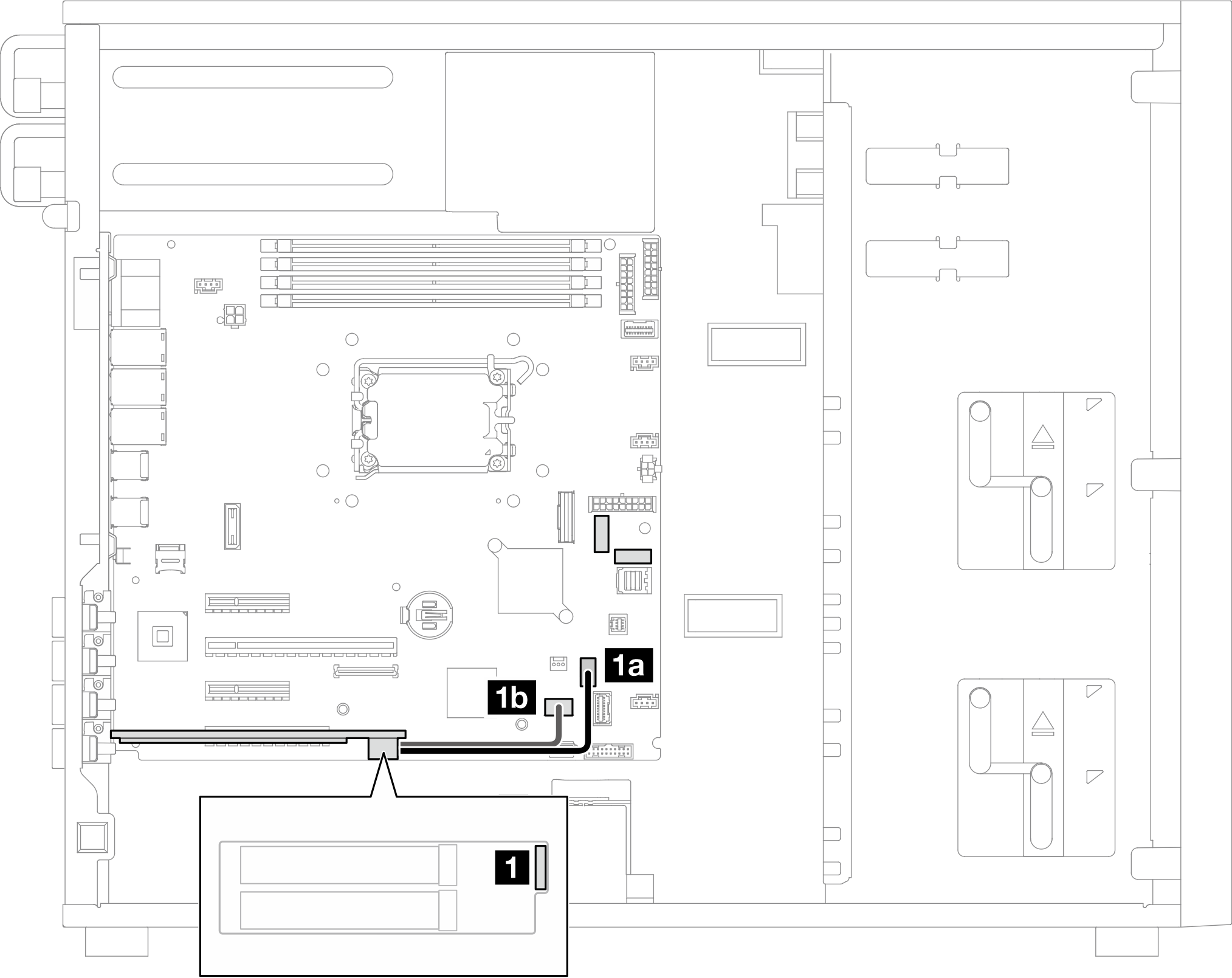

图 2. ThinkSystem M.2 RAID B540i-2i SATA/NVMe 适配器

从到：主板线缆
1 M.2 电源和信号接口1a M.2 电源接口130 毫米
1b M.2 信号接口
