Прокладка кабелей адаптера M.2

В этом разделе содержится информация о прокладке кабелей для адаптера M.2.

Вспомогательный комплект с 2 отсеками для дисков M.2 SATA/x4 NVMe для сервера ThinkSystem

Прим.
  • Подключения между разъемами: 11, 22, 33, ... nn
Рис. 1. Вспомогательный комплект с 2 отсеками для дисков M.2 SATA/x4 NVMe для сервера ThinkSystem

ОтК: Материнская платаКабель
1 Адаптер загрузки M.2: разъем питанияРазъем питания M.2130 мм
2 Адаптер загрузки M.2: разъем для сигнального кабеля
  • 2a SATA 6

  • 2b SATA 7

  • 2c Разъем для сигнального кабеля M.2

100/160/150 мм

Адаптер ThinkSystem M.2 RAID B540i-2i SATA/NVMe

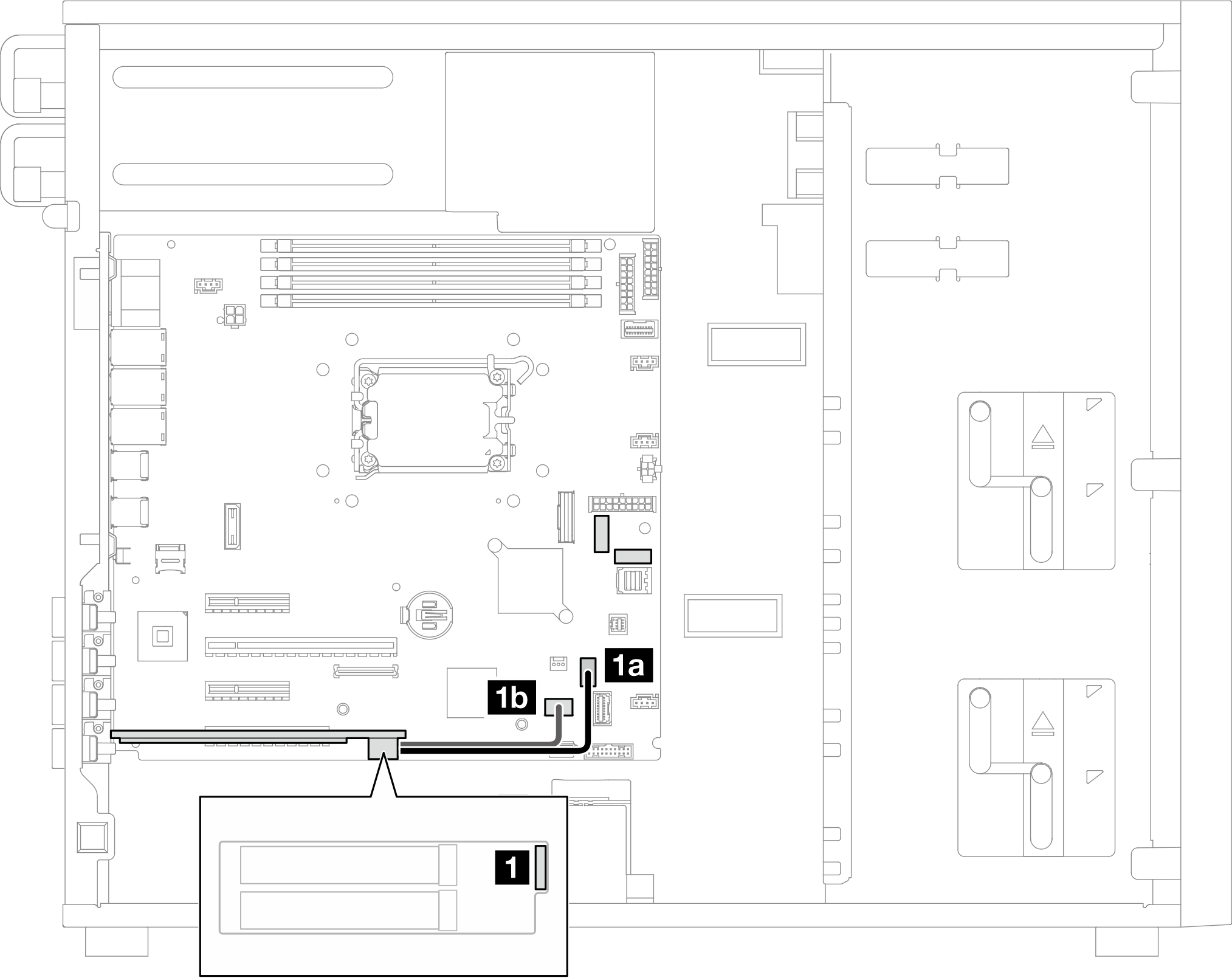

Рис. 2. Адаптер ThinkSystem M.2 RAID B540i-2i SATA/NVMe

ОтК: Материнская платаКабель
1 Разъем для сигнального кабеля и разъем питания M.21a Разъем питания M.2130 мм
1b Разъем для сигнального кабеля M.2
