M.2 어댑터 케이블 배선

이 섹션을 사용하여 M.2 어댑터의 케이블 배선에 대해 알아보십시오.

ThinkSystem M.2 SATA/x4 NVMe 2베이 사용 키트

  • 커넥터 간 연결: 11, 22, 33, ... nn
그림 1. ThinkSystem M.2 SATA/x4 NVMe 2베이 사용 키트

시작끝: 시스템 보드케이블
1 M.2 부팅 어댑터: 전원 커넥터M.2 전원 커넥터130mm
2 M.2 부팅 어댑터: 신호 커넥터
  • 2a SATA 6

  • 2b SATA 7

  • 2c M.2 신호 커넥터

100/160/150mm

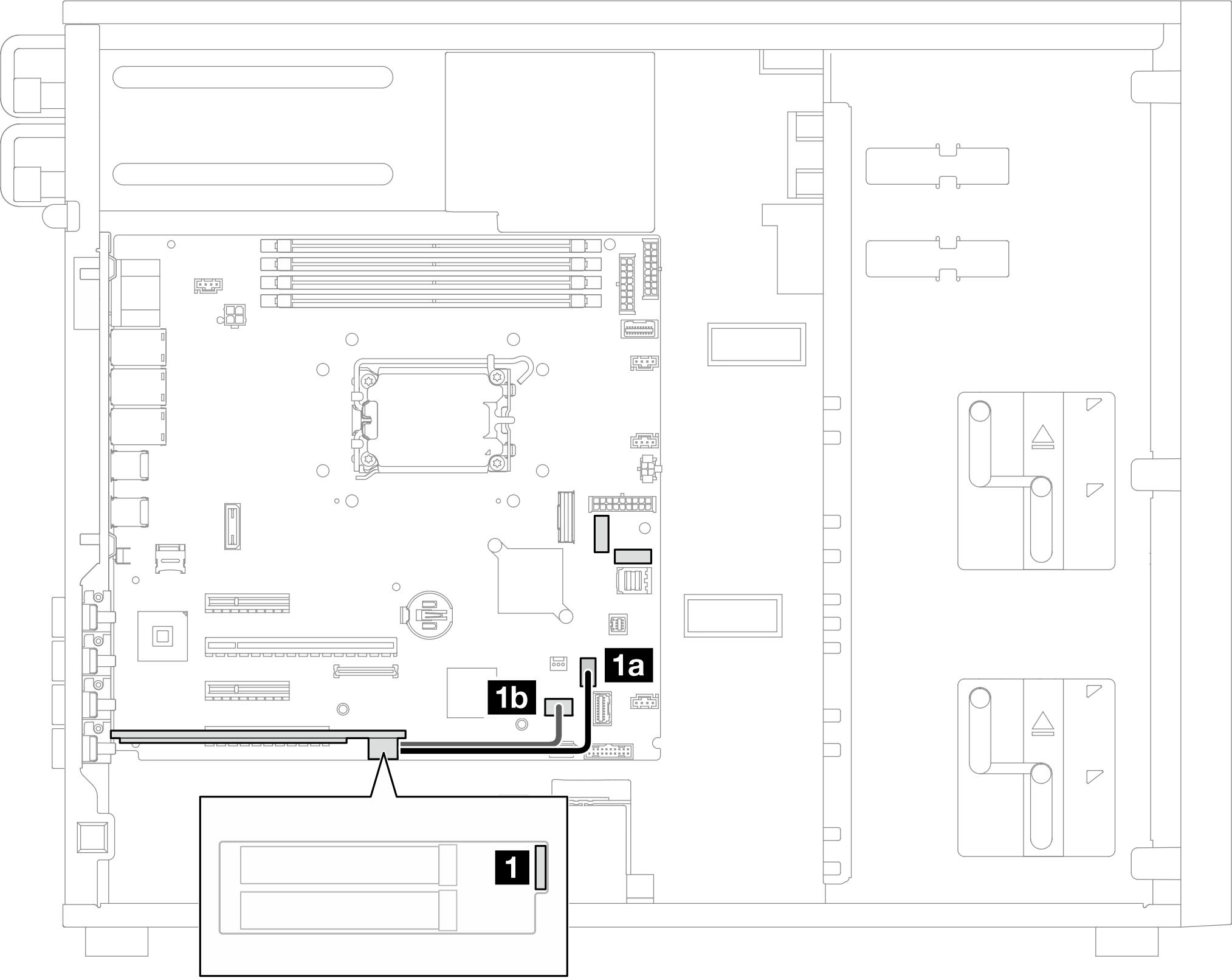

ThinkSystem M.2 RAID B540i-2i SATA/NVMe 어댑터

그림 2. ThinkSystem M.2 RAID B540i-2i SATA/NVMe 어댑터

시작끝: 시스템 보드케이블
1 M.2 전원 커넥터 및 신호 커넥터1a M.2 전원 커넥터130mm
1b M.2 신호 커넥터
