M.2 アダプターのケーブル配線

以下のセクションを使用して、M.2 アダプターのケーブル配線を理解します。

ThinkSystem M.2 SATA/x4 NVMe 2 ベイ・イネーブルメント・キット

  • コネクター間の接続: 112233、... nn
図 1. ThinkSystem M.2 SATA/x4 NVMe 2 ベイ・イネーブルメント・キット

始点終点: システム・ボードケーブル
1 M.2 ブート・アダプター: 電源コネクターM.2 電源コネクター130 mm
2 M.2 ブート・アダプター: 信号コネクター
  • 2a SATA 6

  • 2b SATA 7

  • 2c M.2 信号コネクター

100/160/150 mm

ThinkSystem M.2 RAID B540i-2i SATA/NVMe アダプター

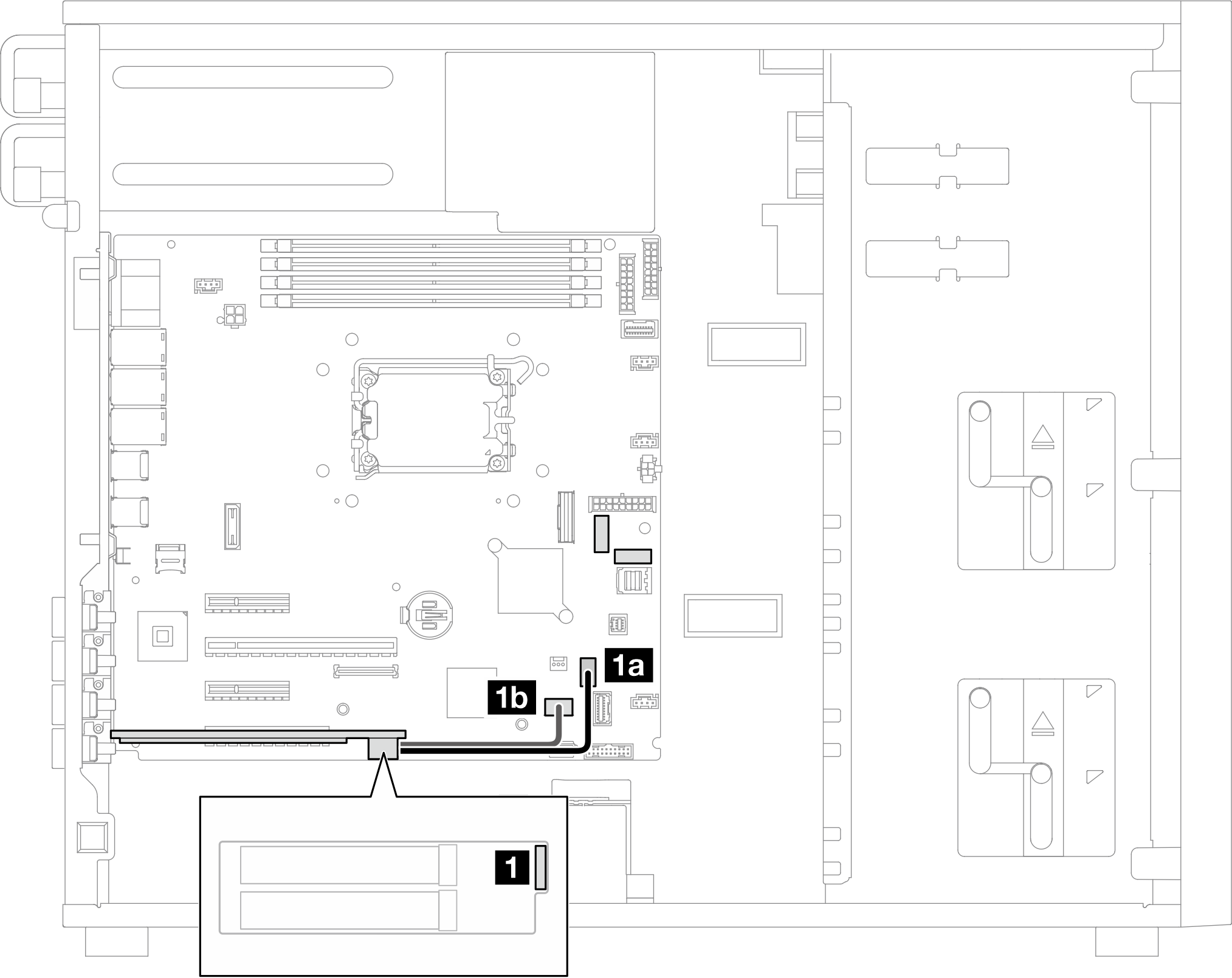

図 2. ThinkSystem M.2 RAID B540i-2i SATA/NVMe アダプター

始点終点: システム・ボードケーブル
1 M.2 電源および信号コネクター1a M.2 電源コネクター130 mm
1b M.2 信号コネクター
