Instradamento dei cavi dell'adattatore M.2

Utilizzare questa sezione per comprendere l'instradamento dei cavi per l'adattatore M.2.

Kit di abilitazione a 2 vani M.2 SATA/x4 NVMe per ThinkSystem

Nota
  • Connessioni tra i connettori; 11, 22, 33, ... nn
Figura 1. Kit di abilitazione a 2 vani M.2 SATA/x4 NVMe per ThinkSystem

DaA: Scheda di sistemaCavo
1 Adattatore di avvio M.2: connettore di alimentazioneConnettore di alimentazione M.2130 mm
2 Adattatore di avvio M.2: connettore di segnale
  • 2a SATA 6

  • 2b SATA 7

  • 2c Connettore di segnale M.2

100/160/150 mm

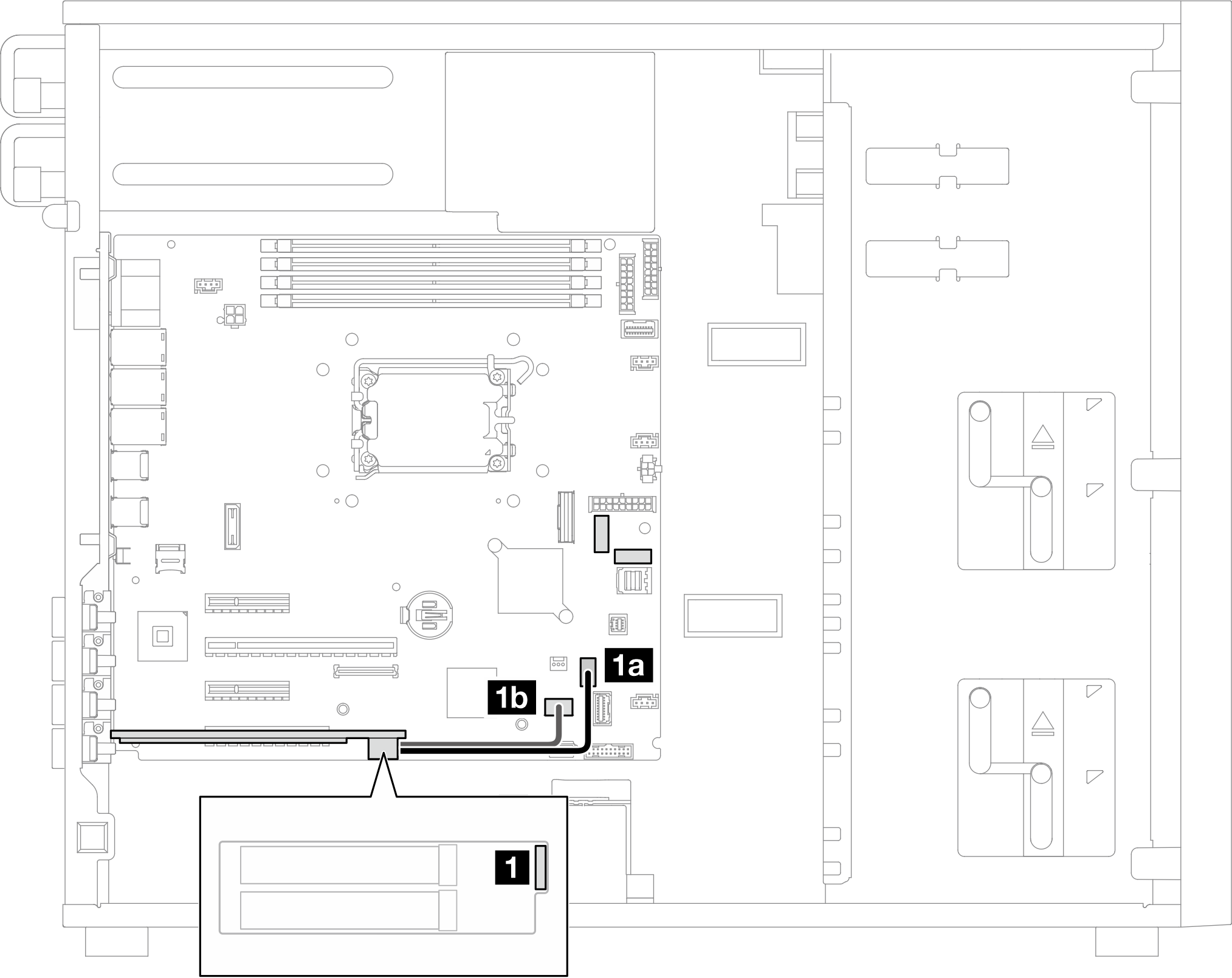

Adattatore M.2 RAID B540i-2i SATA/NVMe per ThinkSystem

Figura 2. Adattatore M.2 RAID B540i-2i SATA/NVMe per ThinkSystem

DaA: Scheda di sistemaCavo
1 Connettore di alimentazione e segnale M.21a Connettore di alimentazione M.2130 mm
1b Connettore di segnale M.2
