Cheminement des câbles de l’adaptateur M.2

La présente section décrit le cheminement des câbles pour l'adaptateur M.2.

Kit d’activation ThinkSystem M.2 SATA/x4 NVMe 2 baies

Remarque
  • Connexions entre les connecteurs : 11, 22, 33, ... nn
Figure 1. Kit d’activation ThinkSystem M.2 SATA/x4 NVMe 2 baies

DeÀ : Carte mèreCâble
1 Connecteur d’alimentation de l’adaptateur d’amorçage M.2Connecteur d'alimentation M.2130 mm
2 Connecteur de signal de l’adaptateur d’amorçage M.2
  • 2a SATA 6

  • 2b SATA 7

  • 2c Connecteur d’interface M.2

100/160/150 mm

Adaptateur ThinkSystem M.2 RAID B540i-2i SATA/NVMe

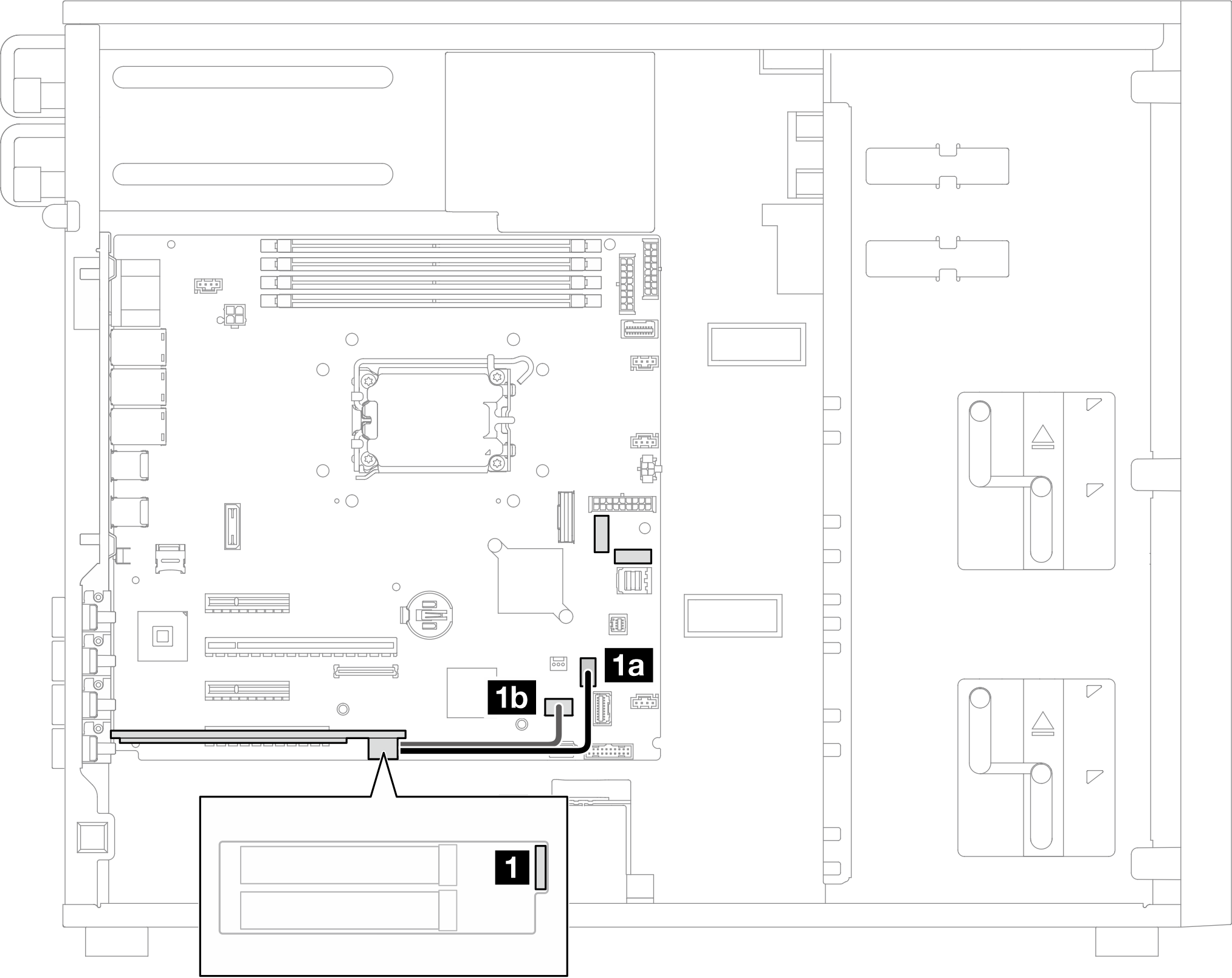

Figure 2. Adaptateur ThinkSystem M.2 RAID B540i-2i SATA/NVMe

DeÀ : Carte mèreCâble
1 Connecteur d’interface et d’alimentation M.21a Connecteur d’alimentation M.2130 mm
1b Connecteur de signal M.2
