Kabelführung für den M.2-Adapter

Verwenden Sie diesen Abschnitt, um die Kabelführung für den M.2-Adapter zu verstehen.

ThinkSystem M.2 SATA/x4 NVMe-Einrichtungssatz für zwei Positionen, Zusatzeinrichtungssatz​

Anmerkung

• Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n

Abbildung 1. ThinkSystem M.2 SATA/x4 NVMe-Einrichtungssatz für zwei Positionen, Zusatzeinrichtungssatz

Von	Bis: Systemplatine	Kabel
1 M.2-Bootadapter: Netzteilanschluss	M.2-Netzteilanschluss	130 mm
2 M.2-Bootadapter: Signalanschluss	2a SATA 6 2b SATA 7 2c M.2-Signalanschluss	100/160/150 mm

ThinkSystem M.2 RAID B540i-2i SATA/NVMe-Adapter​

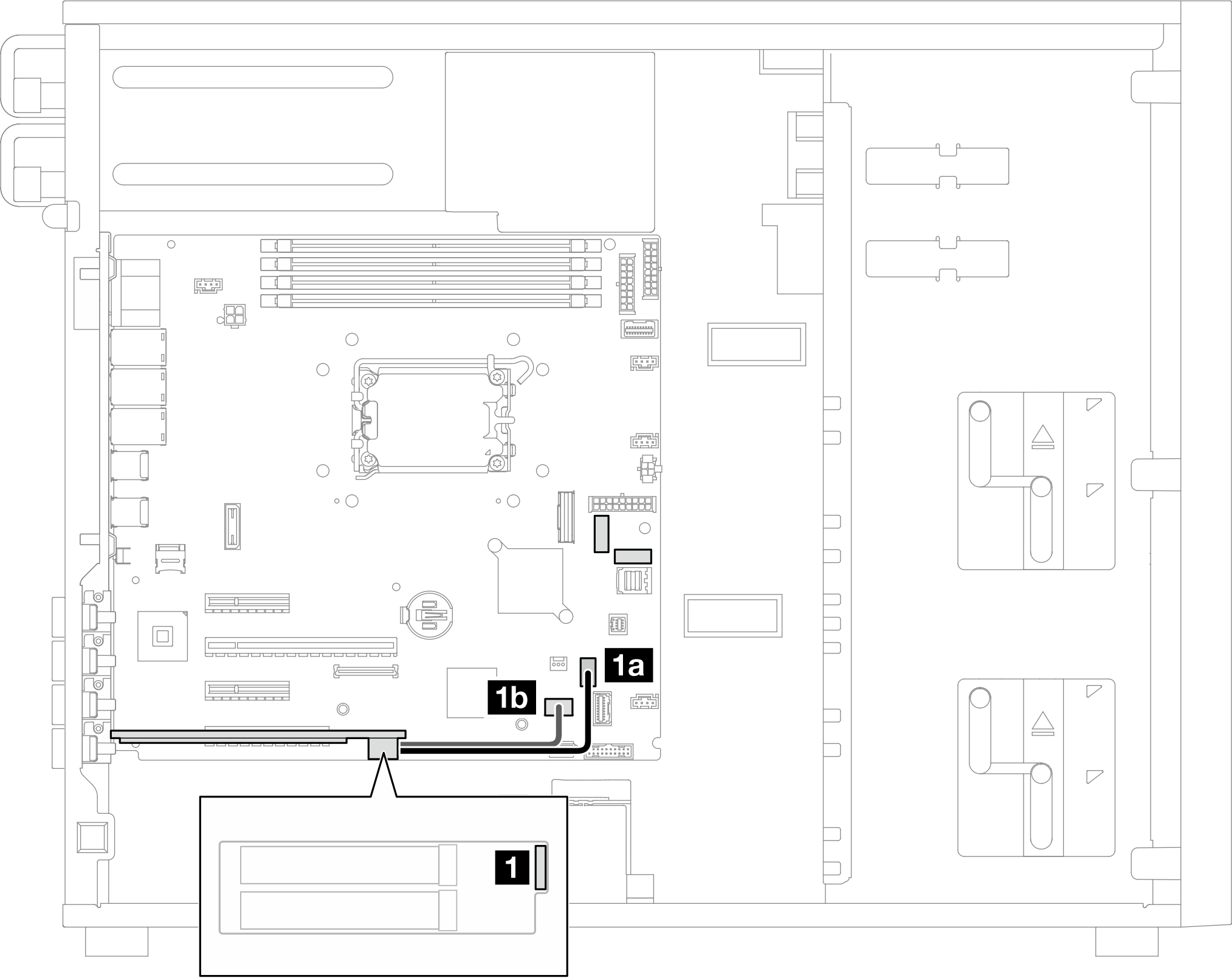

Abbildung 2. ThinkSystem M.2 RAID B540i-2i SATA/NVMe-Adapter

Von	Bis: Systemplatine	Kabel
1 M.2-Netz- und Signalkabelanschluss	1a M.2-Netzteilanschluss	130 mm
	1b M.2-Signalanschluss
