M.2 配接卡纜線佈線

使用本節來瞭解 M.2 配接卡的纜線佈線。

ThinkSystem M.2 SATA/x4 NVMe 2 機槽啟用套件​

註
  • 接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
圖 1. ThinkSystem M.2 SATA/x4 NVMe 2 機槽啟用套件

從到：主機板纜線
1 M.2 開機配接卡：電源接頭M.2 電源接頭130 公釐
2 M.2 開機配接卡：信號接頭

  • 2a SATA 6

  • 2b SATA 7

  • 2c M.2 信號接頭

100/160/150 公釐

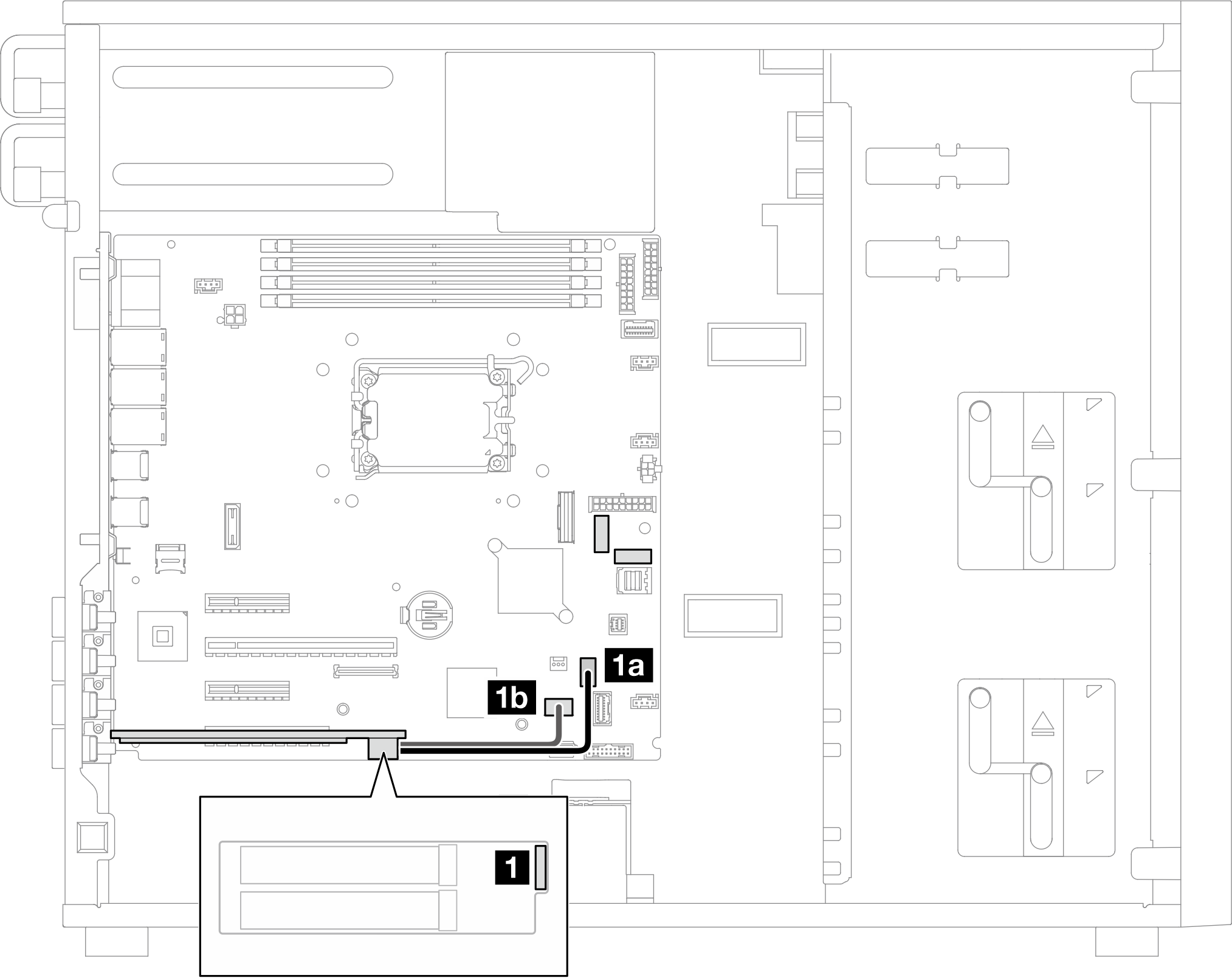

ThinkSystem M.2 RAID B540i-2i SATA/NVMe 配接卡​

圖 2. ThinkSystem M.2 RAID B540i-2i SATA/NVMe 配接卡

從到：主機板纜線
1 M.2 電源和信號接頭1a M.2 電源接頭130 公釐
1b M.2 信號接頭
