安装 M.2 引导适配器

按照本节中的说明安装 M.2 引导适配器。

关于本任务

为避免潜在的危险,请阅读并遵守以下安全声明。
  • S002
    disconnect all power
    警告
    设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电,请确保从电源上拔下所有电源线。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面;然后从包装中取出组件,并将其放置在防静电平面上。

  • 安装 ThinkSystem M.2 SATA/x4 NVMe 2 插槽支持套件时,请遵循以下规则。
    • 最多支持六个配置软件 RAID 的 3.5 英寸易插拔 SATA 硬盘。
    • 最多支持四个配置软件 RAID 的 3.5 英寸热插拔 SATA 硬盘。
    • 不支持配置软件 RAID 的 2.5 英寸热插拔 SATA 硬盘以及光盘驱动器/磁带机。

过程

  1. 卸下 PCIe 适配器背面的螺钉。
    图 1. 卸下 PCIe 适配器背面的螺钉
    Removing the screw on the back of the PCIe adapter
  2. 将 M.2 引导适配器固定到 PCIe 适配器上。
    1. 如图所示将 M.2 引导适配器与 PCIe 适配器上的 T 头销对齐,然后将其滑入到位。
    2. 拧紧 M.2 引导适配器上的松不脱螺钉。
    3. 拧紧螺钉以将 M.2 引导适配器固定到 PCIe 适配器上。
    图 2. 将 M.2 引导适配器固定到 PCIe 适配器上
    Securing the M.2 boot adapter to the PCIe adapter

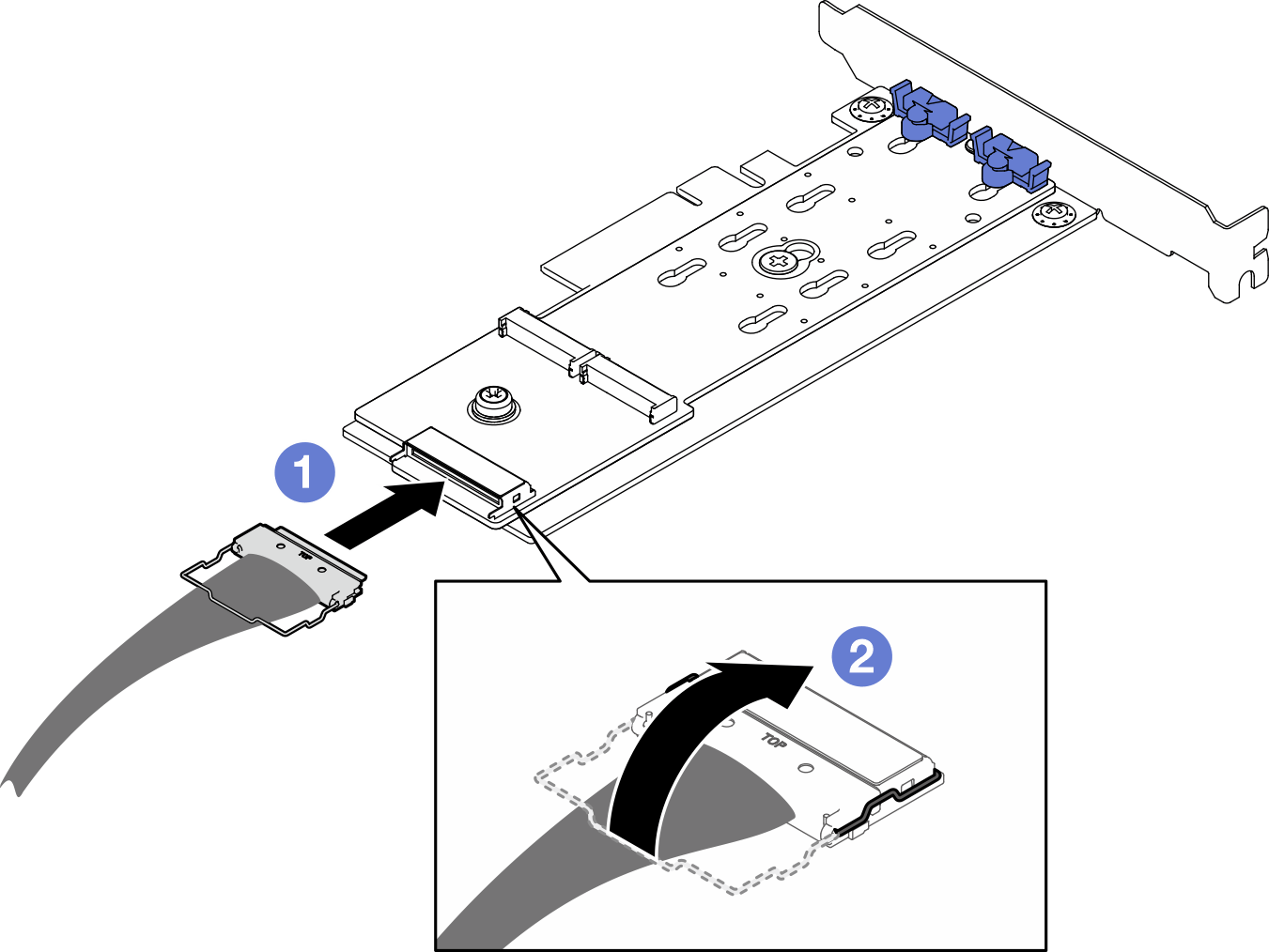

  3. 将线缆连接到 M.2 引导适配器。
    图 3. 将线缆连接到 ThinkSystem M.2 SATA/x4 NVMe 2 插槽支持套件
    Connecting cable to ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    图 4. 将线缆连接到 ThinkSystem M.2 RAID B540i-2i SATA/NVMe 适配器
    Connecting cable to ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. 将线缆连接到 M.2 引导适配器。
    2. 将线缆上的丝架挂到接口上。

完成之后

  1. 将 M.2 硬盘装回到 M.2 引导适配器上。请参阅安装 M.2 硬盘

  2. 安装用于固定 M.2 引导适配器的 PCIe 适配器。请参阅安装 PCIe 适配器
    M.2 引导适配器只能安装在 PCIe 插槽 4 中。
  3. 将电源线和信号线缆连接到主板。请参阅M.2 适配器线缆布放

  4. 安装服务器外盖。请参阅安装服务器外盖

  5. 完成部件更换。请参阅完成部件更换
