Installation de l'adaptateur d'amorçage M.2
Suivez les instructions de cette section pour installer l’adaptateur d’amorçage M.2.
À propos de cette tâche
- S002
ATTENTIONLe bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
- Suivez les règles ci-dessous lorsqu’un kit d’activation à 2 baies ThinkSystem M.2 SATA/x4 NVMe est installé.
- Jusqu’à six unités SATA 3,5 pouces à remplacement standard configurées avec le logiciel RAID sont prises en charge.
- Jusqu’à quatre unités SATA remplaçables à chaud de 3,5 pouces configurées avec le logiciel RAID sont prises en charge.
- Les unités SATA remplaçables à chaud de 2,5 pouces configurées avec le logiciel RAID et les unités de disques optiques/à bande magnétique ne sont pas prises en charge.
Procédure
- Retirez la vis à l’arrière de l’adaptateur PCIe.Figure 1. Retrait de la vis à l’arrière de l’adaptateur PCIe
- Fixez l’adaptateur d’amorçage M.2 sur l’adaptateur PCIe.
Alignez l’adaptateur d’amorçage M.2 sur la broche en T de l’adaptateur PCIe et faites-le glisser pour l’installer, comme indiqué.
Serrez la vis imperdable sur l’adaptateur d’amorçage M.2.
Serrez la vis pour fixer l’adaptateur d’amorçage M.2 à l’adaptateur PCIe.
Figure 2. Fixation de l’adaptateur d’amorçage M.2 à l’adaptateur PCIe

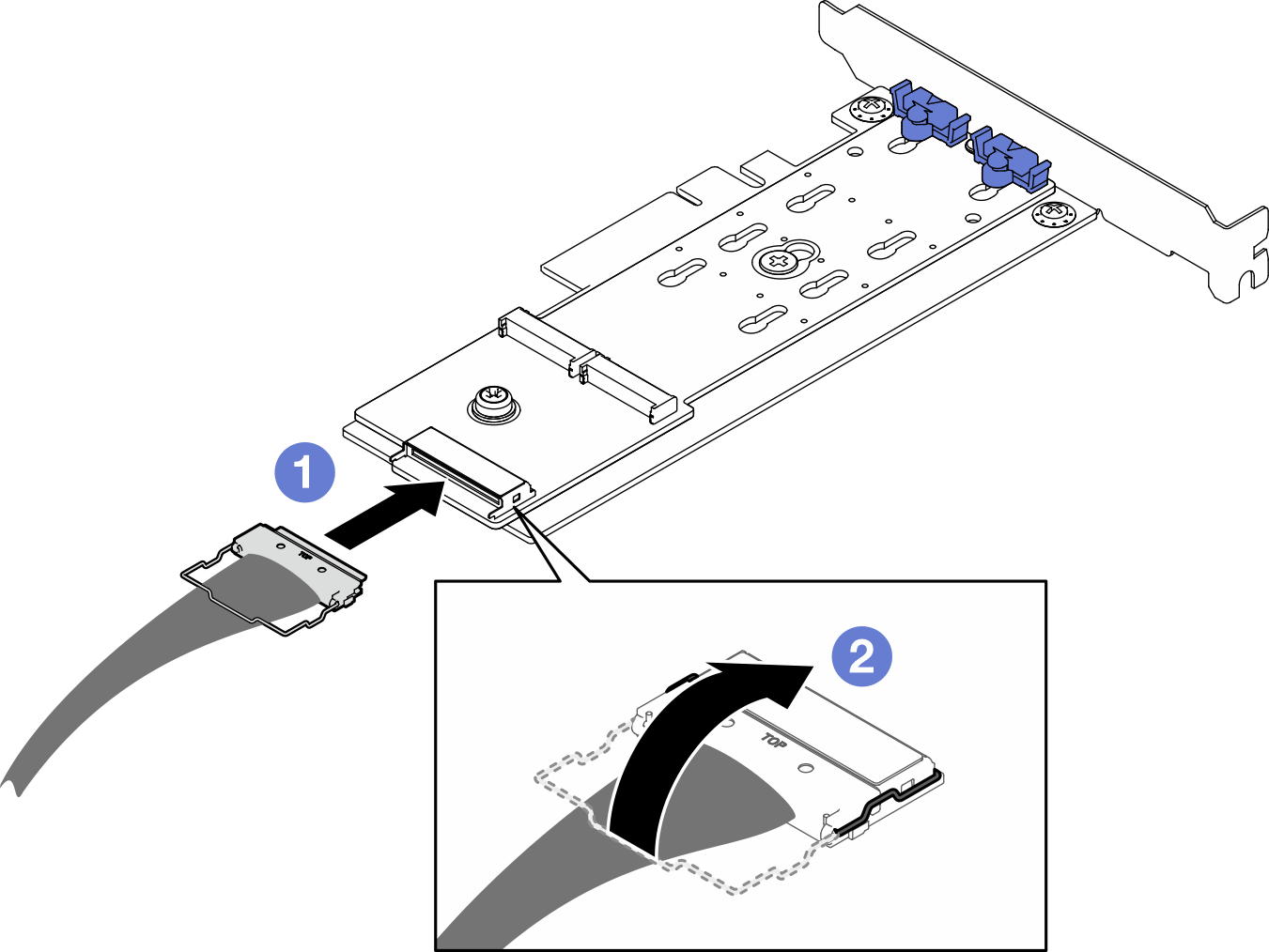

- Branchez les câbles sur l'adaptateur d'amorçage M.2.Figure 3. Connexion du câble au kit d’activation à 2 baies ThinkSystem M.2 SATA/x4 NVMe
Figure 4. Connexion du câble à l’adaptateur ThinkSystem M.2 RAID B540i-2i SATA/NVMe
- Branchez le câble sur l’adaptateur d’amorçage M.2.
- Accrochez le crochet de câble sur le connecteur.
Après avoir terminé
Réinstallez les unités M.2 sur l'adaptateur d'amorçage M.2. Voir Installation d'une unité M.2.
- Installez l’adaptateur PCIe qui fixe l’adaptateur d’amorçage M.2. Voir Installation de l’adaptateur PCIe.RemarqueL’adaptateur d’amorçage M.2 peut uniquement être installé dans
l’emplacement PCIe 4. Connectez les câbles d'alimentation et de signal à la carte mère. Voir Cheminement des câbles de l’adaptateur M.2.
Installez le carter du serveur. Pour plus d'informations, voir Installation du carter du serveur.
Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
