M.2 부트 어댑터 설치

이 섹션의 지침에 따라 M.2 부트 어댑터를 설치하십시오.

이 작업 정보

잠재적 위험을 피하려면 다음 안전 경고문을 읽고 이를 준수하십시오.
  • S002
    disconnect all power
    경고
    장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의
  • 설치 지침안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

  • ThinkSystem M.2 SATA/x4 NVMe 2베이 사용 키트가 설치된 경우 아래 규칙을 따르십시오.
    • 소프트웨어 RAID로 구성된 최대 6개의 3.5" 심플 스왑 SATA 드라이브가 지원됩니다.
    • 소프트웨어 RAID로 구성된 최대 4개의 3.5" 핫 스왑 SATA 드라이브가 지원됩니다.
    • 소프트웨어 RAID로 구성된 2.5" 핫 스왑 SATA 드라이브 및 광/테이프 드라이브는 지원되지 않습니다.

절차

  1. PCIe 어댑터 뒷면의 나사를 제거하십시오.
    그림 1. PCIe 어댑터 뒷면의 나사 제거
    Removing the screw on the back of the PCIe adapter
  2. PCIe 어댑터에 M.2 부트 어댑터를 고정하십시오.
    1. 그림과 같이 M.2 부트 어댑터를 PCIe 어댑터의 T-헤드 핀에 맞추고 제자리로 밀어 넣으십시오.
    2. M.2 부트 어댑터의 고정 나사를 조이십시오.
    3. 나사를 조여 M.2 부트 어댑터를 PCIe 어댑터에 고정하십시오.
    그림 2. PCIe 어댑터에 M.2 부트 어댑터 고정
    Securing the M.2 boot adapter to the PCIe adapter
  3. 케이블을 M.2 부트 어댑터에 연결하십시오.

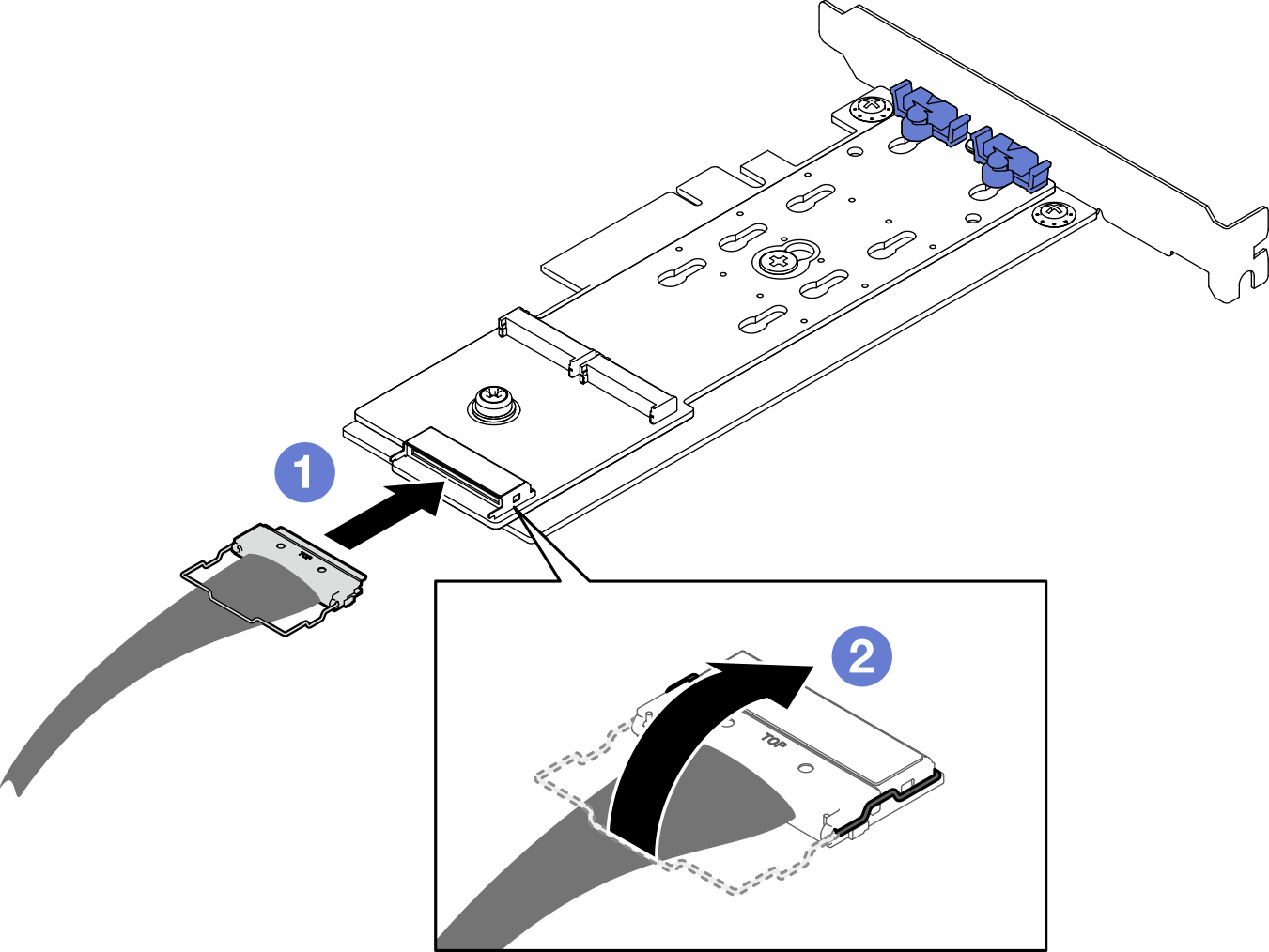

    그림 3. ThinkSystem M.2 SATA/x4 NVMe 2베이 사용 키트에 케이블 연결
    Connecting cable to ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    그림 4. ThinkSystem M.2 RAID B540i-2i SATA/NVMe 어댑터에 케이블 연결
    Connecting cable to ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. 케이블을 M.2 부트 어댑터에 연결하십시오.
    2. 커넥터에 케이블의 와이어 베일을 거십시오.

완료한 후

  1. M.2 부트 어댑터에 M.2 드라이브를 다시 설치하십시오. M.2 드라이브 설치의 내용을 참조하십시오.

  2. M.2 부트 어댑터를 고정하는 PCIe 어댑터를 설치하십시오. PCIe 어댑터 설치의 내용을 참조하십시오.
    M.2 부트 어댑터는 PCIe 슬롯 4에만 설치할 수 있습니다.
  3. 시스템 보드에 전원 케이블 및 신호 케이블을 연결하십시오. M.2 어댑터 케이블 배선의 내용을 참조하십시오.

  4. 서버 덮개를 설치하십시오. 서버 덮개 설치의 내용을 참조하십시오.

  5. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

데모 비디오

YouTube에서 절차 시청하기
