M.2-Bootadapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den M.2-Bootadapter zu installieren.

Zu dieser Aufgabe

Zum Vermeiden möglicher Gefahren lesen und beachten Sie die folgenden Sicherheitshinweise.
  • S002
    disconnect all power
    VORSICHT
    Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Anmerkung
  • Befolgen Sie bei der Installation eines ThinkSystem M.2 SATA/x4 NVMe Einrichtungssatzes für zwei Positionen, Zusatzeinrichtungssatz, die folgenden Regeln.
    • Es werden bis zu sechs 3,5-Zoll-Simple-Swap-SATA-Laufwerke unterstützt, die mit Software RAID konfiguriert wurden.
    • Es werden bis zu vier 3,5-Zoll-Hot-Swap-SATA-Laufwerke unterstützt, die mit Software RAID konfiguriert wurden.
    • 2,5-Zoll-Hot-Swap-SATA-Laufwerke, die mit Software RAID konfiguriert sind, und optische/Bandlaufwerke werden nicht unterstützt.

Vorgehensweise

  1. Entfernen Sie die Schraube an der Rückseite des PCIe-Adapters.
    Abbildung 1. Entfernen der Schraube an der Rückseite des PCIe-Adapters
    Removing the screw on the back of the PCIe adapter
  2. Befestigen Sie den M.2-Bootadapter am PCIe-Adapter.
    1. Richten Sie den M.2-Bootadapter am T-Pin des PCIe-Adapters aus und schieben Sie ihn wie dargestellt in Position.
    2. Ziehen Sie die unverlierbare Schraube am M.2-Bootadapter fest.
    3. Ziehen Sie die Schraube fest, um den M.2-Bootadapter am PCIe-Adapter zu befestigen.
    Abbildung 2. Befestigen des M.2-Bootadapters am PCIe-Adapter
    Securing the M.2 boot adapter to the PCIe adapter
  3. Schließen Sie die Kabel am M.2-Bootadapter an.

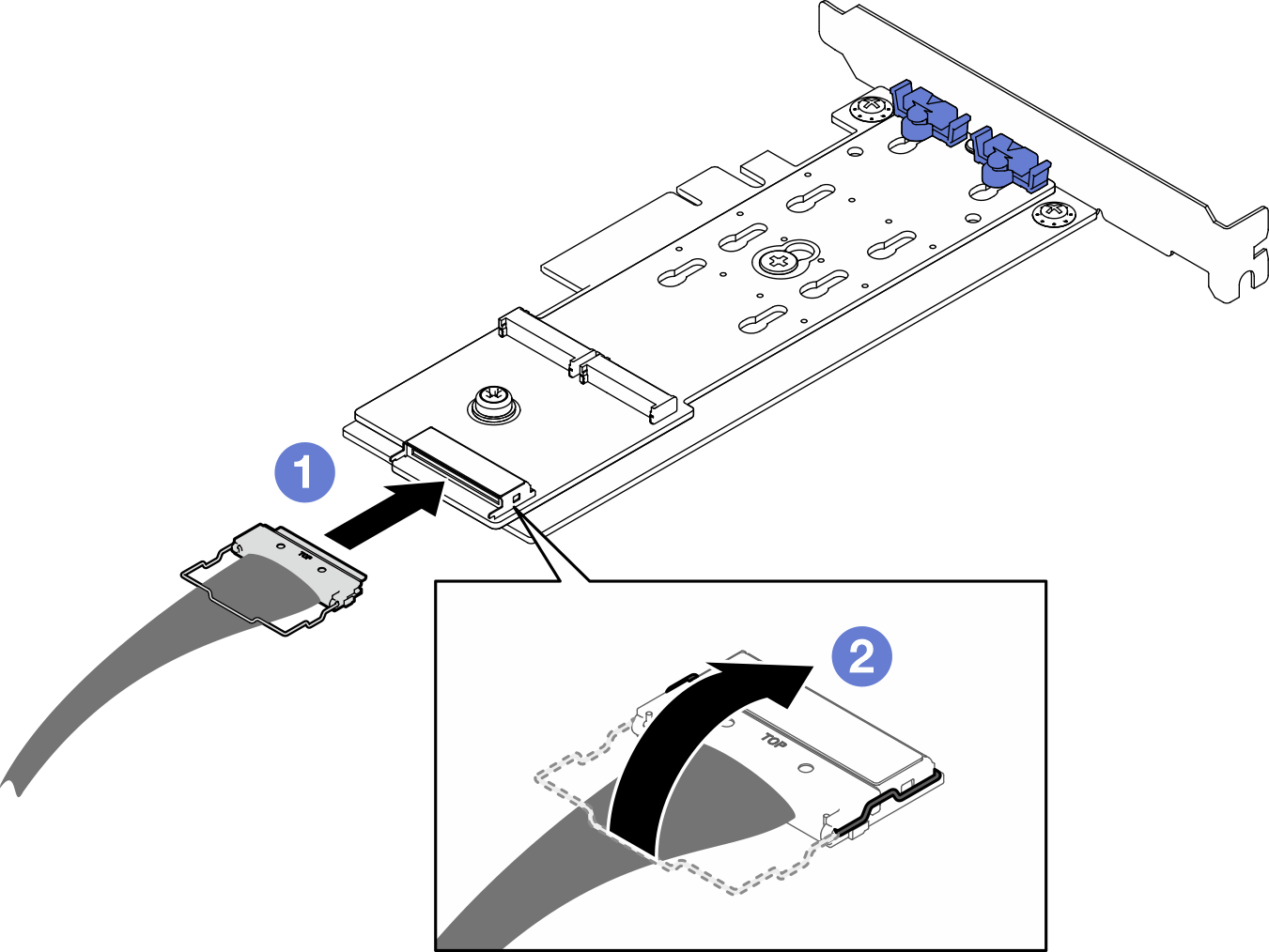

    Abbildung 3. Anschließen des Kabels an den ThinkSystem M.2 SATA/x4 NVMe Einrichtungssatz für zwei Positionen, Zusatzeinrichtungssatz
    Connecting cable to ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    Abbildung 4. Anschließen des Kabels an den ThinkSystem M.2 RAID B540i-2i SATA/NVMe-Adapter
    Connecting cable to ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. Schließen Sie das Kabel am M.2-Bootadapter an.
    2. Haken Sie den Bügel am Kabel am Anschluss ein.

Nach dieser Aufgabe

  1. Installieren Sie die M.2-Laufwerke wieder im M.2-Bootadapter. Siehe M.2-Laufwerk installieren.

  2. Installieren Sie den PCIe-Adapter, mit dem der M.2-Bootadapter befestigt ist. Siehe PCIe-Adapter installieren.
    Anmerkung
    Der M.2-Bootadapter kann nur im PCIe-Steckplatz 4 installiert werden.
  3. Schließen Sie das Netzkabel und das Signalkabel an die Systemplatine an. Siehe Kabelführung für den M.2-Adapter.

  4. Installieren Sie die Serverabdeckung. (siehe Serverabdeckung installieren).

  5. Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
