安裝 M.2 開機配接卡

請依照本節中的指示安裝 M.2 開機配接卡。

關於此作業

為避免可能發生的危險，請閱讀並遵循下列安全聲明。
  • S002
    disconnect all power
    注意
    裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

註
  • 使用軟體 RAID 安裝 M.2 配接卡時，系統支援下列其中一種儲存體配置：

    • 最多四個 3.5 吋簡易抽換 SATA 硬碟

    • 最多四個 3.5 吋熱抽換 SATA 硬碟

  • 安裝 M.2 配接卡時，不支援 2.5 吋熱抽換 SATA 硬碟和光碟機/磁帶機。

程序

  1. 卸下 PCIe 配接卡背面的螺絲。
    圖 1. 卸下 PCIe 配接卡背面的螺絲
    Removing the screw on the back of the PCIe adapter
  2. 將 M.2 開機配接卡固定到 PCIe 配接卡。
    1. 如圖所示，將 M.2 開機配接卡與 PCIe 配接卡上的 T 型頭插腳對齊，然後滑入定位。
    2. 鎖緊 M.2 開機配接卡上的緊固螺絲。
    3. 鎖緊將 M.2 開機配接卡固定在PCIe 配接卡的螺絲。
    圖 2. 將 M.2 開機配接卡固定到 PCIe 配接卡
    Securing the M.2 boot adapter to the PCIe adapter
  3. 將電源線和信號線連接至 M.2 開機配接卡。

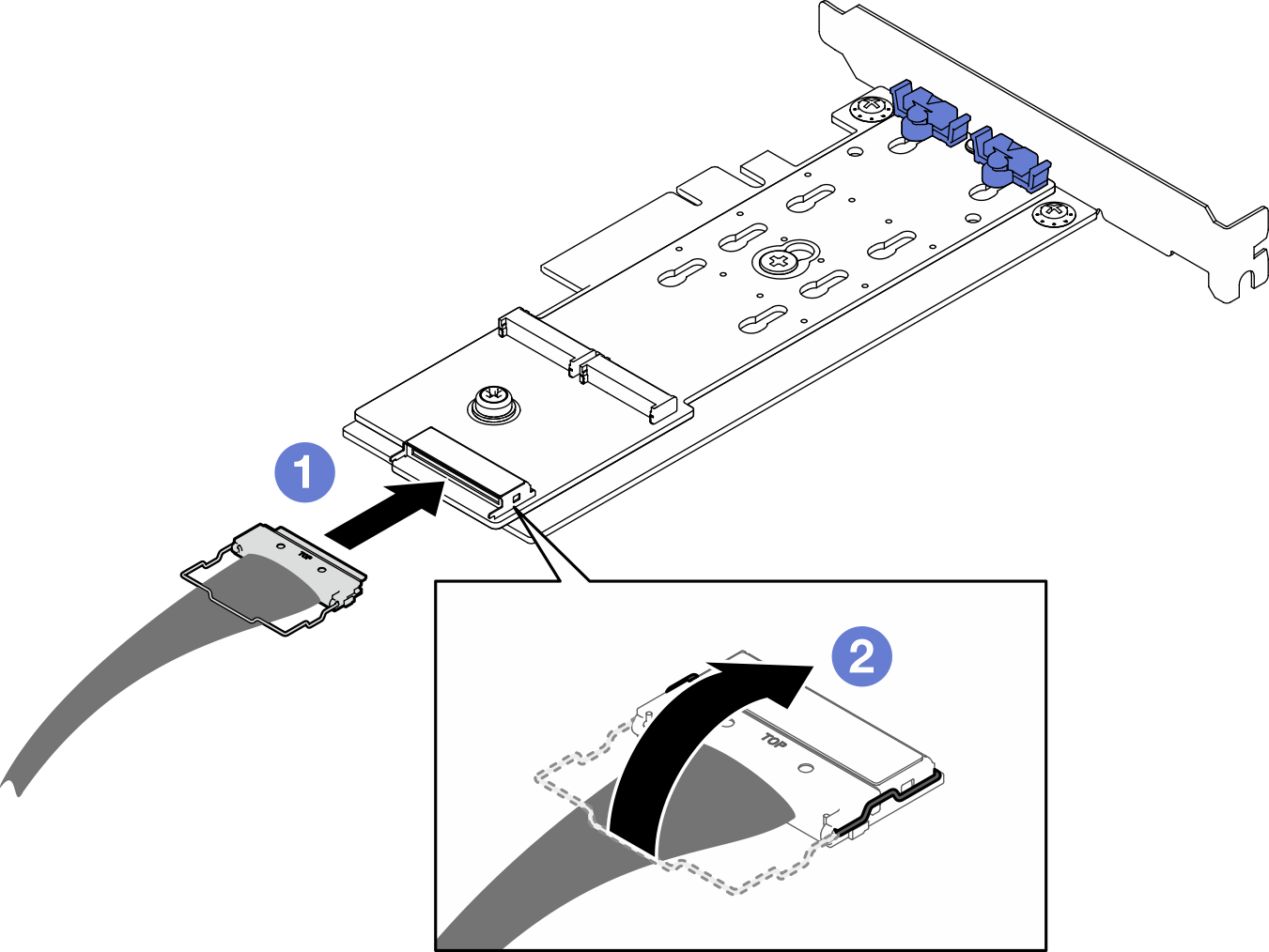

    圖 3. 安裝 M.2 電源線和信號線
    Installing the M.2 power and signal cables

在您完成之後

  1. 將 M.2 硬碟重新安裝到 M.2 開機配接卡。請參閱安裝 M.2 硬碟。

  2. 安裝固定 M.2 開機配接卡的 PCIe 配接卡。請參閱安裝 PCIe 配接卡。
    註
    M.2 開機配接卡只能安裝在 PCIe 插槽 4 中。

  3. 將電源線與信號線連接至主機板。請參閱M.2 配接卡纜線佈線。

  4. 安裝伺服器蓋板。請參閱安裝伺服器蓋板。

  5. 完成零件更換。請參閱完成零件更換。
