M.2 ブート・アダプターの取り付け

このセクションの手順に従って、M.2 ブート・アダプターを取り付けます。

このタスクについて

潜在的な危険を回避するために、以下の安全に関する注意書きをお読みになり、それに従ってください。
  • S002
    disconnect all power
    注意
    装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリスト をお読みください。

  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。

  • M.2 アダプター (ソフトウェア RAID 搭載) が取り付けられた場合、システムは以下のいずれかのストレージ構成をサポートします。
    • 最大 4 台の 3.5 型シンプル・スワップ SATA ドライブ

    • 最大 4 台の 3.5 型ホット・スワップ SATA ドライブ

  • M.2 アダプターを取り付ける場合、2.5 型のホット・スワップ SATA ドライブおよび光学式/テープ・ドライブはサポートされません。

手順

  1. PCIe アダプターの背面にあるねじを取り外します。
    図 1. PCIe アダプターの背面にあるねじの取り外し
    Removing the screw on the back of the PCIe adapter
  2. M.2 ブート・アダプターを PCIe アダプターに固定します。
    1. M.2 ブート・アダプターを図のように PCIe アダプター上の T 頭ピンに位置合わせし、所定の位置にスライドさせます。
    2. M.2 ブート・アダプターの脱落防止ねじを締めます。
    3. ねじを締め、M.2 ブート・アダプターを PCIe アダプターに固定させます。
    図 2. PCIe アダプターへの M.2 ブート・アダプターの固定
    Securing the M.2 boot adapter to the PCIe adapter

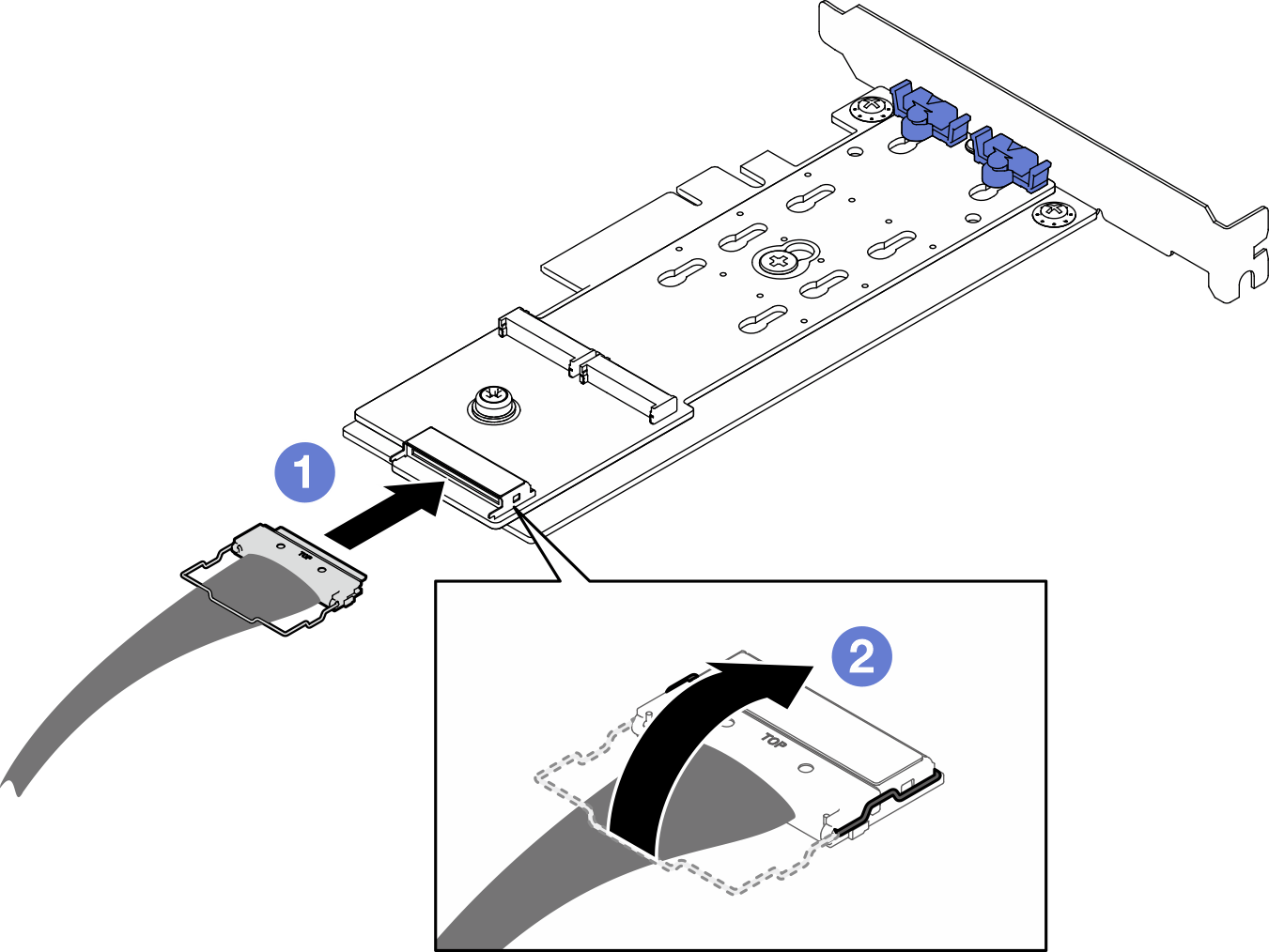

  3. 電源ケーブルおよび信号ケーブルを M.2 ブート・アダプターに接続します。
    図 3. M.2 電源ケーブルおよび信号ケーブルの取り付け
    Installing the M.2 power and signal cables

終了後

  1. M.2 ドライブを M.2 ブート・アダプターに再取り外けします。M.2 ドライブの取り付けを参照してください。

  2. M.2 ブート・アダプターを固定する PCIe アダプターを取り付けます。PCIe アダプターの取り付けを参照してください。
    M.2 ブート・アダプターは、PCIe スロット 4 にのみ取り付けることができます。
  3. 電源ケーブルおよび信号ケーブルをシステム・ボードに接続します。M.2 アダプターのケーブル配線を参照してください。

  4. サーバーのカバーを取り付けます。サーバー・カバーの取り付けを参照してください。

  5. 部品交換を完了します。部品交換の完了を参照してください。
