M.2 ブート・アダプターの取り外し
M.2 ブート・アダプターを取り外すには、このセクションの説明に従ってください。
このタスクについて
潜在的な危険を回避するために、以下の安全に関する注意書きをお読みになり、それに従ってください。
- S002
注意装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリスト をお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
サーバーがラックに取り付けられている場合は、ラックから取り外します。
ケンジントン・ロックやパッドロックなど、サーバー・カバーを固定しているロック・デバイスをすべて取り外します。
手順

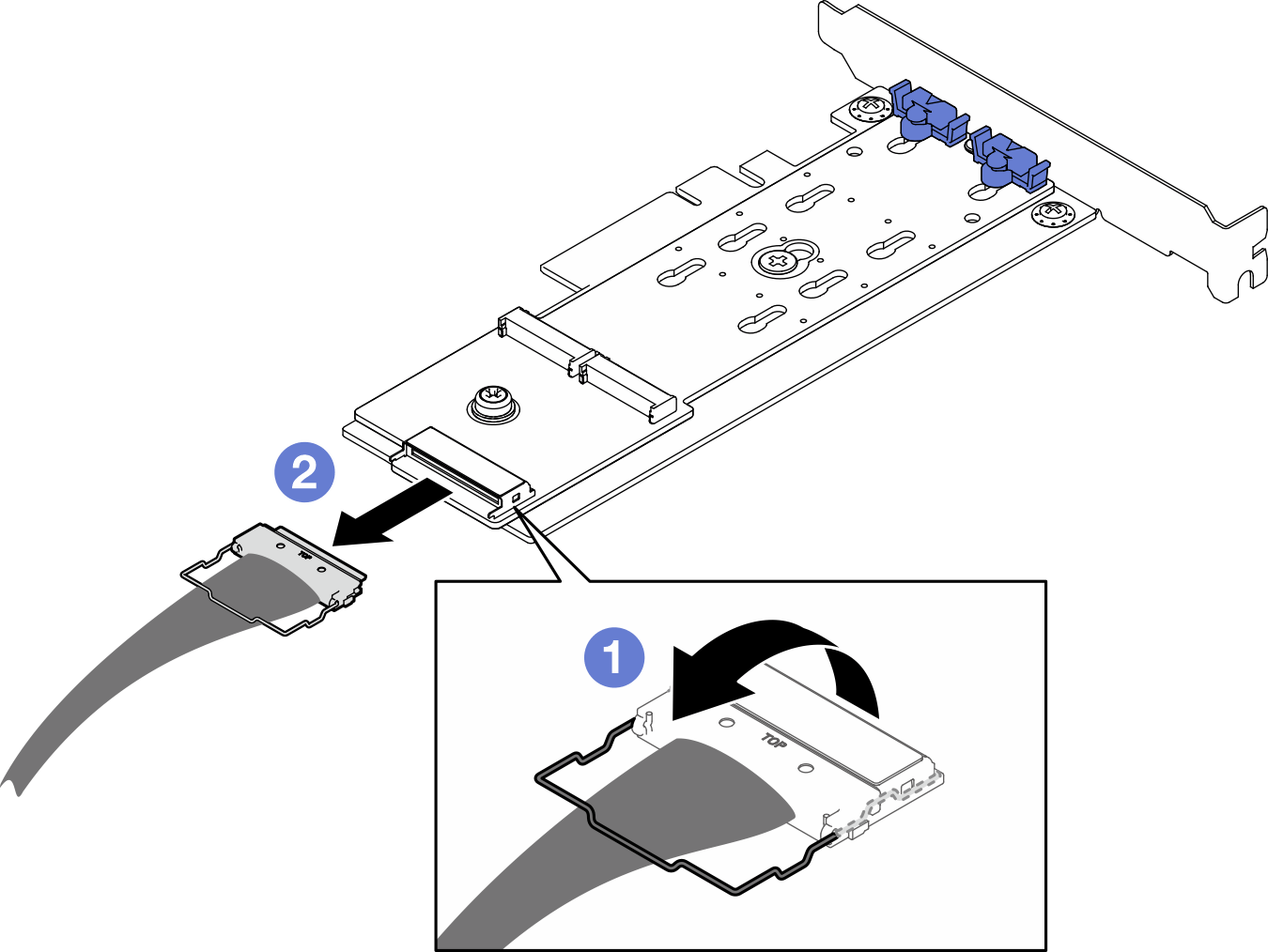

- 電源ケーブルおよび信号ケーブルを M.2 ブート・アダプターから切り離します。図 1. 電源および信号ケーブルの切り離し
- M.2 ブート・アダプターを取り外します。
M.2 ブート・アダプターを PCIe アダプターに固定しているねじを取り外します。
M.2 ブート・アダプターの脱落防止ねじを緩めます。
図に示すように M.2 ブート・アダプターを少しスライドさせ、慎重に PCIe アダプターから外します。
図 2. M.2 ブート・アダプターの取り外し
終了後
必要に応じて、別の M.2 ブート・アダプターを取り付けます。M.2 ブート・アダプターの取り付けを参照してください。それ以外の場合は、ブラケットを取り付けてシャーシの空きをカバーし、保持器具を閉じます。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
