ถอดอะแดปเตอร์บูต M.2

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์บูต M.2

เกี่ยวกับงานนี้

เพื่อป้องกันอันตรายที่อาจเกิดขึ้น ให้อ่านและปฏิบัติตามคำชี้แจงด้านความปลอดภัยต่อไปนี้
  • S002
    disconnect all power
    ข้อควรระวัง
    ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก โปรดดู ปิดเซิร์ฟเวอร์

  • หากเซิร์ฟเวอร์ติดตั้งอยู่ในแร็ค ให้ถอดเซิร์ฟเวอร์ออกจากแร็ค

  • ถอดอุปกรณ์ล็อคที่ยึดฝาครอบเซิร์ฟเวอร์ออก เช่น ตัวล็อค Kensington หรือแพ็ดล็อค

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบเซิร์ฟเวอร์ โปรดดู ถอดฝาครอบเซิร์ฟเวอร์
    2. ถอดสายอะแดปเตอร์บูต M.2 ออกจากแผงระบบ
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากแผงระบบ
    3. ถอดอะแดปเตอร์ PCIe ที่ยึดอะแดปเตอร์บูต M.2 ดู ถอดอะแดปเตอร์ PCIe
    4. ถอดไดรฟ์ M.2 ทั้งหมดออกจากอะแดปเตอร์บูต M.2 ดู ถอดไดรฟ์ M.2
  2. ถอดสายออกจากอะแดปเตอร์บูต M.2

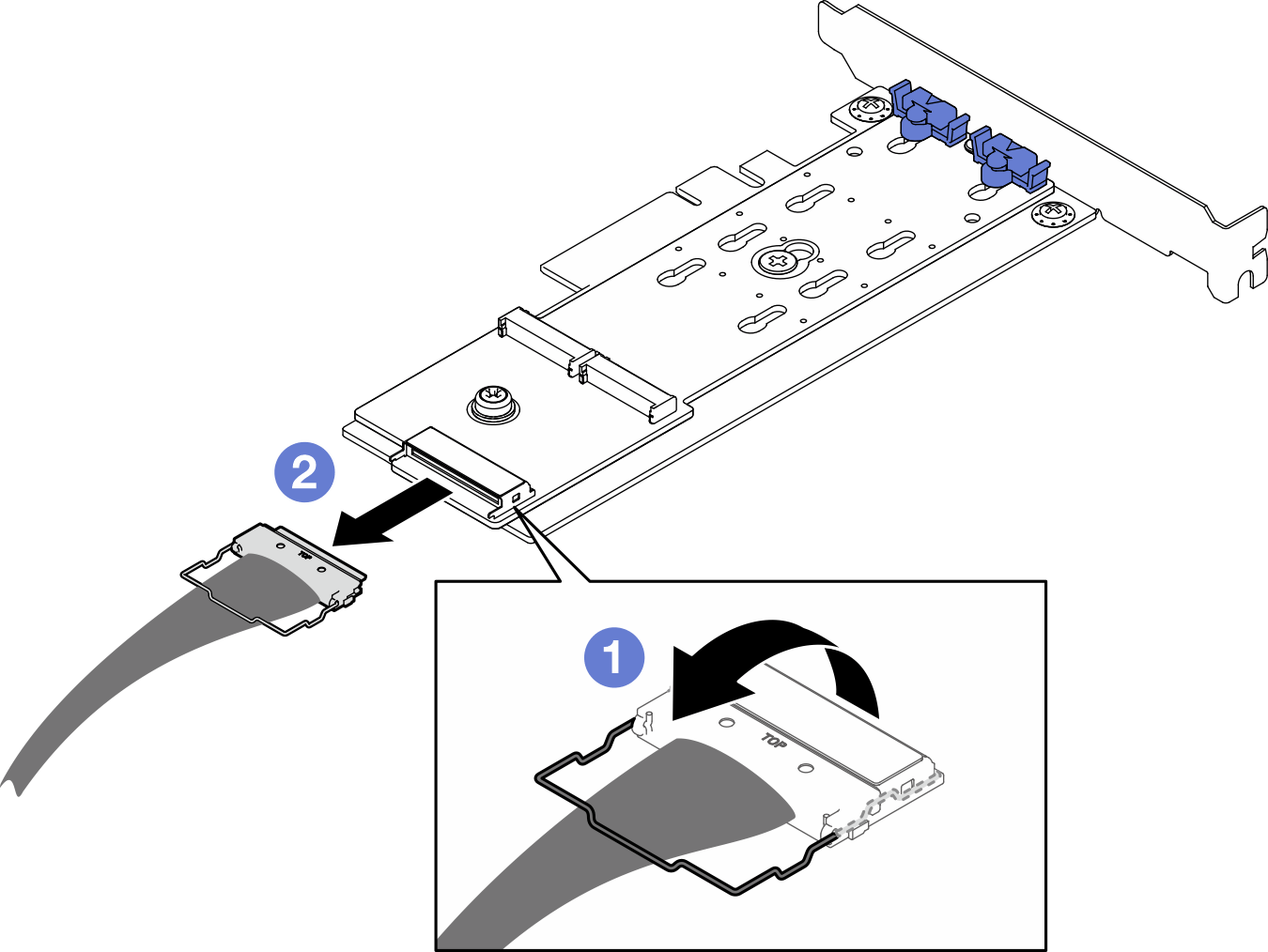

    รูปที่ 1. การถอดสายออกจากชุดการเปิดใช้งาน M.2 SATA/NVMe 2 ช่อง 4 ชุดของ ThinkSystem
    Disconnecting cable from ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    รูปที่ 2. การถอดสายออกจากอะแดปเตอร์ M.2 RAID B540i-2i SATA/NVMe ของ ThinkSystem
    Disconnecting cable from ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. ปลดตัวเก็บสายบนสายออกจากขั้วต่อ
    2. ถอดสายออกจากอะแดปเตอร์บูต M.2
  3. ถอดอะแดปเตอร์บูต M.2
    1. ถอดกรูที่ยึดอะแดปเตอร์บูต M.2 เข้ากับอะแดปเตอร์ PCIe
    2. คลายสกรูยึดบนอะแดปเตอร์บูต M.2
    3. เลื่อนอะแดปเตอร์บูต M.2 เล็กน้อยตามภาพ แล้วแยกออกจากอะแดปเตอร์ PCIe
    รูปที่ 3. การถอดอะแดปเตอร์บูต M.2
    Removing the M.2 boot adapter

หลังจากดำเนินการเสร็จ

  1. ติดตั้งอะแดปเตอร์บูต M.2 อื่น หากจำเป็น ดู ติดตั้งอะแดปเตอร์บูต M.2 หรือติดตั้งโครงยึดเพื่อปิดครอบส่วนที่ว่างบนตัวเครื่องและปิดตัวยึด

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
