Снятие адаптера загрузки M.2

Следуйте инструкциям в этом разделе, чтобы снять адаптер загрузки M.2.

Об этой задаче

Во избежание возможных опасностей прочитайте следующие положения по безопасности и соблюдайте их.
  • S002
    disconnect all power
    ОСТОРОЖНО
    Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите кожух сервера. См. раздел Снятие кожуха сервера.
    2. Отключите кабели адаптера загрузки M.2 от материнской платы.
      Внимание
      Чтобы не повредить материнскую плату, следуйте инструкциям в разделе Прокладка внутренних кабелей при отключении кабелей от материнской платы.
    3. Снимите адаптер PCIe, фиксирующий адаптер загрузки M.2. См. раздел Снятие адаптера PCIe.
    4. Снимите все диски M.2 с адаптера загрузки M.2. См. раздел Снятие диска M.2.
  2. Отсоедините кабели от адаптера загрузки M.2.

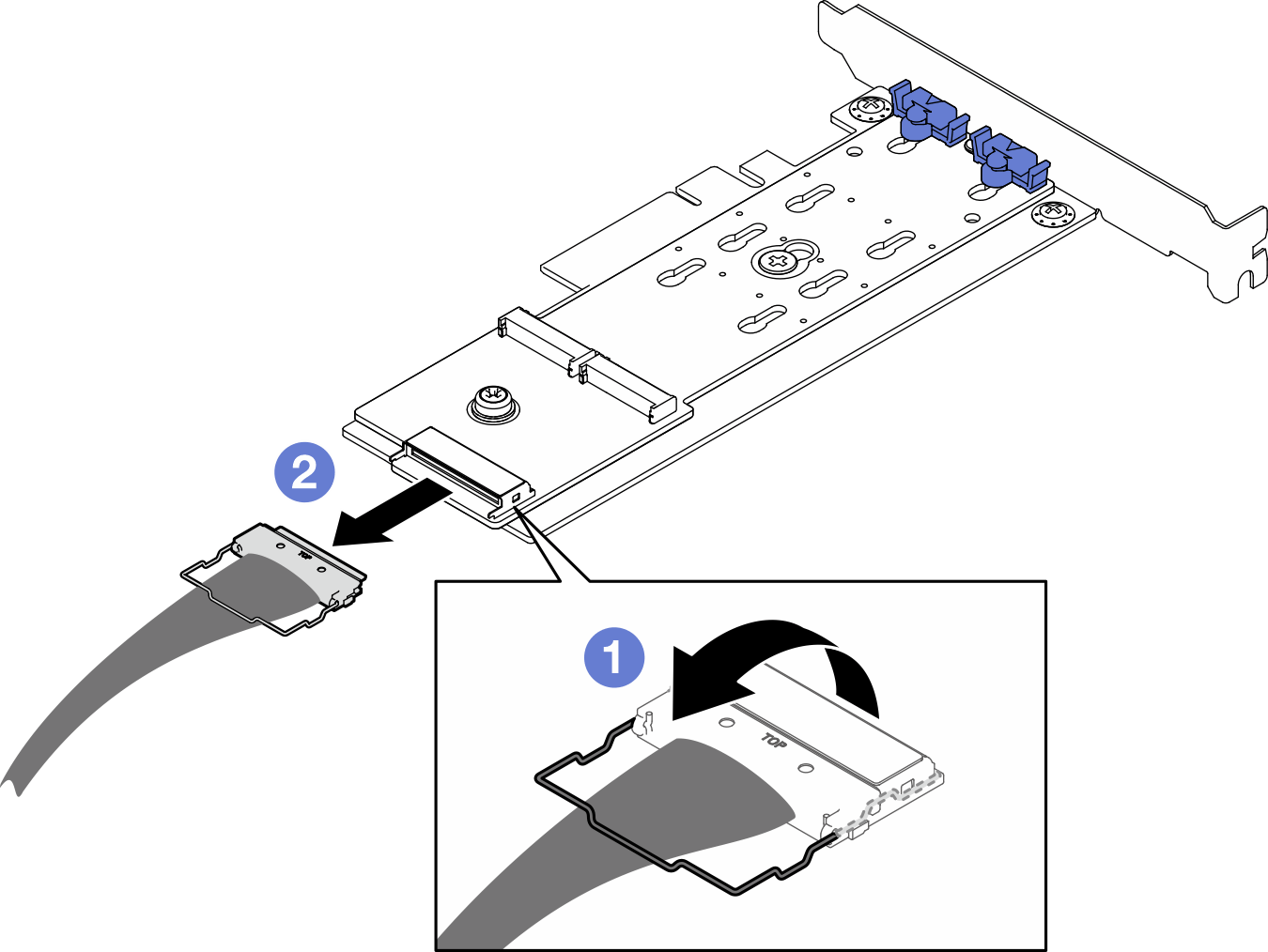

    Рис. 1. Отключение кабеля от вспомогательного комплекта с 2 отсеками ThinkSystem M.2 SATA/x4 NVMe
    Disconnecting cable from ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    Рис. 2. Отключение кабеля от адаптера ThinkSystem M.2 RAID B540i-2i SATA/NVMe
    Disconnecting cable from ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. Отсоедините металлическую ручку на кабеле от разъема.
    2. Отсоедините кабель от адаптера загрузки M.2.
  3. Снимите адаптер загрузки M.2.
    1. Открутите винт, фиксирующий адаптер загрузки M.2 на адаптере PCIe.
    2. Ослабьте невыпадающий винт на адаптере загрузки M.2.
    3. Слегка сдвиньте адаптер загрузки M.2, как показано на рисунке, и аккуратно отделите его от адаптера PCIe.
    Рис. 3. Снятие адаптера загрузки M.2
    Removing the M.2 boot adapter

После завершения

  1. При необходимости установите другой адаптер загрузки M.2 (см. раздел Установка адаптера загрузки M.2). В противном случае установите скобу, чтобы закрыть свободное пространство в раме, и закройте фиксатор.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
