M.2 부트 어댑터 제거

이 섹션의 지침에 따라 M.2 부트 어댑터를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 서버 덮개를 제거하십시오. 서버 덮개 제거의 내용을 참조하십시오.
   2. 시스템 보드에서 M.2 부트 어댑터 케이블을 분리하십시오.
   3. M.2 부트 어댑터를 고정하는 PCIe 어댑터를 제거하십시오. PCIe 어댑터 제거의 내용을 참조하십시오.
   4. M.2 부트 어댑터에서 M.2 드라이브를 모두 제거하십시오. M.2 드라이브 제거의 내용을 참조하십시오.
2. M.2 부트 어댑터에서 전원 및 신호 케이블을 분리하십시오.

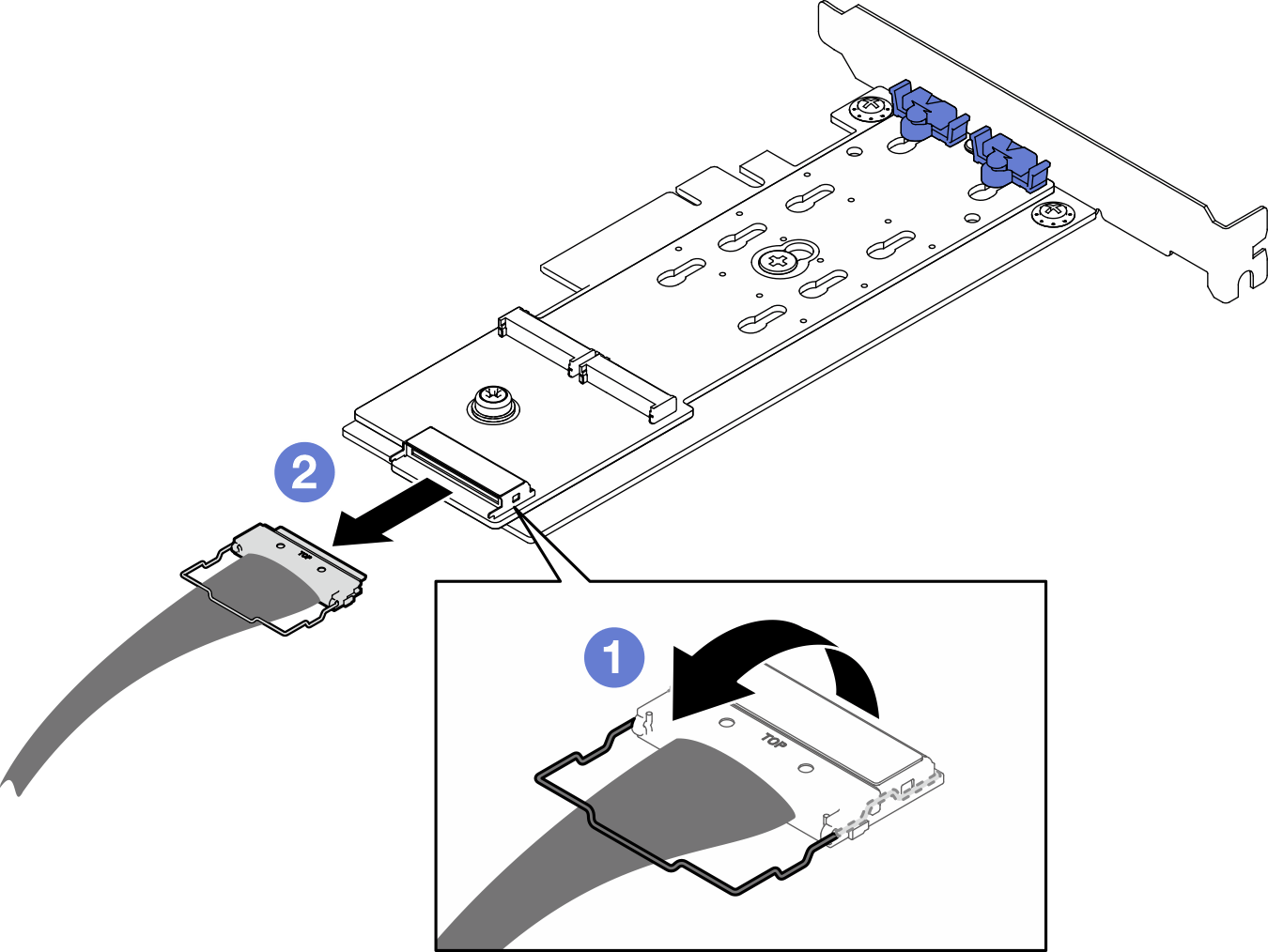

   그림 1. 전원 및 신호 케이블 분리


3. M.2 부트 어댑터를 제거하십시오.
   1. M.2 부트 어댑터를 PCIe 어댑터에 고정하는 나사를 제거하십시오.
   2. M.2 부트 어댑터의 고정 나사를 푸십시오.
   3. 그림과 같이 M.2 부트 어댑터를 약간 민 다음 PCIe 어댑터에서 조심스럽게 분리하십시오.
   그림 2. M.2 부트 어댑터 제거
