ติดตั้งอะแดปเตอร์บูต M.2

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์บูต M.2

เกี่ยวกับงานนี้

เพื่อป้องกันอันตรายที่อาจเกิดขึ้น ให้อ่านและปฏิบัติตามคำชี้แจงด้านความปลอดภัยต่อไปนี้
  • S002
    disconnect all power
    ข้อควรระวัง
    ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ

  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

หมายเหตุ
  • ทำตามกฎด้านล่างเมื่อติดตั้งชุดการเปิดใช้งาน M.2 SATA/NVMe 2 ช่อง 4 ชุดของ ThinkSystem
    • รองรับไดรฟ์ SATA แบบ Simple-swap ขนาด 3.5 นิ้ว สูงสุดหกตัวที่กำหนดค่าด้วยซอฟต์แวร์ RAID
    • รองรับไดรฟ์ SATA แบบ Hot-swap ขนาด 3.5 นิ้ว สูงสุดสี่ตัวที่กำหนดค่าด้วยซอฟต์แวร์ RAID
    • ไม่รองรับไดรฟ์ SATA แบบ Hot-swap ขนาด 2.5 นิ้วที่กำหนดค่าด้วยซอฟต์แวร์ RAID และไดรฟ์แบบออปติคัล/เทปไดรฟ์

ขั้นตอน

  1. ถอดสกรูที่ด้านหลังของอะแดปเตอร์ PCIe
    รูปที่ 1. การถอดสกรูที่ด้านหลังของอะแดปเตอร์ PCIe
    Removing the screw on the back of the PCIe adapter
  2. ยึดอะแดปเตอร์บูต M.2 เข้ากับอะแดปเตอร์ PCIe
    1. จัดตำแหน่งอะแดปเตอร์บูต M.2 ให้ตรงกับหมุดหัว T บนอะแดปเตอร์ PCIe ตามภาพ และเลื่อนให้เข้าที่
    2. ขันสกรูยึดบนอะแดปเตอร์บูต M.2
    3. ขันสกรูเพื่อยึดอะแดปเตอร์บูต M.2 เข้ากับอะแดปเตอร์ PCIe
    รูปที่ 2. การยึดอะแดปเตอร์บูต M.2 เข้ากับอะแดปเตอร์ PCIe
    Securing the M.2 boot adapter to the PCIe adapter
  3. เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2

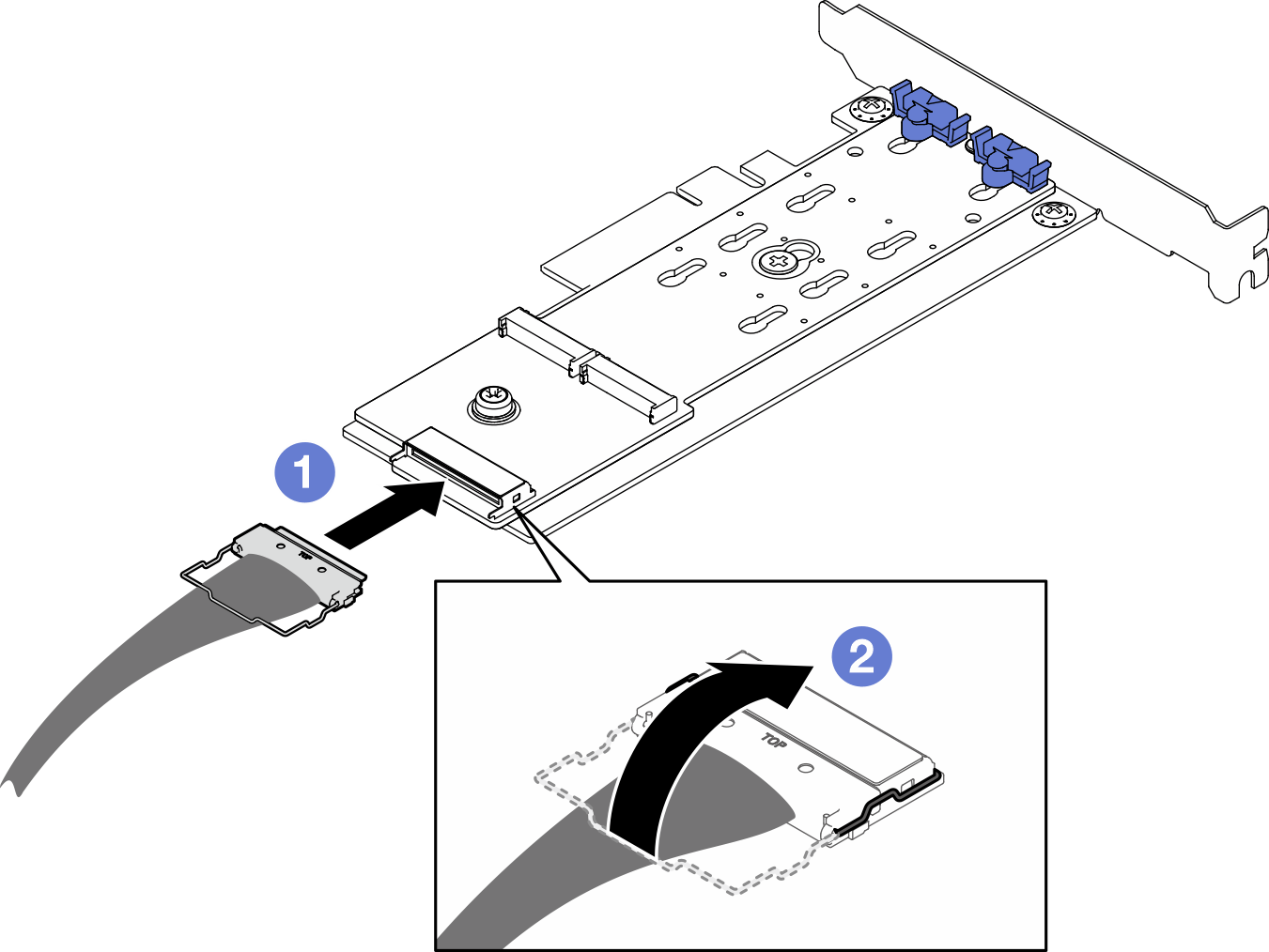

    รูปที่ 3. การเชื่อมต่อสายเข้ากับชุดการเปิดใช้งาน M.2 SATA/NVMe 2 ช่อง 4 ชุดของ ThinkSystem
    Connecting cable to ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    รูปที่ 4. การเชื่อมต่อสายเข้ากับอะแดปเตอร์ M.2 RAID B540i-2i SATA/NVMe ของ ThinkSystem
    Connecting cable to ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2
    2. เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อ

หลังจากดำเนินการเสร็จ

  1. ติดตั้งไดรฟ์ M.2 ทั้งหมดกลับเข้าไปยังอะแดปเตอร์บูต M.2 ดู ติดตั้งไดรฟ์ M.2

  2. ติดตั้งอะแดปเตอร์ PCIe ที่ยึดอะแดปเตอร์บูต M.2 ดู ติดตั้งอะแดปเตอร์ PCIe
    หมายเหตุ
    ติดตั้งอะแดปเตอร์บูต M.2 ลงในช่องเสียบ PCIe 4 ได้เท่านั้น

  3. เชื่อมต่อสายไฟและสายสัญญาณกับแผงระบบ ดู การเดินสายอะแดปเตอร์ M.2

  4. ติดตั้งฝาครอบเซิร์ฟเวอร์ ดูติดตั้งฝาครอบเซิร์ฟเวอร์

  5. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ โปรดดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
