Instalación del adaptador de arranque M.2

Siga las instrucciones que aparecen en esta sección para instalar el adaptador de arranque M.2.

Acerca de esta tarea

Para evitar posibles peligros, lea y siga las siguientes declaraciones de seguridad.
  • S002
    disconnect all power
    PRECAUCIÓN
    El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Nota
  • Siga las reglas a continuación cuando se instale un kit de habilitación de 2 bahías ThinkSystem M.2 SATA/x4 NVMe.
    • Se admiten hasta seis unidades SATA de intercambio simple de 3,5 pulgadas configuradas con el software RAID.
    • Se admiten hasta cuatro unidades SATA de intercambio en caliente de 3,5 pulgadas configuradas con el software RAID.
    • No se admiten unidades SATA de intercambio en caliente de 2,5 pulgadas configuradas con el software RAID ni unidades ópticas/de cinta.

Procedimiento

  1. Extraiga el tornillo de la parte posterior del adaptador PCIe.
    Figura 1. Extracción del tornillo de la parte posterior del adaptador PCIe
    Removing the screw on the back of the PCIe adapter
  2. Fije el adaptador de arranque M.2 en el adaptador PCIe.
    1. Alinee el adaptador de arranque M.2 con la patilla de cabeza plana del adaptador PCIe y deslícelo en su lugar, como se muestra.
    2. Apriete el tornillo cautivo en el adaptador de arranque M.2.
    3. Apriete el tornillo para fijar el adaptador de arranque M.2 en el adaptador PCIe.
    Figura 2. Fijación del adaptador de arranque M.2 en el adaptador PCIe
    Securing the M.2 boot adapter to the PCIe adapter
  3. Conecte los cables al adaptador de arranque M.2.

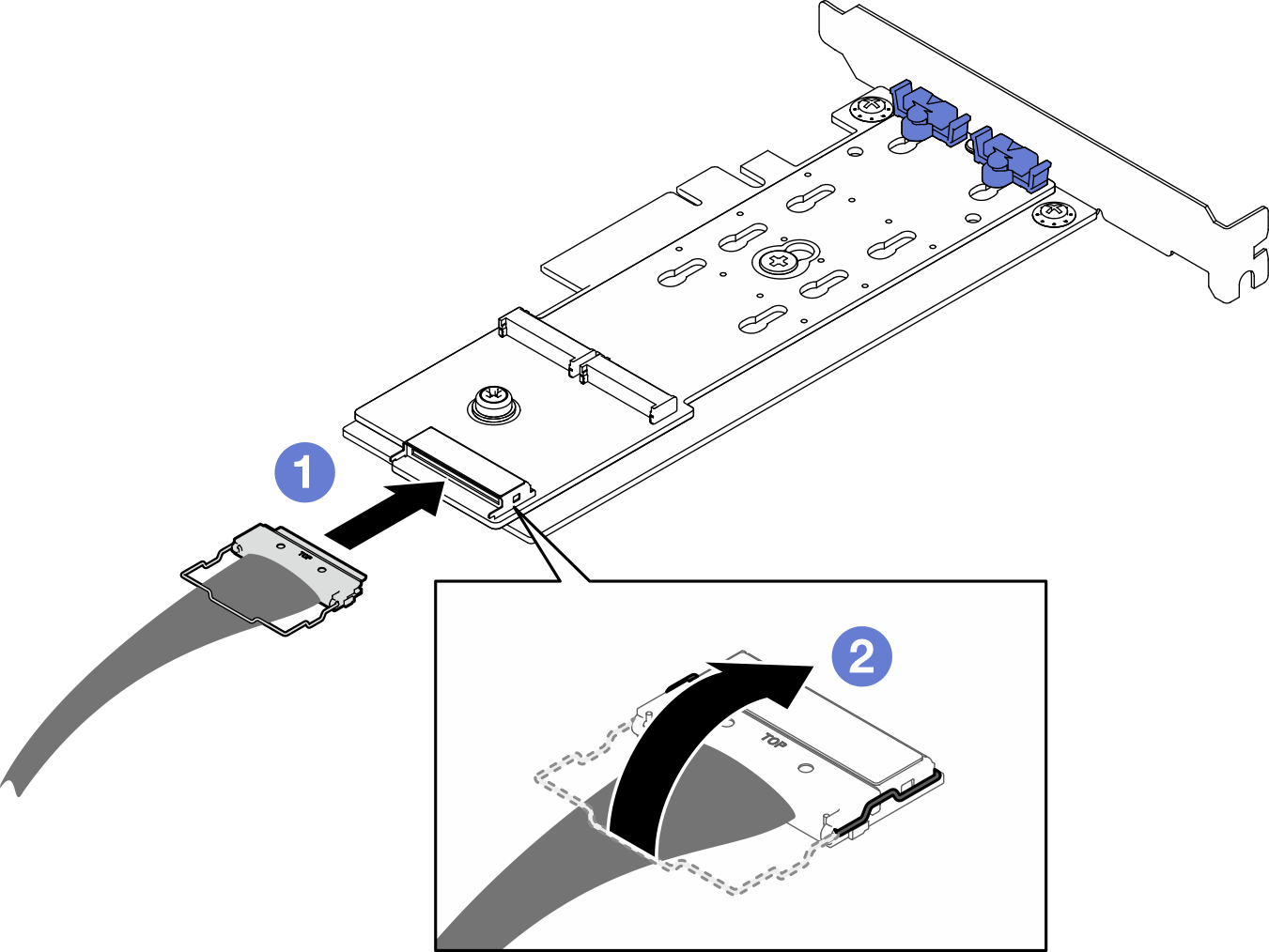

    Figura 3. Conexión del cable al kit de habilitación de 2 bahías ThinkSystem M.2 SATA/x4 NVMe
    Connecting cable to ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    Figura 4. Conexión del cable al adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe
    Connecting cable to ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. Conecte el cable al adaptador de arranque M.2.
    2. Enganche la barra del cable al conector.

Después de finalizar

  1. Vuelva a instalar las unidades M.2 al adaptador de arranque M.2. Consulte Instalación de una unidad M.2.

  2. Instale el adaptador PCIe que fija el adaptador de arranque M.2. Consulte Instalación del adaptador PCIe.
    Nota
    El adaptador de arranque M.2 solo se puede instalar en la ranura de PCIe 4.
  3. Conecte el cable de alimentación y el cable de señal a la placa del sistema. Consulte Disposición del cable del adaptador M.2.

  4. Instalación de la cubierta del servidor. Consulte Instalación de la cubierta del servidor.

  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

Video de demostración

Vea el procedimiento en YouTube
