4 backplanes SAS/SATA

Esta seção lista os componentes necessários para modelos de servidor com 4 backplanes hot-swap SAS/SATA de 2,5 polegadas.

Nota

  • Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

  • Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos e presilhas de cabos.

  • Os cabos em Y são mostrados como cabos individuais nas ilustrações de cada backplane.

  • Conecte os cabos priorizando adaptadores RAID Gen 4.

  • Para obter mais informações sobre os cabos usados, consulte Lista de cabos do backplane.

Essa configuração contém as seguintes combinações:

4 RAID/HBA 8i​

Roteamento de cabos SAS/SATA
Nota
Dependendo da sua configuração, o adaptador será instalado na zona PCIe superior ou na zona PCIe inferior.

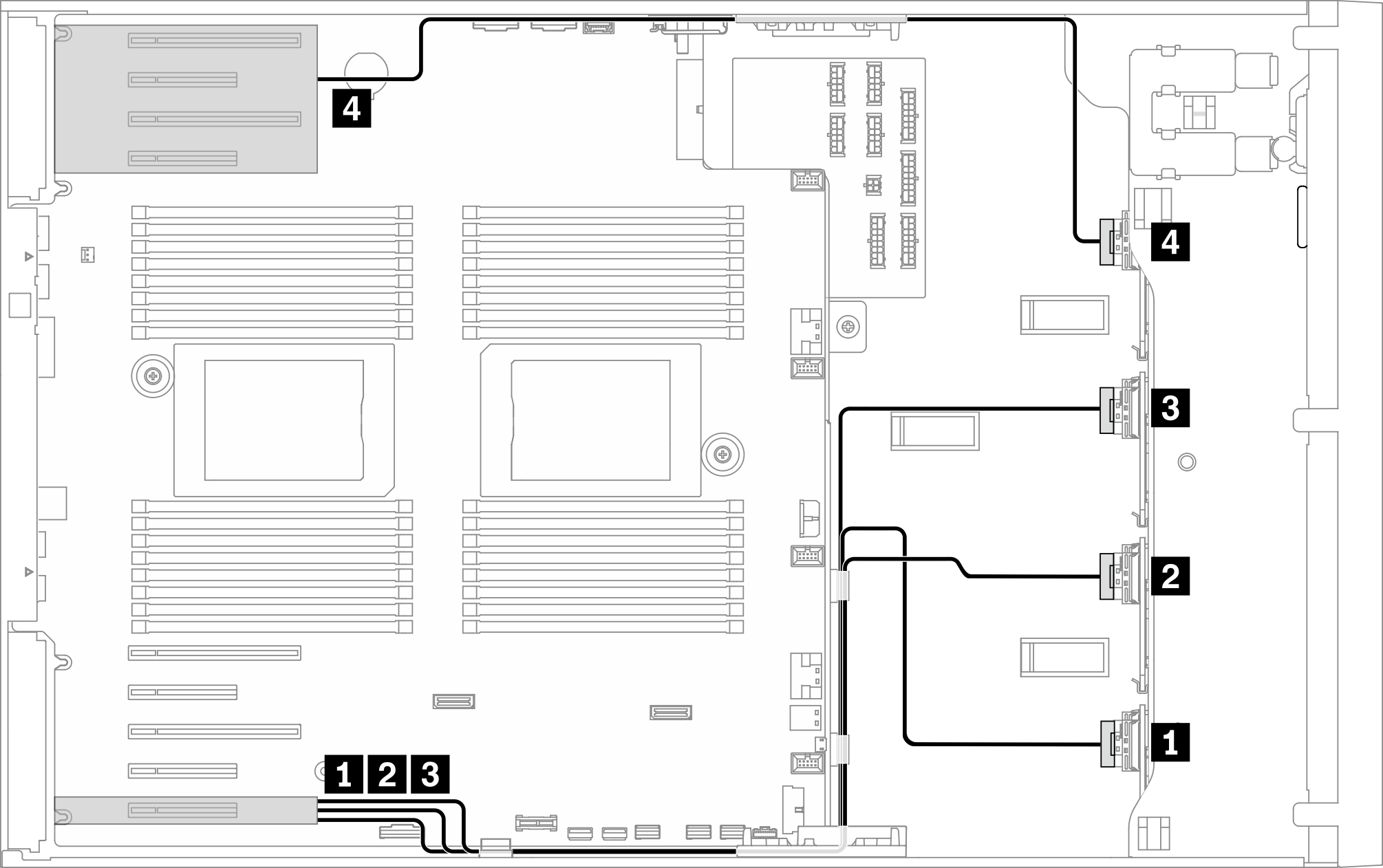

Figura 1. Roteamento de cabos SAS/SATA para a zona PCIe superior
SAS/SATA cable routing to top PCIe zone
Figura 2. Roteamento de cabos SAS/SATA para a zona PCIe inferior
SAS/SATA cable routing to bottom PCIe zone
DeParaCabo
1 BP1: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

2 BP2: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

3 BP3: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

4 BP4: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

2 RAID/HBA 8i + 1 RAID/HBA 16i​

Roteamento de cabos SAS/SATA
Nota
Dependendo da sua configuração, o adaptador será instalado na zona PCIe superior ou na zona PCIe inferior.
Figura 3. Roteamento de cabos SAS/SATA para a zona PCIe superior
SAS/SATA cable routing to top PCIe zone
Figura 4. Roteamento de cabos SAS/SATA para a zona PCIe inferior
SAS/SATA cable routing to bottom PCIe zone
DeParaCabo
1 BP1: SAS/SATA

  • G4 16i: C0

  • G3 16i: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

2 BP2: SAS/SATA

  • G4 16i: C1

  • G3 16i: C2, C3

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

3 BP3: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

4 BP4: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

2 RAID/HBA 16i​

Roteamento de cabos SAS/SATA
Nota
Dependendo da sua configuração, o adaptador será instalado na zona PCIe superior ou na zona PCIe inferior.
Figura 5. Roteamento de cabos SAS/SATA para a zona PCIe superior
SAS/SATA cable routing to top PCIe zone
Figura 6. Roteamento de cabos SAS/SATA para a zona PCIe inferior
SAS/SATA cable routing to bottom PCIe zone
DeParaCabo
1 BP1: SAS/SATA

  • G4 16i: C0

  • G3 16i: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

2 BP2: SAS/SATA

  • G4 16i: C1

  • G3 16i: C2, C3

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

3 BP3: SAS/SATA

  • G4 16i: C0

  • G3 16i: C0, C1

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

4 BP4: SAS/SATA

  • G4 16i: C1

  • G3 16i: C2, C3

  • Gen 4: SlimSAS x8 para SlimSAS x8 (720 mm)

  • Gen 3: Mini-SAS x4 x 2 para SlimSAS x8 (640 mm)

1 RAID/HBA 32i​

Roteamento de cabos SAS/SATA

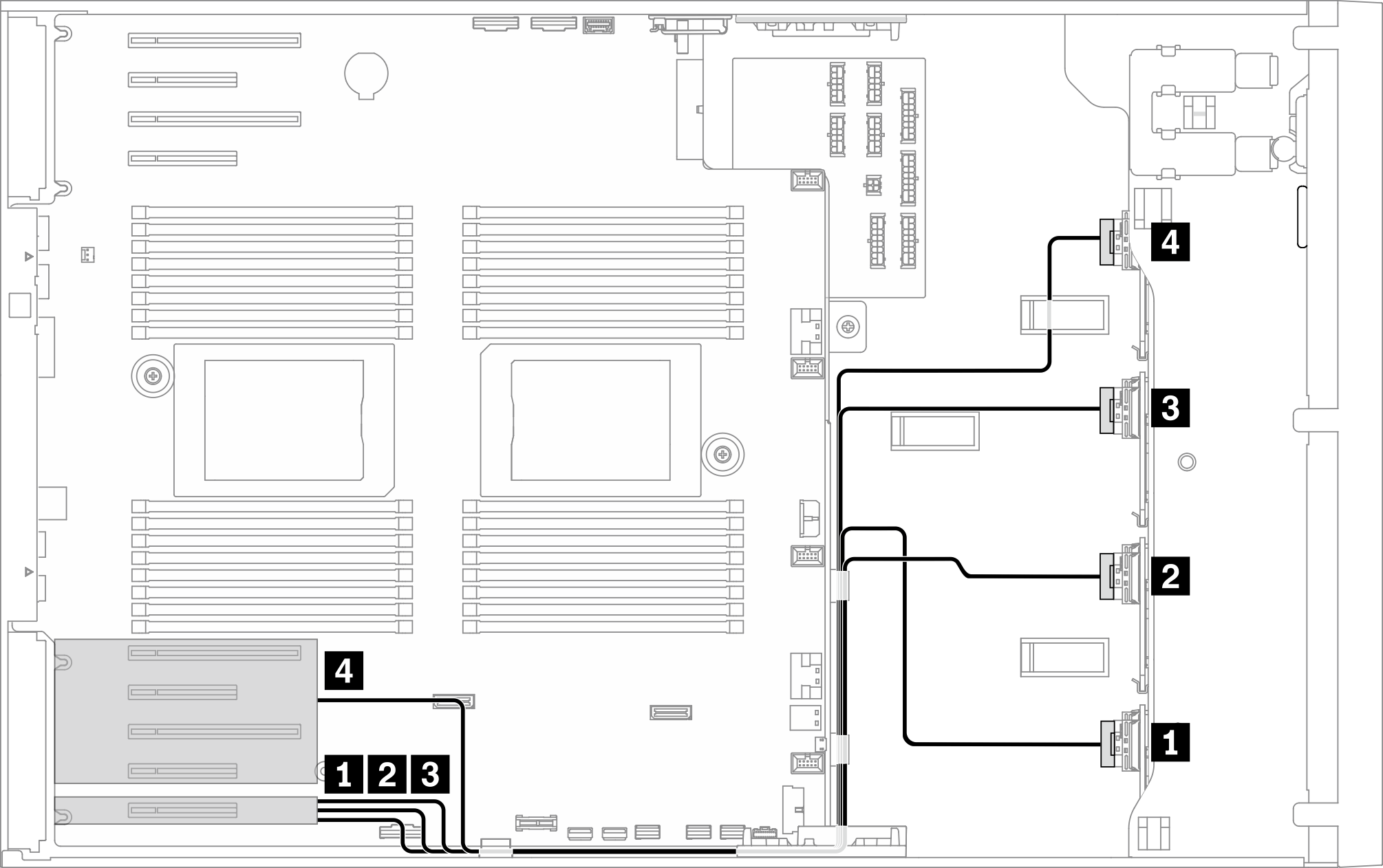

Figura 7. Roteamento de cabos SAS/SATA do slot PCIe 9
SAS/SATA cable routing to PCIe slot 9
DeParaCabo
1 BP1: SAS/SATAG4 32i: C0SlimSAS x8 para SlimSAS x8 (720 mm)
2 BP2: SAS/SATAG4 32i: C1SlimSAS x8 para SlimSAS x8 (720 mm)
3 BP3: SAS/SATAG4 32i: C2SlimSAS x8 para SlimSAS x8 (720 mm)
4 BP4: SAS/SATAG4 32i: C3SlimSAS x8 para SlimSAS x8 (880 mm)
