4 x SAS/SATA 背板
本節列出配備 4 x SAS/SATA 2.5 吋熱抽換背板的伺服器型號的必需元件。
接頭之間的連接;1↔1,2↔2,3↔3,... n↔n
進行纜線佈線時,確保所有纜線都正確穿過纜線導件和纜線夾。
Y 纜線在每個背板的圖例中顯示為個別纜線。
連接纜線優先配置 Gen 4 RAID 配接卡。
如需所用纜線的相關資訊,請參閱背板纜線清單。
4 x 8i RAID/HBA
SAS/SATA 纜線佈線 | ||
---|---|---|

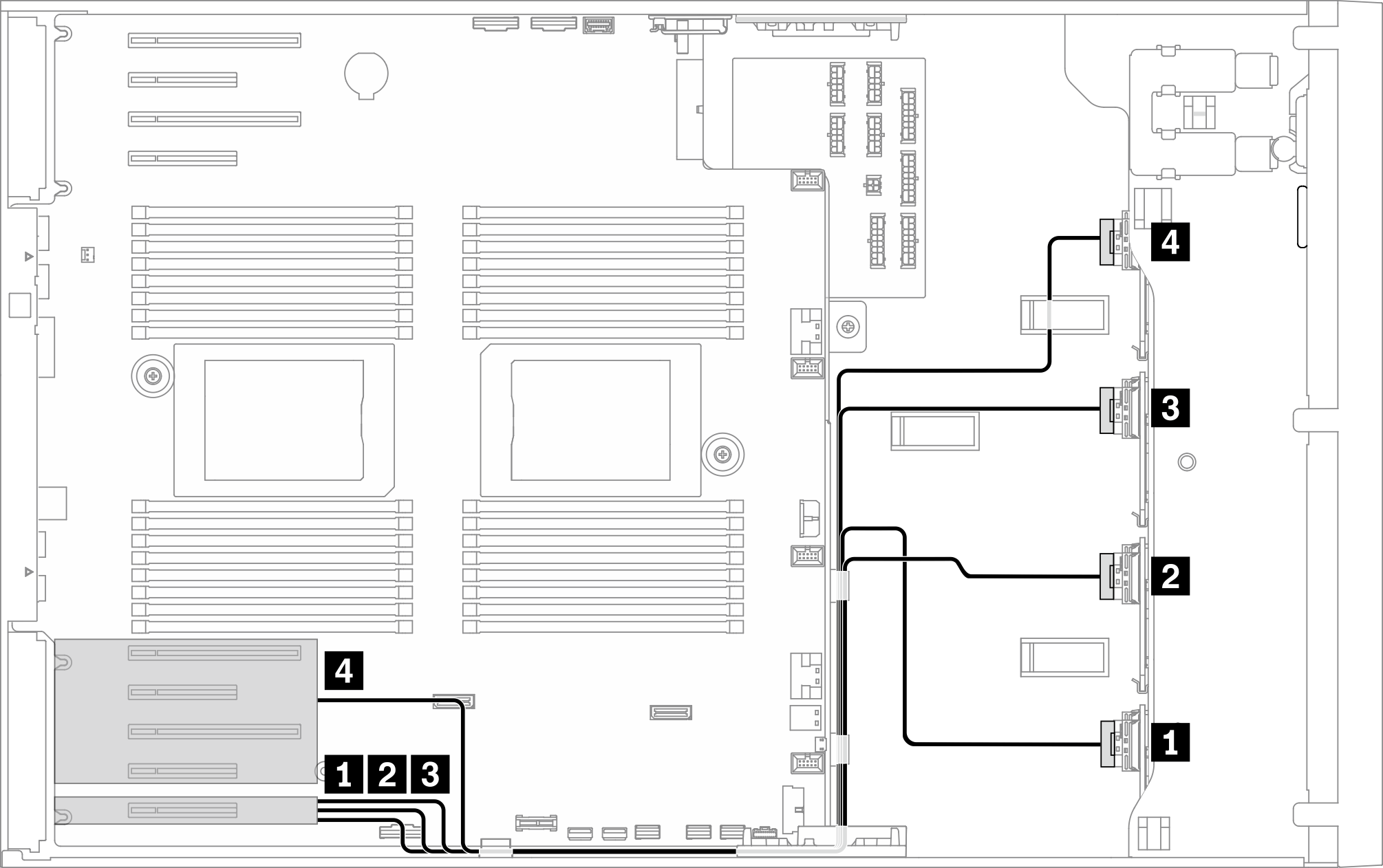

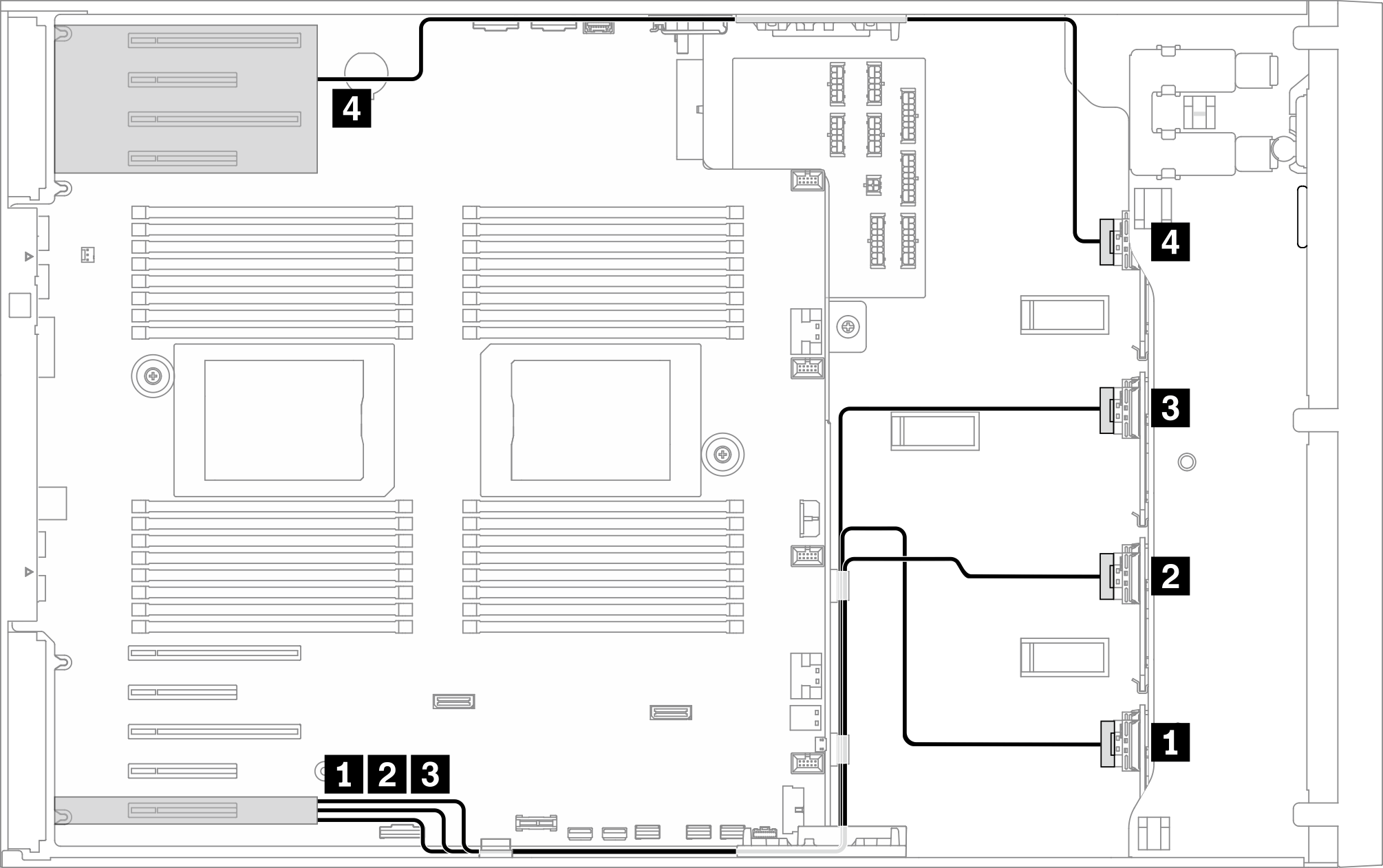

註 視您的配置而定,配接卡將安裝於頂端 PCIe 區域或底部 PCIe 區域。 圖 1. SAS/SATA 纜線佈線至頂端 PCIe 區域 圖 2. SAS/SATA 纜線佈線至底部 PCIe 區域 | ||
從 | 到 | 纜線 |
1 BP1:SAS/SATA |
|
|
2 BP2:SAS/SATA |
|
|
3 BP3:SAS/SATA |
|
|
4 BP4:SAS/SATA |
|
|
2 x 8i RAID/HBA + 1 x 16i RAID/HBA
SAS/SATA 纜線佈線 | ||
---|---|---|
註 視您的配置而定,配接卡將安裝於頂端 PCIe 區域或底部 PCIe 區域。 圖 3. SAS/SATA 纜線佈線至頂端 PCIe 區域 圖 4. SAS/SATA 纜線佈線至底部 PCIe 區域 | ||
從 | 到 | 纜線 |
1 BP1:SAS/SATA |
|
|
2 BP2:SAS/SATA |
|
|
3 BP3:SAS/SATA |
|
|
4 BP4:SAS/SATA |
|
|
2 x 16i RAID/HBA
SAS/SATA 纜線佈線 | ||
---|---|---|
註 視您的配置而定,配接卡將安裝於頂端 PCIe 區域或底部 PCIe 區域。 圖 5. SAS/SATA 纜線佈線至頂端 PCIe 區域 圖 6. SAS/SATA 纜線佈線至底部 PCIe 區域 | ||
從 | 到 | 纜線 |
1 BP1:SAS/SATA |
|
|
2 BP2:SAS/SATA |
|
|
3 BP3:SAS/SATA |
|
|
4 BP4:SAS/SATA |
|
|
1 x 32i RAID/HBA
SAS/SATA 纜線佈線 | ||
---|---|---|
圖 7. SAS/SATA 纜線佈線至 PCIe 插槽 9 | ||
從 | 到 | 纜線 |
1 BP1:SAS/SATA | 32i G4:C0 | SlimSAS x8 至 SlimSAS x8(720 公釐) |
2 BP2:SAS/SATA | 32i G4:C1 | SlimSAS x8 至 SlimSAS x8(720 公釐) |
3 BP3:SAS/SATA | 32i G4:C2 | SlimSAS x8 至 SlimSAS x8(720 公釐) |
4 BP4:SAS/SATA | 32i G4:C3 | SlimSAS x8 至 SlimSAS x8(880 公釐) |
