4 x SAS/SATA 백플레인

이 섹션에는 4 x SAS/SATA 2.5인치 핫 스왑 백플레인을 지원하는 서버 모델에 필요한 구성 요소가 나열되어 있습니다.

주

  • 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n

  • 케이블을 배선할 때 모든 케이블이 케이블 가이드 및 케이블 클립을 통과하여 올바르게 배선되었는지 확인하십시오.

  • 각 백플레인의 그림에서 Y 케이블은 개별 케이블로 표시되어 있습니다.

  • Gen 4 RAID 어댑터를 우선으로 케이블을 연결합니다.

  • 사용되는 케이블에 대한 자세한 내용은 백플레인 케이블 목록의 내용을 참조하십시오.

이 구성은 다음 조합을 포함합니다.

4 x 8i RAID/HBA​

SAS/SATA 케이블 배선
주
구성에 따라 어댑터는 상단 PCIe 영역 또는 하단 PCIe 영역에 설치됩니다.

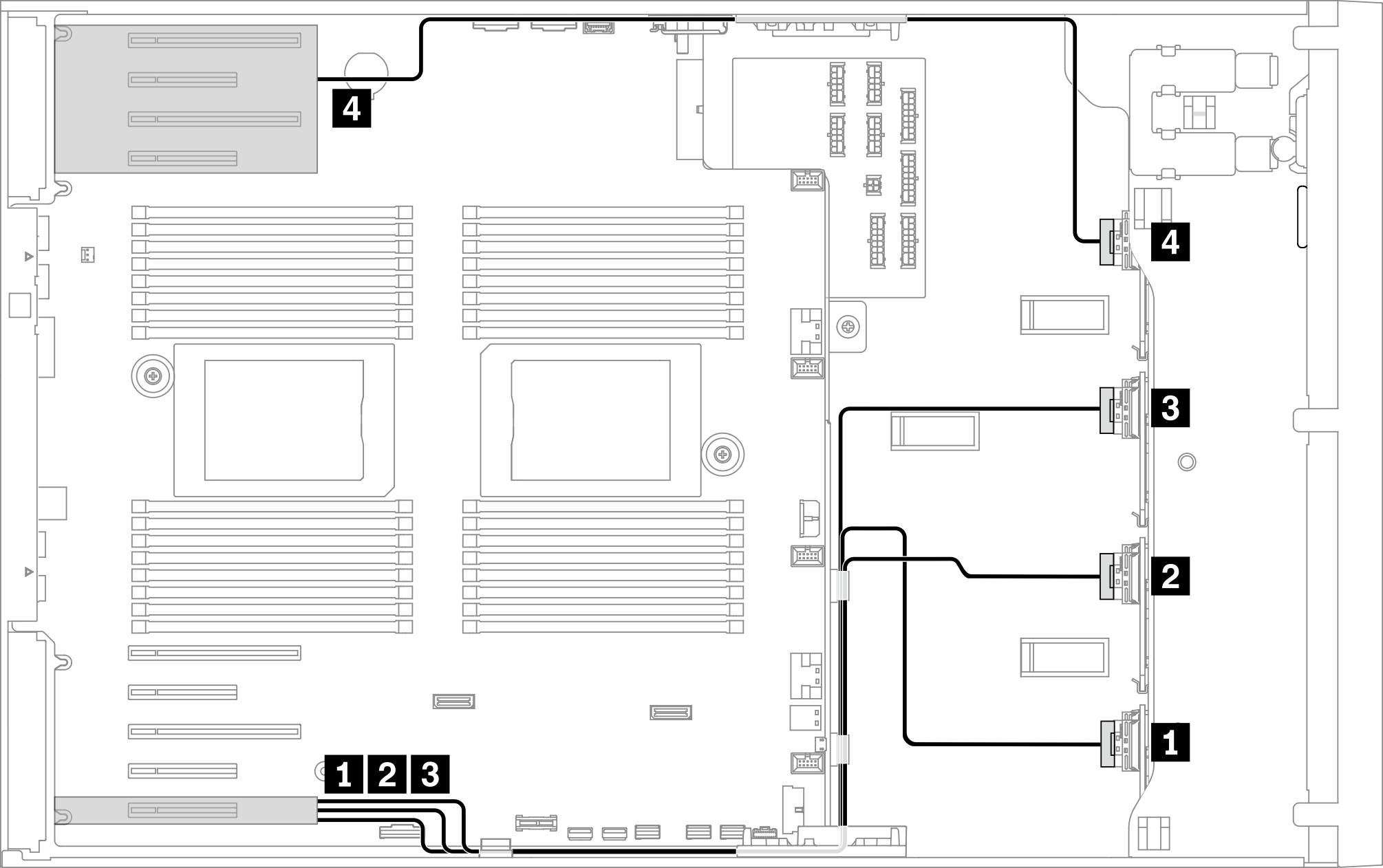

그림 1. 상단 PCIe 영역에 대한 SAS/SATA 케이블 배선
SAS/SATA cable routing to top PCIe zone
그림 2. 하단 PCIe 영역에 대한 SAS/SATA 케이블 배선
SAS/SATA cable routing to bottom PCIe zone
시작끝케이블
1 BP1: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

2 BP2: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

3 BP3: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

4 BP4: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

2 x 8i RAID/HBA + 1 x 16i RAID/HBA​

SAS/SATA 케이블 배선
주
구성에 따라 어댑터는 상단 PCIe 영역 또는 하단 PCIe 영역에 설치됩니다.
그림 3. 상단 PCIe 영역에 대한 SAS/SATA 케이블 배선
SAS/SATA cable routing to top PCIe zone
그림 4. 하단 PCIe 영역에 대한 SAS/SATA 케이블 배선
SAS/SATA cable routing to bottom PCIe zone
시작끝케이블
1 BP1: SAS/SATA

  • 16i G4: C0

  • 16i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

2 BP2: SAS/SATA

  • 16i G4: C1

  • 16i G3: C2, C3

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

3 BP3: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

4 BP4: SAS/SATA

  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

2 x 16i RAID/HBA​

SAS/SATA 케이블 배선
주
구성에 따라 어댑터는 상단 PCIe 영역 또는 하단 PCIe 영역에 설치됩니다.
그림 5. 상단 PCIe 영역에 대한 SAS/SATA 케이블 배선
SAS/SATA cable routing to top PCIe zone
그림 6. 하단 PCIe 영역에 대한 SAS/SATA 케이블 배선
SAS/SATA cable routing to bottom PCIe zone
시작끝케이블
1 BP1: SAS/SATA

  • 16i G4: C0

  • 16i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

2 BP2: SAS/SATA

  • 16i G4: C1

  • 16i G3: C2, C3

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

3 BP3: SAS/SATA

  • 16i G4: C0

  • 16i G3: C0, C1

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

4 BP4: SAS/SATA

  • 16i G4: C1

  • 16i G3: C2, C3

  • Gen 4: SlimSAS x8 - SlimSAS x8(720mm)

  • Gen 3: Mini-SAS x4*2 - SlimSAS x8(640mm)

1 x 32i RAID/HBA​

SAS/SATA 케이블 배선

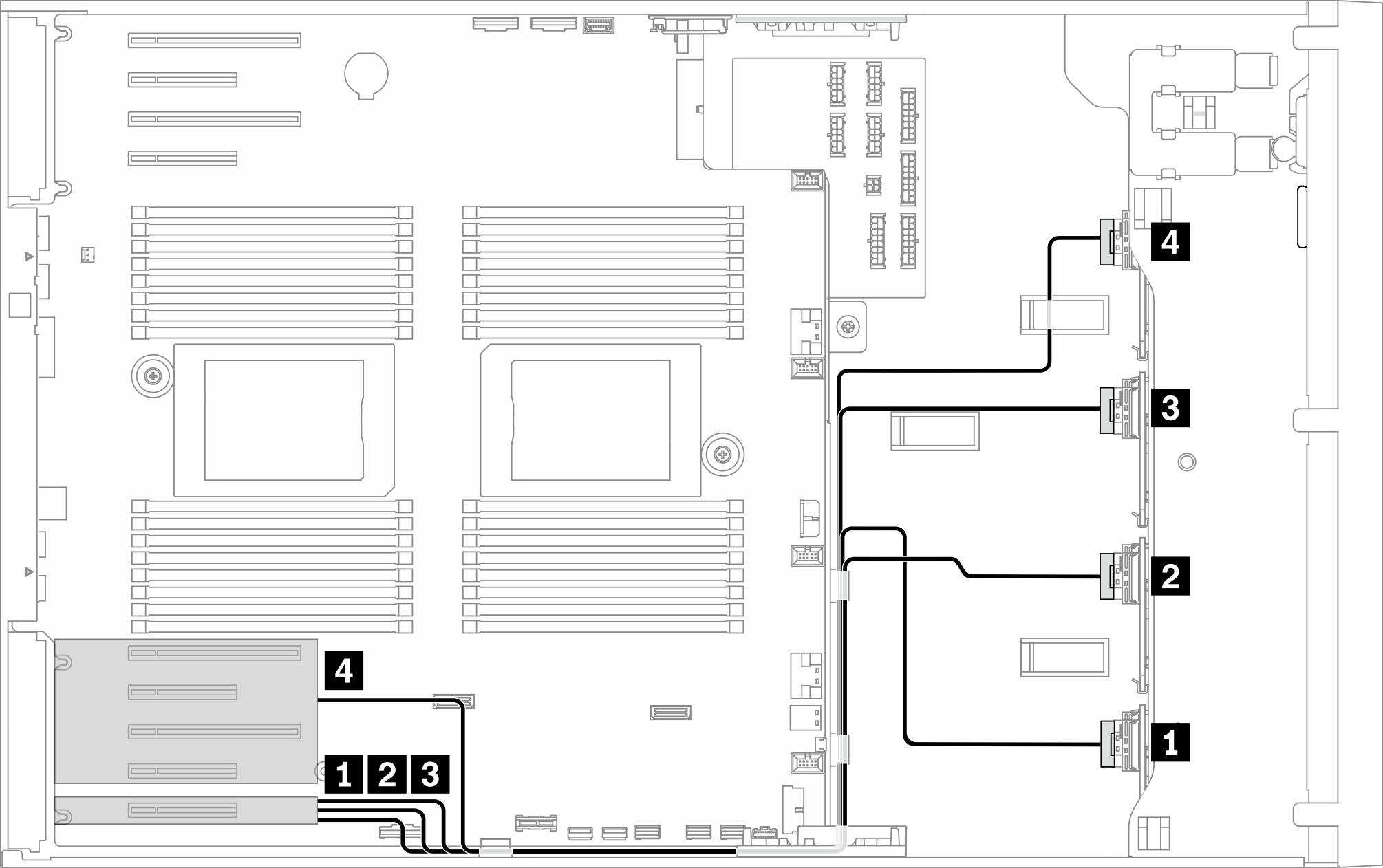

그림 7. PCIe 슬롯 9에 대한 SAS/SATA 케이블 배선
SAS/SATA cable routing to PCIe slot 9
시작끝케이블
1 BP1: SAS/SATA32i G4: C0SlimSAS x8 - SlimSAS x8(720mm)
2 BP2: SAS/SATA32i G4: C1SlimSAS x8 - SlimSAS x8(720mm)
3 BP3: SAS/SATA32i G4: C2SlimSAS x8 - SlimSAS x8(720mm)
4 BP4: SAS/SATA32i G4: C3SlimSAS x8 - SlimSAS x8(880mm)
