4 x SAS/SATA 背板
本节列出了配备 4 x SAS/SATA 2.5 英寸热插拔背板的服务器型号所需的组件。
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
请确保使用线缆导向装置和线缆夹正确布放所有线缆。
Y 型线缆在背板图示中显示为单独的线缆。
优先连接 Gen 4 RAID 适配器的线缆。
有关所使用的线缆的更多信息，请参阅背板线缆列表。
4 x 8i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|

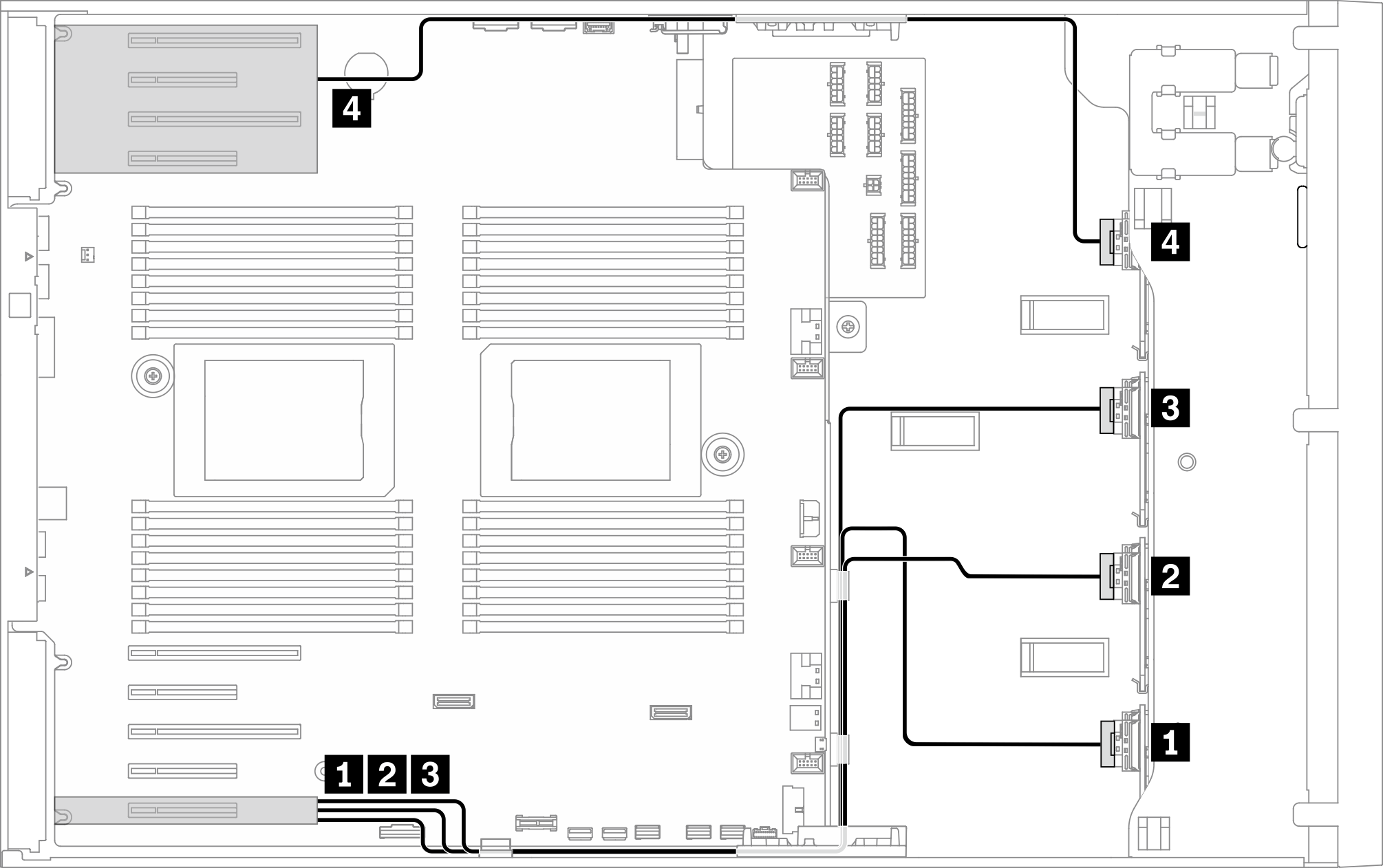

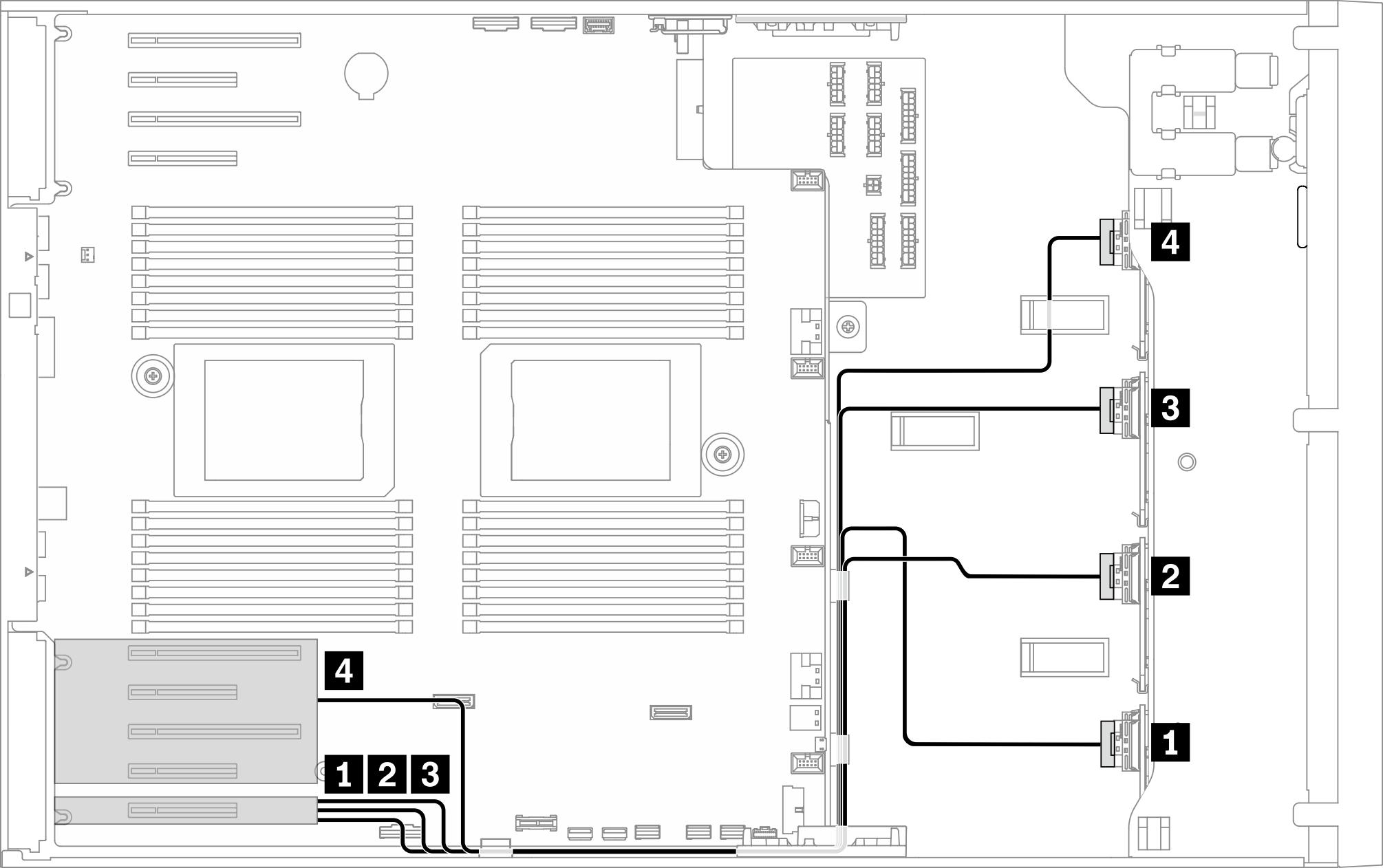

注 根据具体配置，适配器将安装在顶部 PCIe 区域或底部 PCIe 区域中。 图 1. 布放顶部 PCIe 区域的 SAS/SATA 线缆  图 2. 布放底部 PCIe 区域的 SAS/SATA 线缆  | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA |
|
|
| 2 BP2：SAS/SATA |
|
|
| 3 BP3：SAS/SATA |
|
|
| 4 BP4：SAS/SATA |
|
|
2 x 8i RAID/HBA + 1 x 16i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|
注 根据具体配置，适配器将安装在顶部 PCIe 区域或底部 PCIe 区域中。 图 3. 布放顶部 PCIe 区域的 SAS/SATA 线缆  图 4. 布放底部 PCIe 区域的 SAS/SATA 线缆  | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA |
|
|
| 2 BP2：SAS/SATA |
|
|
| 3 BP3：SAS/SATA |
|
|
| 4 BP4：SAS/SATA |
|
|
1 x 8i RAID/HBA + 1 x 24i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|
注 根据具体配置，适配器将安装在顶部 PCIe 区域或底部 PCIe 区域中。 图 5. 布放顶部 PCIe 区域的 SAS/SATA 线缆  图 6. 布放底部 PCIe 区域的 SAS/SATA 线缆  | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA | 24i G3：C0、C1 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 2 BP2：SAS/SATA | 24i G3：C2、C3 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 3 BP3：SAS/SATA | 24i G3：C4、C5 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（930 毫米） |
| 4 BP4：SAS/SATA |
|
|
2 x 8i RAID/HBA + 1 x 24i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|
注 根据具体配置，适配器将安装在顶部 PCIe 区域或底部 PCIe 区域中。 图 7. 布放顶部 PCIe 区域的 SAS/SATA 线缆 图 8. 布放底部 PCIe 区域的 SAS/SATA 线缆 | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA | 24i G3：C0、C1 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 2 BP2：SAS/SATA | 24i G3：C2、C3 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 3 BP3：SAS/SATA |
|
|
| 4 BP4：SAS/SATA |
|
|
2 x 16i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|
注 根据具体配置，适配器将安装在顶部 PCIe 区域或底部 PCIe 区域中。 图 9. 布放顶部 PCIe 区域的 SAS/SATA 线缆 图 10. 布放底部 PCIe 区域的 SAS/SATA 线缆 | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA |
|
|
| 2 BP2：SAS/SATA |
|
|
| 3 BP3：SAS/SATA |
|
|
| 4 BP4：SAS/SATA |
|
|
1 x 16i RAID/HBA + 1 x 24i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|
注 根据具体配置，适配器将安装在顶部 PCIe 区域或底部 PCIe 区域中。 图 11. 布放顶部 PCIe 区域的 SAS/SATA 线缆 图 12. 布放底部 PCIe 区域的 SAS/SATA 线缆 | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA | 24i G3：C0、C1 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 2 BP2：SAS/SATA | 24i G3：C2、C3 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 3 BP3：SAS/SATA | 16i G4：C0 | Gen 4：SlimSAS x8 转 SlimSAS x8（720 毫米） |
| 4 BP4：SAS/SATA | 16i G4：C1 | Gen 4：SlimSAS x8 转 SlimSAS x8（720 毫米） |
2 x 24i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|
注 根据具体配置，适配器将安装在顶部 PCIe 区域或底部 PCIe 区域中。 图 13. 布放顶部 PCIe 区域的 SAS/SATA 线缆 图 14. 布放底部 PCIe 区域的 SAS/SATA 线缆 | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA | 24i G3：C0、C1 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 2 BP2：SAS/SATA | 24i G3：C2、C3 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（640 毫米） |
| 3 BP3：SAS/SATA | 24i G3：C0、C1 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（930 毫米） |
| 4 BP4：SAS/SATA | 24i G3：C2、C3 | Gen 3：Mini SAS x4*2 转 SlimSAS x8（930 毫米） |
1 x 32i RAID/HBA
| SAS/SATA 线缆布放 | ||
|---|---|---|
图 15. 布放 PCIe 插槽 9 的 SAS/SATA 线缆  | ||
| 从 | 到 | 线缆 |
| 1 BP1：SAS/SATA | 32i G4：C0 | SlimSAS x8 转 SlimSAS x8（720 毫米） |
| 2 BP2：SAS/SATA | 32i G4：C1 | SlimSAS x8 转 SlimSAS x8（720 毫米） |
| 3 BP3：SAS/SATA | 32i G4：C2 | SlimSAS x8 转 SlimSAS x8（720 毫米） |
| 4 BP4：SAS/SATA | 32i G4：C3 | SlimSAS x8 转 SlimSAS x8（880 毫米） |
