4 объединительные панели SAS/SATA

В этом разделе перечислены необходимые компоненты для моделей серверов с четырьмя объединительными панелями для 2,5-дюймовых оперативно заменяемых дисков SAS/SATA.

Прим.
  • Подключения между разъемами: 11, 22, 33, ... nn

  • При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих или кабельных зажимов.

  • Y-кабели показаны как отдельные кабели на изображениях каждой объединительной панели.

  • Подключите кабели, отдавая приоритет адаптерам RAID Gen 4.

  • Дополнительные сведения об используемых кабелях см. в разделе Список кабелей для задней панели.

4 адаптера RAID/HBA 8i

Прокладка кабелей SAS/SATA
Прим.
В зависимости от конфигурации адаптер будет установлен в зону верхнего PCIe или зону нижнего PCIe.

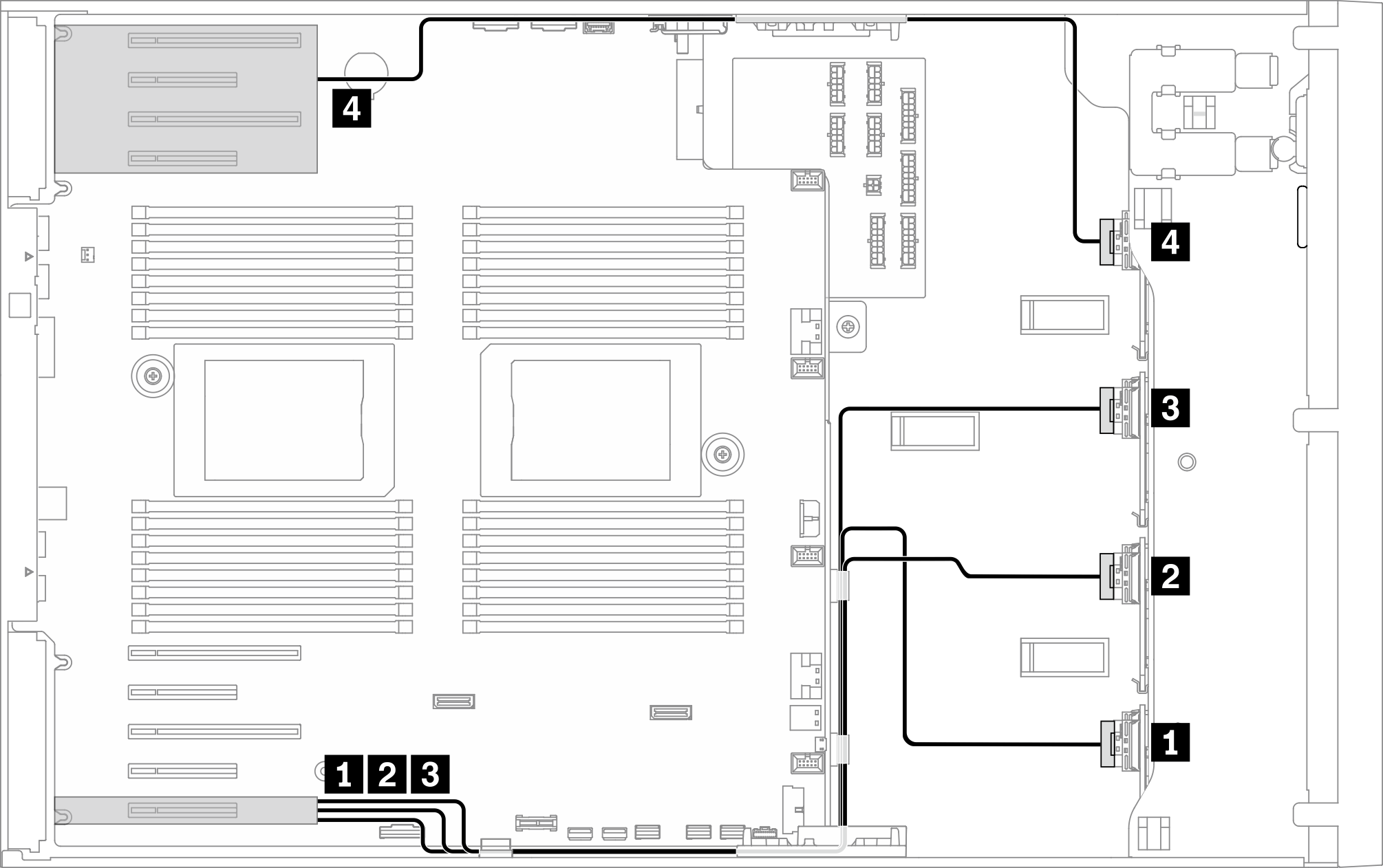

Рис. 1. Прокладка кабелей SAS/SATA к зоне верхнего PCIe
SAS/SATA cable routing to top PCIe zone

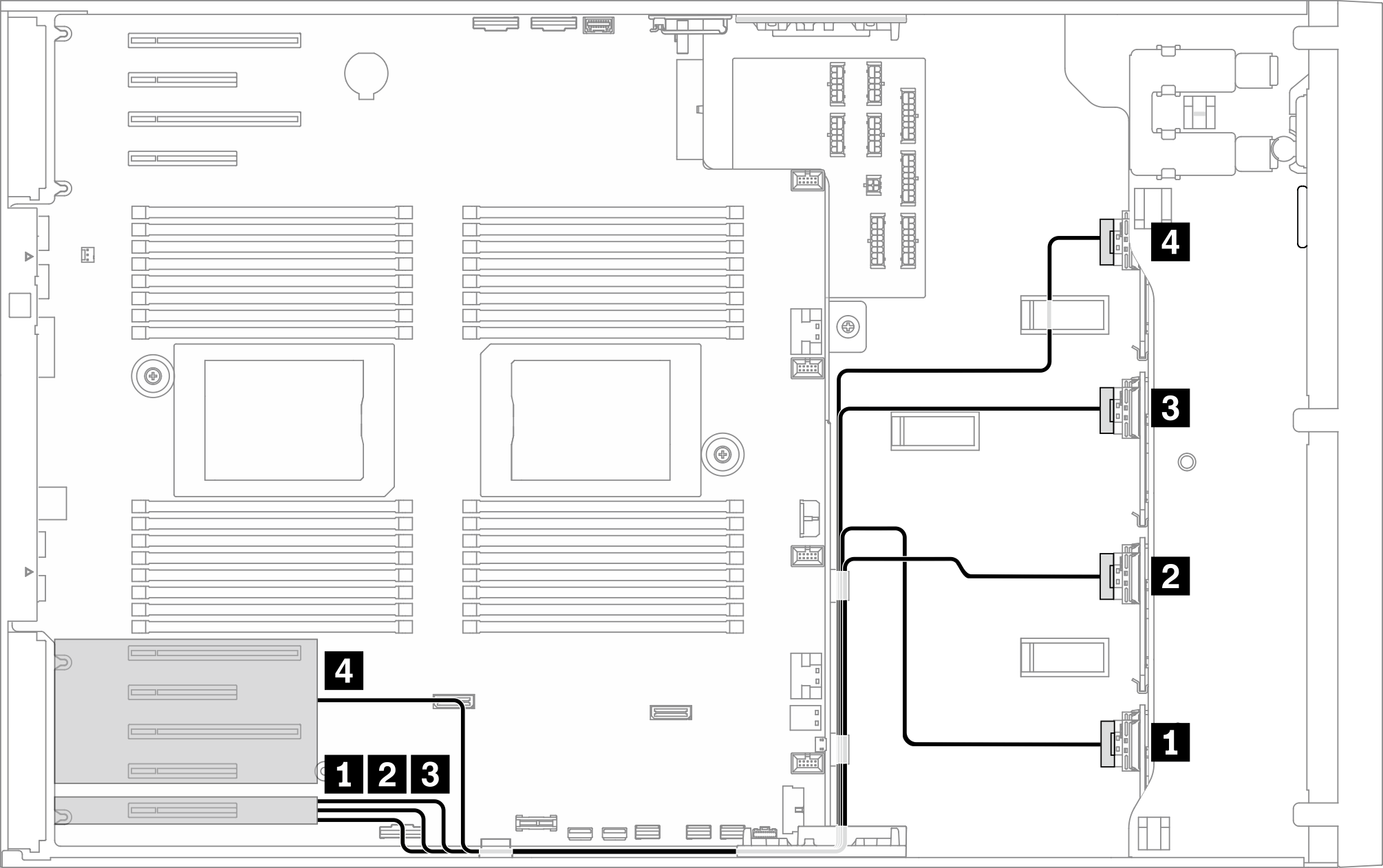

Рис. 2. Прокладка кабелей SAS/SATA к зоне нижнего PCIe
SAS/SATA cable routing to bottom PCIe zone
ОтДоКабель
1 Объединительная панель 1: SAS/SATA
  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

2 Объединительная панель 2: SAS/SATA
  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

3 Объединительная панель 3: SAS/SATA
  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

4 Объединительная панель 4: SAS/SATA
  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

2 адаптера RAID/HBA 8i + 1 адаптер RAID/HBA 16i

Прокладка кабелей SAS/SATA
Прим.
В зависимости от конфигурации адаптер будет установлен в зону верхнего PCIe или зону нижнего PCIe.
Рис. 3. Прокладка кабелей SAS/SATA к зоне верхнего PCIe
SAS/SATA cable routing to top PCIe zone
Рис. 4. Прокладка кабелей SAS/SATA к зоне нижнего PCIe
SAS/SATA cable routing to bottom PCIe zone
ОтДоКабель
1 Объединительная панель 1: SAS/SATA
  • 16i G4: C0

  • 16i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

2 Объединительная панель 2: SAS/SATA
  • 16i G4: C1

  • 16i G3: C2, C3

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

3 Объединительная панель 3: SAS/SATA
  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

4 Объединительная панель 4: SAS/SATA
  • 8i G4: C0

  • 8i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

2 адаптера RAID/HBA 16i

Прокладка кабелей SAS/SATA
Прим.
В зависимости от конфигурации адаптер будет установлен в зону верхнего PCIe или зону нижнего PCIe.
Рис. 5. Прокладка кабелей SAS/SATA к зоне верхнего PCIe
SAS/SATA cable routing to top PCIe zone
Рис. 6. Прокладка кабелей SAS/SATA к зоне нижнего PCIe
SAS/SATA cable routing to bottom PCIe zone
ОтДоКабель
1 Объединительная панель 1: SAS/SATA
  • 16i G4: C0

  • 16i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

2 Объединительная панель 2: SAS/SATA
  • 16i G4: C1

  • 16i G3: C2, C3

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

3 Объединительная панель 3: SAS/SATA
  • 16i G4: C0

  • 16i G3: C0, C1

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

4 Объединительная панель 4: SAS/SATA
  • 16i G4: C1

  • 16i G3: C2, C3

  • Gen 4: SlimSAS x8 — SlimSAS x8 (720 мм)

  • Gen 3: Mini-SAS x4*2 — SlimSAS x8 (640 мм)

1 адаптер RAID/HBA 32i

Прокладка кабелей SAS/SATA
Рис. 7. Прокладка кабелей SAS/SATA к гнезду PCIe 9
SAS/SATA cable routing to PCIe slot 9
ОтДоКабель
1 Объединительная панель 1: SAS/SATA32i G4: C0SlimSAS x8 — SlimSAS x8 (720 мм)
2 Объединительная панель 2: SAS/SATA32i G4: C1SlimSAS x8 — SlimSAS x8 (720 мм)
3 Объединительная панель 3: SAS/SATA32i G4: C2SlimSAS x8 — SlimSAS x8 (720 мм)
4 Объединительная панель 4: SAS/SATA32i G4: C3SlimSAS x8 — SlimSAS x8 (880 мм)
