4 fonds de panier SAS/SATA
Cette section énumère les éléments requis pour les modèles de serveurs équipés de quatre fonds de panier remplaçables à chaud SAS/SATA 2,5 pouces.
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation.
Les câbles en Y sont présentés en tant que câbles individuels dans les illustrations de chaque fond de panier.
Connectez les câbles en accordant la priorité aux adaptateurs RAID Gen 4.
Pour obtenir plus d’informations sur les câbles utilisés, voir Liste de câbles de fond de panier.
4 RAID/HBA 8i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|

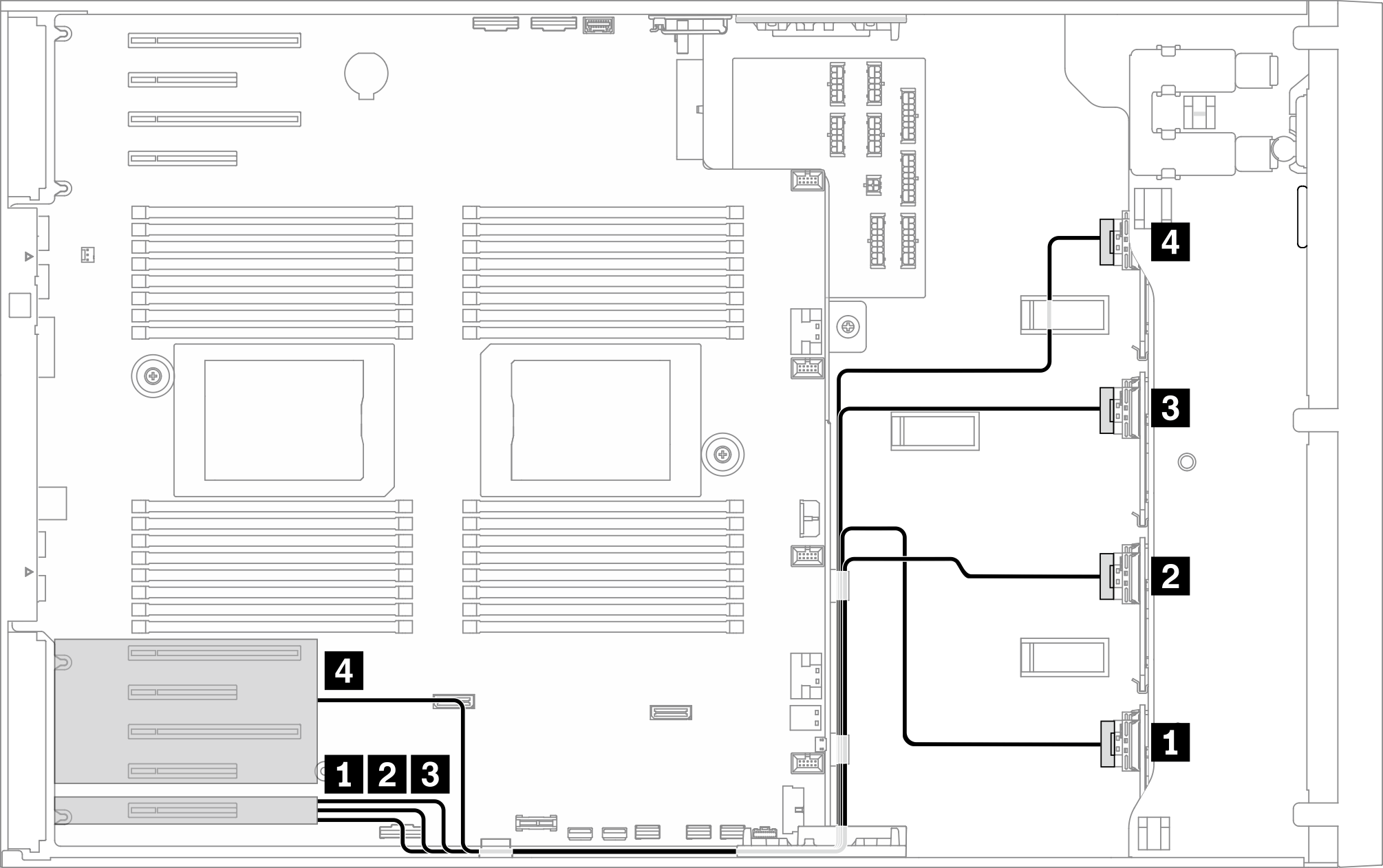

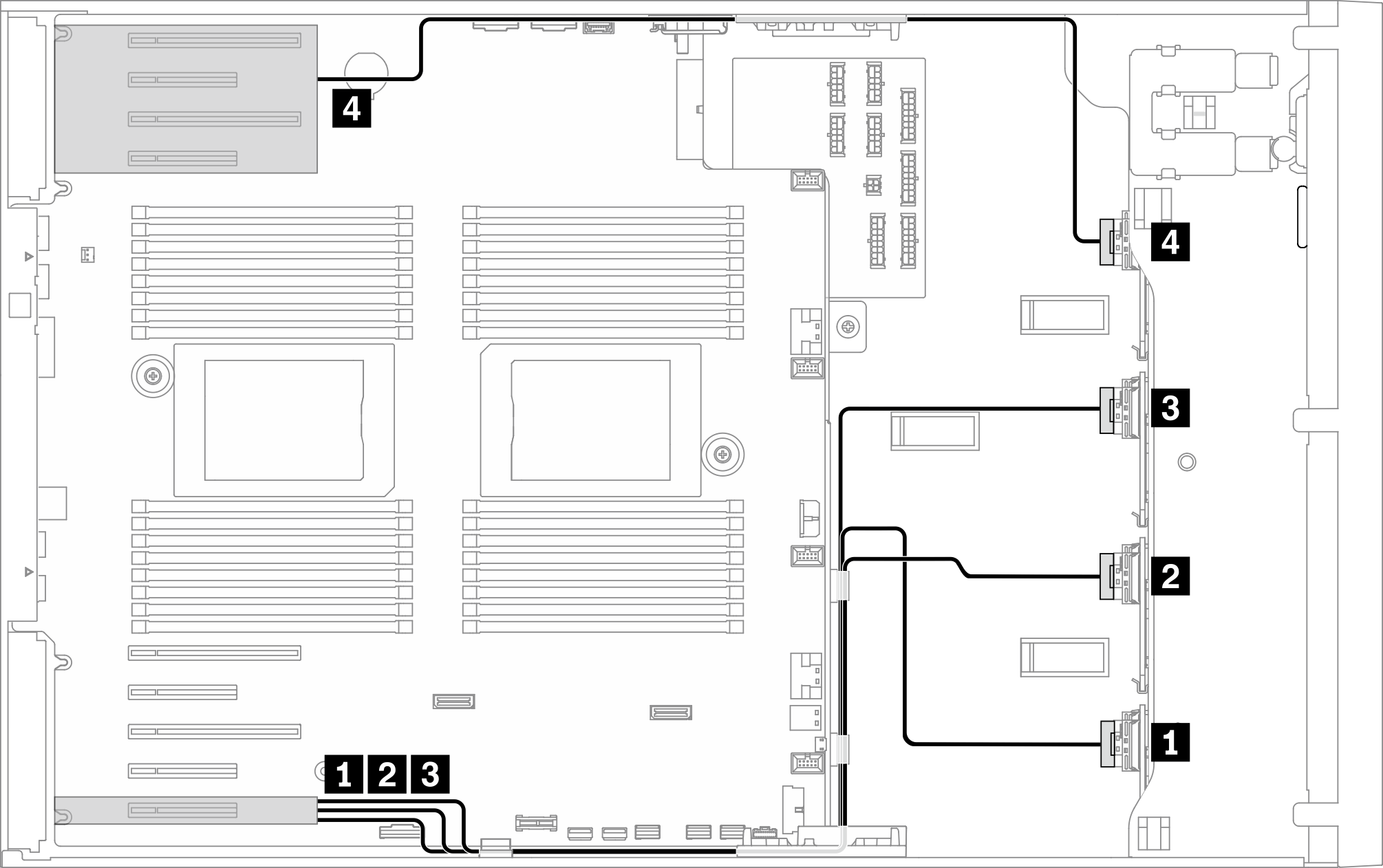

Remarque Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 1. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure  Figure 2. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure  | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA |
|
|
| 2 BP2 : SAS/SATA |
|
|
| 3 BP3 : SAS/SATA |
|
|
| 4 BP4 : SAS/SATA |
|
|
2 RAID/HBA 8i + 1 RAID/HBA 16i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|
Remarque Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 3. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure  Figure 4. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure  | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA |
|
|
| 2 BP2 : SAS/SATA |
|
|
| 3 BP3 : SAS/SATA |
|
|
| 4 BP4 : SAS/SATA |
|
|
1 RAID/HBA 8i + 1 RAID/HBA 24i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|
Remarque Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 5. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure  Figure 6. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure  | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA | 24i G3 : C0, C1 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 2 BP2 : SAS/SATA | 24i G3 : C2, C3 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 3 BP3 : SAS/SATA | 24i G3 : C4, C5 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (930 mm) |
| 4 BP4 : SAS/SATA |
|
|
2 RAID/HBA 8i + 1 RAID/HBA 24i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|
Remarque Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 7. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 8. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA | 24i G3 : C0, C1 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 2 BP2 : SAS/SATA | 24i G3 : C2, C3 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 3 BP3 : SAS/SATA |
|
|
| 4 BP4 : SAS/SATA |
|
|
2 RAID/HBA 16i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|
Remarque Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 9. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 10. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA |
|
|
| 2 BP2 : SAS/SATA |
|
|
| 3 BP3 : SAS/SATA |
|
|
| 4 BP4 : SAS/SATA |
|
|
1 RAID/HBA 16i + 1 RAID/HBA 24i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|
Remarque Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 11. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 12. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA | 24i G3 : C0, C1 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 2 BP2 : SAS/SATA | 24i G3 : C2, C3 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 3 BP3 : SAS/SATA | 16i G4 : C0 | Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) |
| 4 BP4 : SAS/SATA | 16i G4 : C1 | Gen 4 : SlimSAS x8 vers SlimSAS x8 (720 mm) |
2 RAID/HBA 24i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|
Remarque Selon la configuration du serveur, l’adaptateur sera installé dans la partie PCIe supérieure ou dans la partie PCIe inférieure. Figure 13. Cheminement des câbles SAS/SATA vers la partie PCIe supérieure Figure 14. Cheminement des câbles SAS/SATA vers la partie PCIe inférieure | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA | 24i G3 : C0, C1 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 2 BP2 : SAS/SATA | 24i G3 : C2, C3 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (640 mm) |
| 3 BP3 : SAS/SATA | 24i G3 : C0, C1 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (930 mm) |
| 4 BP4 : SAS/SATA | 24i G3 : C2, C3 | Gen 3 : Mini-SAS x4*2 vers SlimSAS x8 (930 mm) |
1 RAID/HBA 32i
| Cheminement des câbles SAS/SATA | ||
|---|---|---|
Figure 15. Cheminement des câbles SAS/SATA vers l’emplacement PCIe 9  | ||
| De | Vers | Câble |
| 1 BP1 : SAS/SATA | 32i G4 : C0 | SlimSAS x8 vers SlimSAS x8 (720 mm) |
| 2 BP2 : SAS/SATA | 32i G4 : C1 | SlimSAS x8 vers SlimSAS x8 (720 mm) |
| 3 BP3 : SAS/SATA | 32i G4 : C2 | SlimSAS x8 vers SlimSAS x8 (720 mm) |
| 4 BP4 : SAS/SATA | 32i G4 : C3 | SlimSAS x8 vers SlimSAS x8 (880 mm) |
