Combinaisons mixtes

Parcourez la présente rubrique pour localiser la combinaison avec des fonds de panier d’unité SAS/SATA et AnyBay.

BP1

8i (tri-mode)

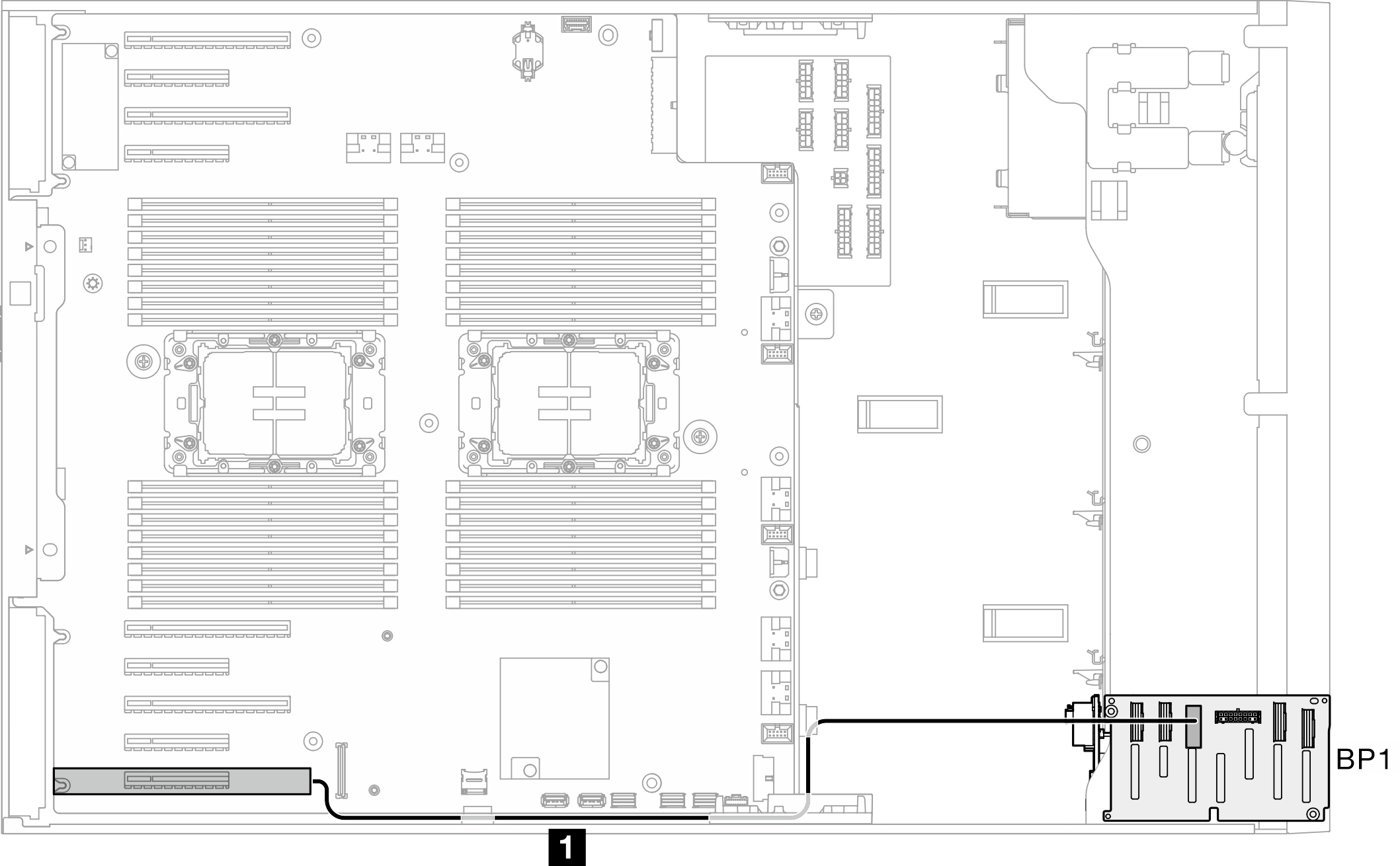

Tableau 1. Cheminement des câbles d’unité 2,5 pouces - 8i (tri-mode)
DeVersFonds de panier
1 8i G4 : C01 SAS/SATA, BP1BP1 : SAS/SATA/NVMe

BP4

8i (BP4) ; VROC (BP4)

Tableau 2. Cheminement des câbles d’unité 2,5 pouces - 8i (BP4) ; VROC (BP4)
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a .PCIe 6, carte mère
  • 4s
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • 4s SAS/SATA, BP4
  • BP4 : SAS/SATA/NVMe
  • BP3 : vide
  • BP2 : vide
  • BP1 : vide

BP12

16i (tri-mode)

Tableau 3. Cheminement des câbles d’unité 2,5 pouces - 16i (tri-mode)
DeVersFonds de panier
  • 2 16i G4 : C1
  • 1 16i G4 : C0
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP2 : SAS/SATA/NVMe
  • BP1 : SAS/SATA/NVMe

BP34

8i (BP3) ; VROC (BP34)

Tableau 4. Cheminement des câbles d’unité 2,5 pouces - 8i (BP3) ; VROC (BP34)
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 3b PCIe 4, carte mère
  • 3b PCIe 3, carte mère
  • 3a C0, resynchroniseur
  • 3a C1, resynchroniseur
  • 3s
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • 3b NVMe 4-5, BP3
  • 3b NVMe 6-7, BP3
  • 3a NVMe 0-1, BP3
  • 3a NVMe 2-3, BP3
  • 3s SAS/SATA, BP3
  • BP4 : NVMe
  • BP3 : SAS/SATA/NVMe
  • BP2 : vide
  • BP1 : vide

BP14

8i (BP1) ; 8i (BP4) ; VROC (BP4)

Tableau 5. Cheminement des câbles d’unité 2,5 pouces - 8i (BP1) ; 8i (BP4) ; VROC (BP4)
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4s
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 2 Non disponible
  • 1
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • 4s SAS/SATA, BP4
  • 2 Non disponible
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : vide
  • BP2 : vide
  • BP1 : SAS/SATA

16i (BP14) ; VROC (BP4)

Tableau 6. Cheminement des câbles d’unité 2,5 pouces - 16i (BP14) ; VROC (BP4)
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4s
  • 16i G4 : C1
  • 16i G3 : C2, C3
  • 1
  • 16i G4 : C0
  • 16i G3 : C0, C1
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • 4s SAS/SATA, BP4
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : vide
  • BP2 : vide
  • BP1 : SAS/SATA

BP234

8i (BP2) ; VROC (BP234)

Tableau 7. Cheminement des câbles d’unité 2,5 pouces - 8i (BP2) ; VROC (BP234)
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 3b C0, resynchroniseur
  • 3b C1, resynchroniseur
  • 3a PCIe 4, carte mère
  • 3a PCIe 3, carte mère
  • 2b C0, resynchroniseur
  • 2b C1, resynchroniseur
  • 2a C0, resynchroniseur
  • 2a C1, resynchroniseur
  • 2s
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • 3b NVMe 4-5, BP3
  • 3b NVMe 6-7, BP3
  • 3a NVMe 0-1, BP3
  • 3a NVMe 2-3, BP3
  • 2b NVMe 0-1, BP2
  • 2b NVMe 2-3, BP2
  • 2a NVMe 4-5, BP2
  • 2a NVMe 6-7, BP2
  • 2s SAS/SATA, BP2
  • BP4 : NVMe
  • BP3 : NVMe
  • BP2 : SAS/SATA/NVMe
  • BP1 : vide

BP124

16i (BP12) ; 8i (BP4) ; VROC (BP4)

Tableau 8. Cheminement des câbles d’unité 2,5 pouces - 16i (BP12) ; 8i (BP4) ; VROC (BP4)
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4s
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 2
  • 16i G4 : C1
  • 16i G3 : C2, C3
  • 1
  • 16i G4 : C0
  • 16i G3 : C0, C1
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • 4s SAS/SATA, BP4
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : vide
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA

8i (BP124) ; VROC (BP4)

Tableau 9. Cheminement des câbles d’unité 2,5 pouces - 8i (BP124) ; VROC (BP4)
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4s
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 2
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 1
  • 8i G4 : C0
  • 8i G3 : C0, C1
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • 4s SAS/SATA, BP4
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : vide
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA

32i (BP124) ; VROC (BP4)

Tableau 10. Cheminement des câbles d’unité 2,5 pouces - 32i (BP124) ; VROC (BP4)
Unités NVMe
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • BP4 : SAS/SATA/NVMe
  • BP3 : vide
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA
Unités SAS/SATA
DeVersFonds de panier
  • 4 32i : C3
  • 3 Non disponible
  • 2 32i : C1
  • 1 32i : C0
  • 4 SAS/SATA, BP4
  • 3 Non disponible
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : vide
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA

BP1234

16i (BP12) ; 8i (BP34) ; VROC (BP4)

Tableau 11. Cheminement des câbles d’unité 2,5 pouces - 16i (BP12) ; 8i (BP34) ; VROC (BP4)
Unités NVMe
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA
Unités SAS/SATA
DeVersFonds de panier
4
  • 8i G4 : C0
  • 8i G3 : C0, C1
3
  • 8i G4 : C0
  • 8i G3 : C0, C1
2
  • 16i G4 : C1
  • 16i G3 : C2, C3
1
  • 16i G4 : C0
  • 16i G3 : C0, C1
  • 4 SAS/SATA, BP4
  • 3 SAS/SATA, BP3
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA

16i (BP12) ; 16i (BP34) ; VROC (BP4)

Tableau 12. Cheminement des câbles d’unité 2,5 pouces - 16i (BP12) ; 16i (BP34) ; VROC (BP4)
Unités NVMe
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA
Unités SAS/SATA
DeVersFonds de panier
4
  • 16i G4 : C1
  • 16i G3 : C2, C3
3
  • 16i G4 : C0
  • 16i G3 : C0, C1
2
  • 16i G4 : C1
  • 16i G3 : C2, C3
1
  • 16i G4 : C0
  • 16i G3 : C0, C1
  • 4 SAS/SATA, BP4
  • 3 SAS/SATA, BP3
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA

32i (BP1234) ; VROC (BP4)

Tableau 13. Cheminement des câbles d’unité 2,5 pouces - 32i (BP1234) ; VROC (BP4)
Unités NVMe
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA
Unités SAS/SATA
DeVersFonds de panier
  • 4 32i : C3
  • 3 32i : C2
  • 2 32i : C1
  • 1 32i : C0
  • 4 SAS/SATA, BP4
  • 3 SAS/SATA, BP3
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA

16i (BP12) ; CFF (BP34) ; VROC (BP4)

Tableau 14. Cheminement des câbles d’unité 2,5 pouces - 16i (BP12) ; CFF (BP34) ; VROC (BP4)
Unités NVMe
DeVersFonds de panier
  • 4b PCIe 1, carte mère
  • 4b PCIe 2, carte mère
  • 4a PCIe 5, carte mère
  • 4a PCIe 6, carte mère
  • 4b NVMe 4-5, BP4
  • 4b NVMe 6-7, BP4
  • 4a NVMe 0-1, BP4
  • 4a NVMe 2-3, BP4
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA
Unités SAS/SATA
DeVersFonds de panier
  • 6Connecteur d’interface, CFF
  • 5 Connecteur d’alimentation, CFF
  • 4 C2 et C3, RAID CFF
  • 3 C0 et C1, RAID CFF
  • 2
  • 16i G4 : C1
  • 16i G3 : C2, C3
  • 1
  • 16i G4 : C0
  • 16i G3 : C0, C1
  • 6 PCIe 3, carte mère
  • 5 Connecteur d’alimentation CFF, carte mère
  • 4 SAS/SATA, BP4
  • 3 SAS/SATA, BP3
  • 2 SAS/SATA, BP2
  • 1 SAS/SATA, BP1
  • BP4 : SAS/SATA/NVMe
  • BP3 : SAS/SATA
  • BP2 : SAS/SATA
  • BP1 : SAS/SATA
