混在した組み合わせ

SAS/SATA および AnyBay ドライブ・バックプレーンとの組み合わせを見つけるには、このトピックを参照してください。

BP1

8i (トライモード)

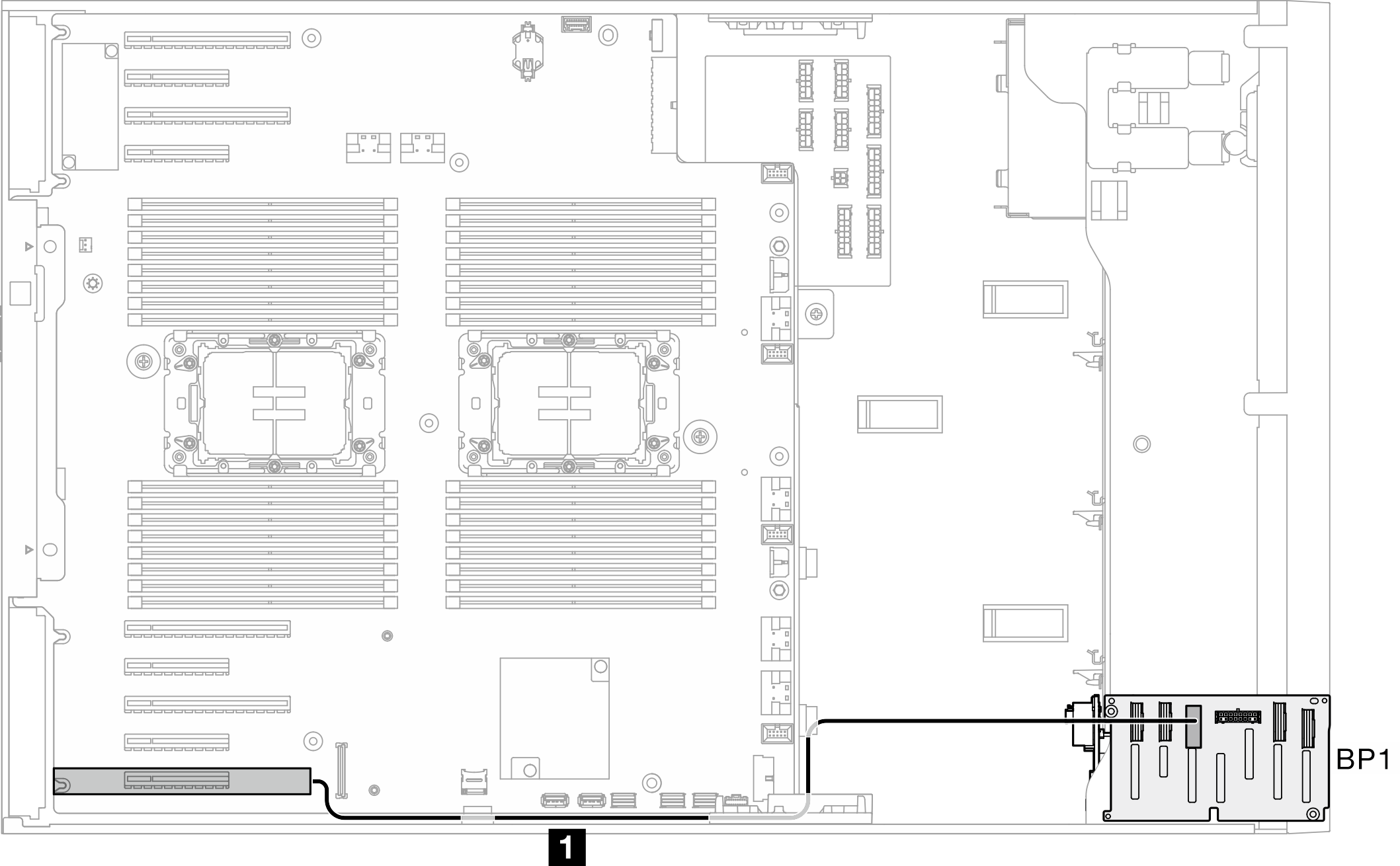

表 1. 2.5 インチ ドライブのケーブル配線 - 8i (トライモード)
始点終点バックプレーン
1 8i G4: C01 SAS/SATA、BP1BP1: SAS/SATA/NVMe

BP4

8i (BP4)、VROC (BP4)

表 2. 2.5 インチ ドライブのケーブル配線 - 8i (BP4)、VROC (BP4)
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a . PCIe 6、システム・ボード
  • 4s
  • 8i G4: C0
  • 8i G3: C0、C1
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • 4s SAS/SATA、BP4
  • BP4: SAS/SATA/NVMe
  • BP3: 空
  • BP2: 空
  • BP1: 空

BP12

16i (トライモード)

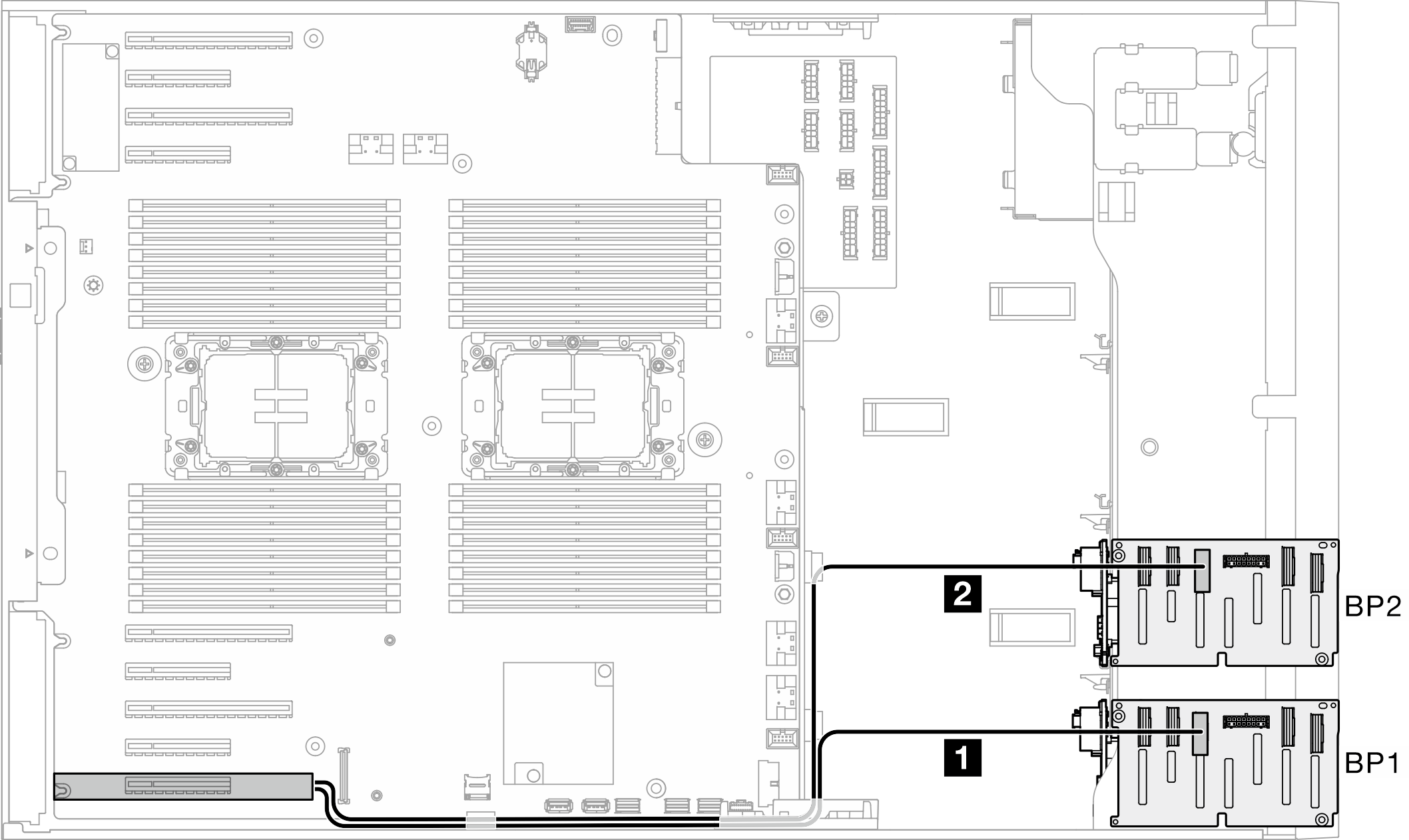

表 3. 2.5 インチ ドライブ・ケーブル配線 - 16i (トライモード)
始点終点バックプレーン
  • 2 16i G4: C1
  • 1 16i G4: C0
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP2: SAS/SATA/NVMe
  • BP1: SAS/SATA/NVMe

BP34

8i (BP3)、VROC (BP34)

表 4. 2.5 インチ ドライブのケーブル配線 - 8i (BP3)、VROC (BP34)
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 3b PCIe 4、システム・ボード
  • 3b PCIe 3、システム・ボード
  • 3a C0、リタイマー
  • 3a C1、リタイマー
  • 3s
  • 8i G4: C0
  • 8i G3: C0、C1
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • 3b NVMe 4-5、BP3
  • 3b NVMe 6-7、BP3
  • 3a NVMe 0-1、BP3
  • 3a NVMe 2-3、BP3
  • 3s SAS/SATA、BP3
  • BP4: NVMe
  • BP3: SAS/SATA/NVMe
  • BP2: 空
  • BP1: 空

BP14

8i (BP1)、8i (BP4)、VROC (BP4)

表 5. 2.5 インチ ドライブのケーブル配線 - 8i (BP1)、8i (BP4)、VROC (BP4)
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4s
  • 8i G4: C0
  • 8i G3: C0、C1
  • 2 NA
  • 1
  • 8i G4: C0
  • 8i G3: C0、C1
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • 4s SAS/SATA、BP4
  • 2 NA
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: 空
  • BP2: 空
  • BP1: SAS/SATA

16i (BP14)、VROC (BP4)

表 6. 2.5 インチ ドライブのケーブル配線 - 16i (BP14)、VROC (BP4)
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4s
  • 16i G4: C1
  • 16i G3: C2、C3
  • 1
  • 16i G4: C0
  • 16i G3: C0、C1
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • 4s SAS/SATA、BP4
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: 空
  • BP2: 空
  • BP1: SAS/SATA

BP234

8i (BP2)、VROC (BP234)

表 7. 2.5 インチ ドライブのケーブル配線 - 8i (BP2)、VROC (BP234)
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 3b C0、リタイマー
  • 3b C1、リタイマー
  • 3a PCIe 4、システム・ボード
  • 3a PCIe 3、システム・ボード
  • 2b C0、リタイマー
  • 2b C1、リタイマー
  • 2a C0、リタイマー
  • 2a C1、リタイマー
  • 2s
  • 8i G4: C0
  • 8i G3: C0、C1
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • 3b NVMe 4-5、BP3
  • 3b NVMe 6-7、BP3
  • 3a NVMe 0-1、BP3
  • 3a NVMe 2-3、BP3
  • 2b NVMe 0-1、BP2
  • 2b NVMe 2-3、BP2
  • 2a NVMe 4-5、BP2
  • 2a NVMe 6-7、BP2
  • 2s SAS/SATA、BP2
  • BP4: NVMe
  • BP3: NVMe
  • BP2: SAS/SATA/NVMe
  • BP1: 空

BP124

16i (BP12)、8i (BP4)、VROC (BP4)

表 8. 2.5 インチ ドライブのケーブル配線 - 16i (BP12)、8i (BP4)、VROC (BP4)
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4s
  • 8i G4: C0
  • 8i G3: C0、C1
  • 2
  • 16i G4: C1
  • 16i G3: C2、C3
  • 1
  • 16i G4: C0
  • 16i G3: C0、C1
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • 4s SAS/SATA、BP4
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: 空
  • BP2: SAS/SATA
  • BP1: SAS/SATA

8i (BP124)、VROC (BP4)

表 9. 2.5 インチ ドライブのケーブル配線 - 8i (BP124)、VROC (BP4)
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4s
  • 8i G4: C0
  • 8i G3: C0、C1
  • 2
  • 8i G4: C0
  • 8i G3: C0、C1
  • 1
  • 8i G4: C0
  • 8i G3: C0、C1
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • 4s SAS/SATA、BP4
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: 空
  • BP2: SAS/SATA
  • BP1: SAS/SATA

32i (BP124)、VROC (BP4)

表 10. 2.5 インチ ドライブのケーブル配線 - 32i (BP124)、VROC (BP4)
NVMe ドライブ
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • BP4: SAS/SATA/NVMe
  • BP3: 空
  • BP2: SAS/SATA
  • BP1: SAS/SATA
SAS/SATA ドライブ
始点終点バックプレーン
  • 4 32i: C3
  • 3 NA
  • 2 32i: C1
  • 1 32i: C0
  • 4 SAS/SATA、BP4
  • 3 NA
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: 空
  • BP2: SAS/SATA
  • BP1: SAS/SATA

BP1234

16i (BP12)、8i (BP34)、VROC (BP4)

表 11. 2.5 インチ ドライブのケーブル配線 - 16i (BP12)、8i (BP34)、VROC (BP4)
NVMe ドライブ
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA
SAS/SATA ドライブ
始点終点バックプレーン
4
  • 8i G4: C0
  • 8i G3: C0、C1
3
  • 8i G4: C0
  • 8i G3: C0、C1
2
  • 16i G4: C1
  • 16i G3: C2、C3
1
  • 16i G4: C0
  • 16i G3: C0、C1
  • 4 SAS/SATA、BP4
  • 3 SAS/SATA、BP3
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA

16i (BP12)、16i (BP34)、VROC (BP4)

表 12. 2.5 インチ ドライブのケーブル配線 - 16i (BP12)、16i (BP34)、VROC (BP4)
NVMe ドライブ
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA
SAS/SATA ドライブ
始点終点バックプレーン
4
  • 16i G4: C1
  • 16i G3: C2、C3
3
  • 16i G4: C0
  • 16i G3: C0、C1
2
  • 16i G4: C1
  • 16i G3: C2、C3
1
  • 16i G4: C0
  • 16i G3: C0、C1
  • 4 SAS/SATA、BP4
  • 3 SAS/SATA、BP3
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA

32i (BP1234)、VROC (BP4)

表 13. 2.5 インチ ドライブのケーブル配線 - 32i (BP1234)、VROC (BP4)
NVMe ドライブ
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA
SAS/SATA ドライブ
始点終点バックプレーン
  • 4 32i: C3
  • 3 32i: C2
  • 2 32i: C1
  • 1 32i: C0
  • 4 SAS/SATA、BP4
  • 3 SAS/SATA、BP3
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA

16i (BP12)、CFF (BP34)、VROC (BP4)

表 14. 2.5 インチ ドライブのケーブル配線 - 16i (BP12)、CFF (BP34)、VROC (BP4)
NVMe ドライブ
始点終点バックプレーン
  • 4b PCIe 1、システム・ボード
  • 4b PCIe 2、システム・ボード
  • 4a PCIe 5、システム・ボード
  • 4a PCIe 6、システム・ボード
  • 4b NVMe 4-5、BP4
  • 4b NVMe 6-7、BP4
  • 4a NVMe 0-1、BP4
  • 4a NVMe 2-3、BP4
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA
SAS/SATA ドライブ
始点終点バックプレーン
  • 6信号コネクター、CFF
  • 5 電源コネクター、CFF
  • 4 C2 & C3、CFF RAID
  • 3 C0 & C1、CFF RAID
  • 2
  • 16i G4: C1
  • 16i G3: C2、C3
  • 1
  • 16i G4: C0
  • 16i G3: C0、C1
  • 6 PCIe 3、システム・ボード
  • 5 CFF 電源コネクター、システム・ボード
  • 4 SAS/SATA、BP4
  • 3 SAS/SATA、BP3
  • 2 SAS/SATA、BP2
  • 1 SAS/SATA、BP1
  • BP4: SAS/SATA/NVMe
  • BP3: SAS/SATA
  • BP2: SAS/SATA
  • BP1: SAS/SATA
