Gemischte Kombinationen

Mithilfe der Informationen in diesem Abschnitt können Sie die Kombination mit Rückwandplatinen für SAS/SATA‑ und AnyBay-Laufwerke identifizieren.

BP1

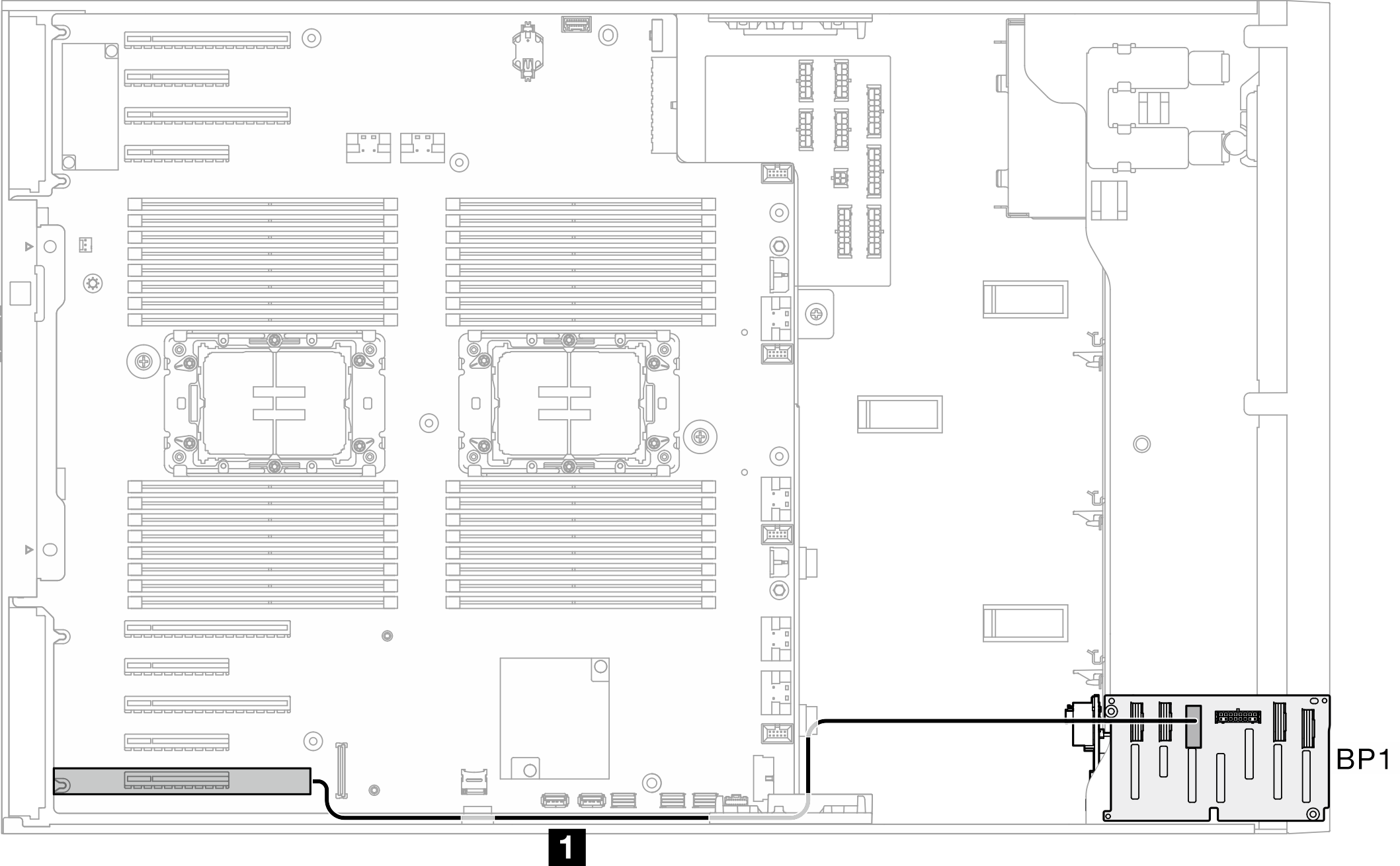

8i (Tri-Modus)

Tabelle 1. Kabelführung für 2,5-Zoll-Laufwerke – 8i (Tri-Modus)

Von	Zu	Rückwandplatinen
`1` 8i G4: C0	`1` SAS/SATA, BP1	BP1: SAS/SATA/NVMe

BP4

8i (BP4); VROC (BP4)

Tabelle 2. Kabelführung für 2,5-Zoll-Laufwerke – 8i (BP4); VROC (BP4)

Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` .PCIe 6, Systemplatine `4s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4	BP4: SAS/SATA/NVMe BP3: frei BP2: frei BP1: frei

BP12

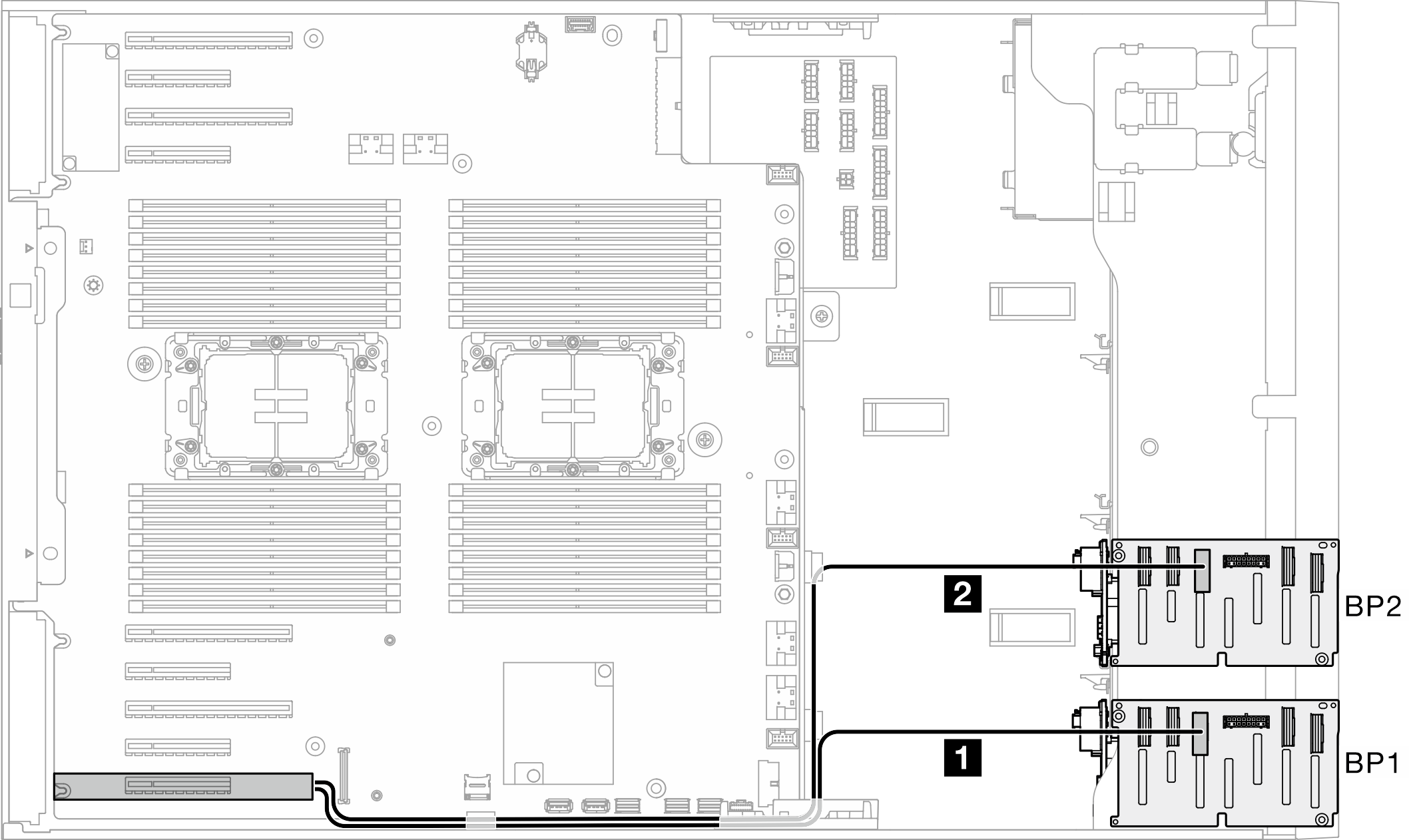

16i (Tri-Modus)

Tabelle 3. Kabelführung für 2,5-Zoll-Laufwerke – 16i (Tri-Modus)

Von	Zu	Rückwandplatinen
`2` 16i G4: C1 `1` 16i G4: C0	`2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP2: SAS/SATA/NVMe BP1: SAS/SATA/NVMe

BP34

8i (BP3); VROC (BP34)

Tabelle 4. Kabelführung für 2,5-Zoll-Laufwerke – 8i (BP3); VROC (BP34)

Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine `3b` PCIe 4, Systemplatine `3b` PCIe 3, Systemplatine `3a` C0, Retimer `3a` C1, Retimer `3s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `3b` NVMe 4–5, BP3 `3b` NVMe 6–7, BP3 `3a` NVMe 0–1, BP3 `3a` NVMe 2–3, BP3 `3s` SAS/SATA, BP3	BP4: NVMe BP3: SAS/SATA/NVMe BP2: frei BP1: frei

BP14

8i (BP1); 8i (BP4); VROC (BP4)

Tabelle 5. Kabelführung für 2,5-Zoll-Laufwerke – 8i (BP1); 8i (BP4); VROC (BP4)

Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine `4s` 8i G4: C0 8i G3: C0, C1 `2` NA `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `2` NA `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: frei BP2: frei BP1: SAS/SATA

16i (BP14); VROC (BP4)

Tabelle 6. Kabelführung für 2,5-Zoll-Laufwerke – 16i (BP14); VROC (BP4)

Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine `4s` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: frei BP2: frei BP1: SAS/SATA

BP234

8i (BP2); VROC (BP234)

Tabelle 7. Kabelführung für 2,5-Zoll-Laufwerke – 8i (BP2); VROC (BP234)

Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine `3b` C0, Retimer `3b` C1, Retimer `3a` PCIe 4, Systemplatine `3a` PCIe 3, Systemplatine `2b` C0, Retimer `2b` C1, Retimer `2a` C0, Retimer `2a` C1, Retimer `2s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `3b` NVMe 4–5, BP3 `3b` NVMe 6–7, BP3 `3a` NVMe 0–1, BP3 `3a` NVMe 2–3, BP3 `2b` NVMe 0–1, BP2 `2b` NVMe 2–3, BP2 `2a` NVMe 4–5, BP2 `2a` NVMe 6–7, BP2 `2s` SAS/SATA, BP2	BP4: NVMe BP3: NVMe BP2: SAS/SATA/NVMe BP1: frei

BP124

16i (BP12); 8i (BP4); VROC (BP4)

Tabelle 8. Kabelführung für 2,5-Zoll-Laufwerke – 16i (BP12); 8i (BP4); VROC (BP4)

Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine `4s` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: frei BP2: SAS/SATA BP1: SAS/SATA

8i (BP124); VROC (BP4)

Tabelle 9. Kabelführung für 2,5-Zoll-Laufwerke – 8i (BP124); VROC (BP4)

Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine `4s` 8i G4: C0 8i G3: C0, C1 `2` 8i G4: C0 8i G3: C0, C1 `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: frei BP2: SAS/SATA BP1: SAS/SATA

32i (BP124); VROC (BP4)

Tabelle 10. Kabelführung für 2,5-Zoll-Laufwerke – 32i (BP124); VROC (BP4)
NVMe-Laufwerke
Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: frei BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA-Laufwerke
Von	Zu	Rückwandplatinen
`4` 32i: C3 `3` NA `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` NA `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: frei BP2: SAS/SATA BP1: SAS/SATA

BP1234

16i (BP12); 8i (BP34); VROC (BP4)

Tabelle 11. Kabelführung für 2,5-Zoll-Laufwerke – 16i (BP12); 8i (BP34); VROC (BP4)
NVMe-Laufwerke
Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA-Laufwerke
Von	Zu	Rückwandplatinen
`4` 8i G4: C0 8i G3: C0, C1 `3` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); 16i (BP34); VROC (BP4)

Tabelle 12. Kabelführung für 2,5-Zoll-Laufwerke – 16i (BP12); 16i (BP34); VROC (BP4)
NVMe-Laufwerke
Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA-Laufwerke
Von	Zu	Rückwandplatinen
`4` 16i G4: C1 16i G3: C2, C3 `3` 16i G4: C0 16i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

32i (BP1234); VROC (BP4)

Tabelle 13. Kabelführung für 2,5-Zoll-Laufwerke – 32i (BP1234); VROC (BP4)
NVMe-Laufwerke
Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA-Laufwerke
Von	Zu	Rückwandplatinen
`4` 32i: C3 `3` 32i: C2 `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); CFF (BP34); VROC (BP4)

Tabelle 14. Kabelführung für 2,5-Zoll-Laufwerke – 16i (BP12); CFF (BP34); VROC (BP4)
NVMe-Laufwerke
Von	Zu	Rückwandplatinen
`4b` PCIe 1, Systemplatine `4b` PCIe 2, Systemplatine `4a` PCIe 5, Systemplatine `4a` PCIe 6, Systemplatine	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA-Laufwerke
Von	Zu	Rückwandplatinen
`6`Signalanschluss, CFF `5` Netzteilanschluss, CFF `4` C2 & C3, CFF RAID `3` C0 & C1, CFF RAID `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`6` PCIe 3, Systemplatine `5` CFF Netzteilanschluss, Systemplatine `4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
