Смешанные сочетания

В этом разделе представлены сведения о том, как найти сочетание с объединительными панелями для дисков SAS/SATA и AnyBay.

BP1

8i (трехрежимный)

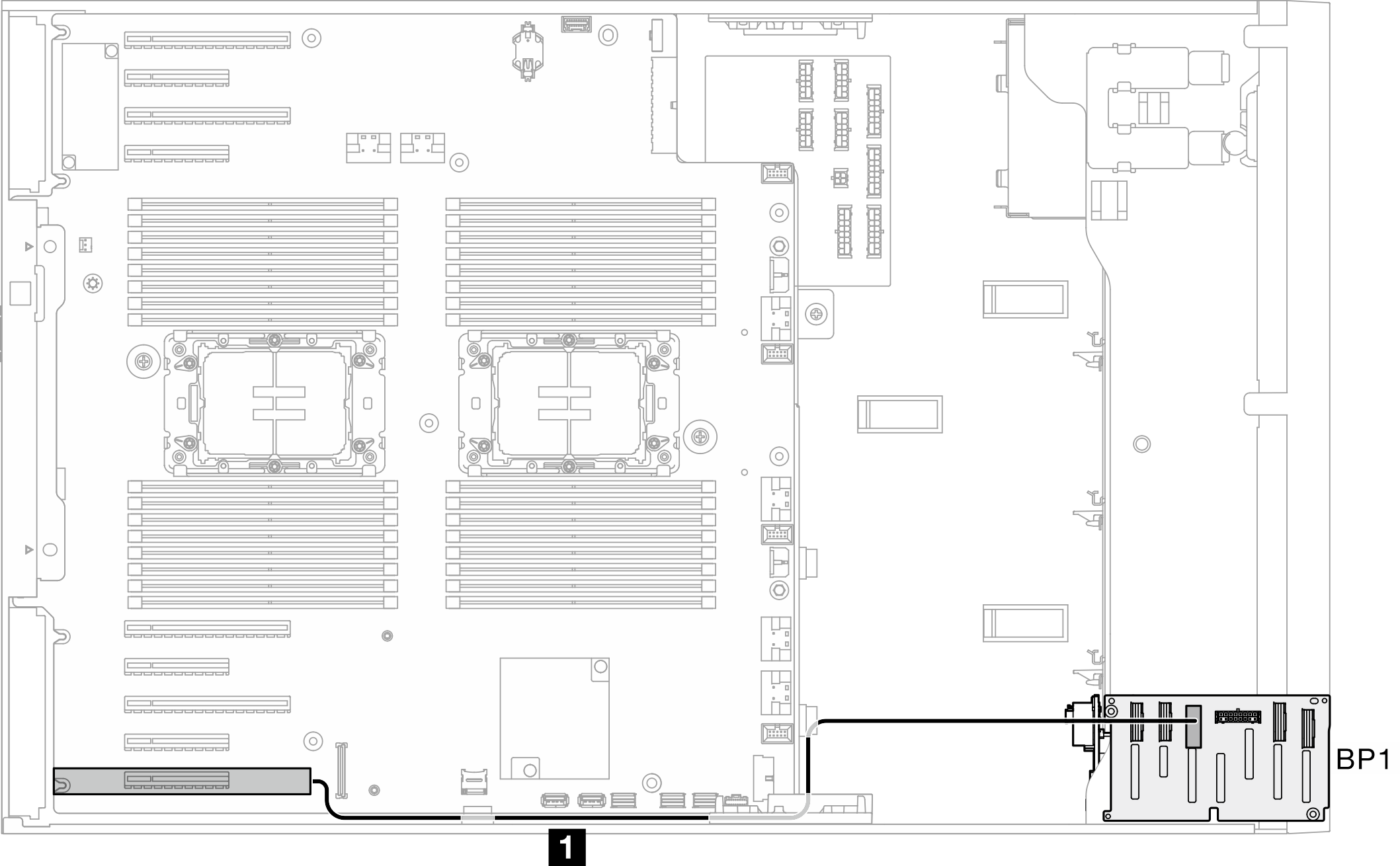

Табл. 1. Прокладка кабелей для 2,5-дюймовых дисков — 8i (трехрежимный)

От	К	Объединительные панели
`1` 8i G4: C0	`1` SAS/SATA, BP1	BP1: SAS/SATA/NVMe

BP4

8i (BP4); VROC (BP4)

Табл. 2. Прокладка кабелей для 2,5-дюймовых дисков — 8i (BP4); VROC (BP4)

От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` .PCIe 6, материнская плата `4s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4	BP4: SAS/SATA/NVMe BP3: пустой BP2: пустой BP1: пустой

BP12

16i (трехрежимный)

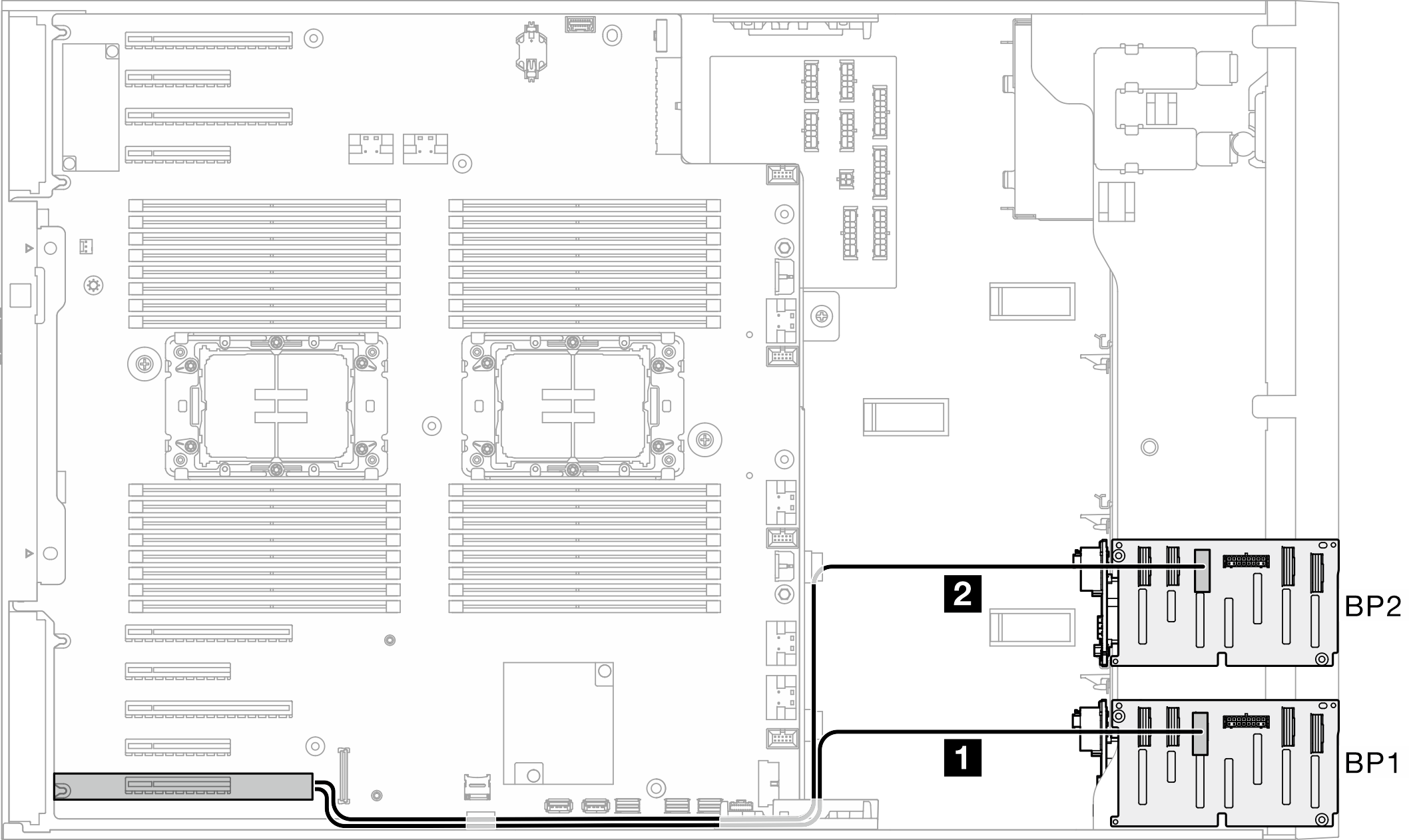

Табл. 3. Прокладка кабелей для 2,5-дюймовых дисков — 16i (трехрежимный)

От	К	Объединительные панели
`2` 16i G4: C1 `1` 16i G4: C0	`2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP2: SAS/SATA/NVMe BP1: SAS/SATA/NVMe

BP34

8i (BP3); VROC (BP34)

Табл. 4. Прокладка кабелей для 2,5-дюймовых дисков — 8i (BP3); VROC (BP34)

От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата `3b` PCIe 4, материнская плата `3b` PCIe 3, материнская плата `3a` C0, ретаймер `3a` C1, ретаймер `3s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `3b` NVMe 4–5, BP3 `3b` NVMe 6–7, BP3 `3a` NVMe 0–1, BP3 `3a` NVMe 2–3, BP3 `3s` SAS/SATA, BP3	BP4: NVMe BP3: SAS/SATA/NVMe BP2: пустой BP1: пустой

BP14

8i (BP1); 8i (BP4); VROC (BP4)

Табл. 5. Прокладка кабелей для 2,5-дюймовых дисков — 8i (BP1); 8i (BP4); VROC (BP4)

От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата `4s` 8i G4: C0 8i G3: C0, C1 `2` Неприменимо `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `2` Неприменимо `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: пустой BP2: пустой BP1: SAS/SATA

16i (BP14); VROC (BP4)

Табл. 6. Прокладка кабелей для 2,5-дюймовых дисков — 16i (BP14); VROC (BP4)

От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата `4s` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: пустой BP2: пустой BP1: SAS/SATA

BP234

8i (BP2); VROC (BP234)

Табл. 7. Прокладка кабелей для 2,5-дюймовых дисков — 8i (BP2); VROC (BP234)

От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата `3b` C0, ретаймер `3b` C1, ретаймер `3a` PCIe 4, материнская плата `3a` PCIe 3, материнская плата `2b` C0, ретаймер `2b` C1, ретаймер `2a` C0, ретаймер `2a` C1, ретаймер `2s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `3b` NVMe 4–5, BP3 `3b` NVMe 6–7, BP3 `3a` NVMe 0–1, BP3 `3a` NVMe 2–3, BP3 `2b` NVMe 0–1, BP2 `2b` NVMe 2–3, BP2 `2a` NVMe 4–5, BP2 `2a` NVMe 6–7, BP2 `2s` SAS/SATA, BP2	BP4: NVMe BP3: NVMe BP2: SAS/SATA/NVMe BP1: пустой

BP124

16i (BP12); 8i (BP4); VROC (BP4)

Табл. 8. Прокладка кабелей для 2,5-дюймовых дисков — 16i (BP12); 8i (BP4); VROC (BP4)

От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата `4s` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: пустой BP2: SAS/SATA BP1: SAS/SATA

8i (BP124); VROC (BP4)

Табл. 9. Прокладка кабелей для 2,5-дюймовых дисков — 8i (BP124); VROC (BP4)

От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата `4s` 8i G4: C0 8i G3: C0, C1 `2` 8i G4: C0 8i G3: C0, C1 `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: пустой BP2: SAS/SATA BP1: SAS/SATA

32i (BP124); VROC (BP4)

Табл. 10. Прокладка кабелей для 2,5-дюймовых дисков — 32i (BP124); VROC (BP4)
Диски NVMe
От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: пустой BP2: SAS/SATA BP1: SAS/SATA
Диски SAS/SATA
От	К	Объединительные панели
`4` 32i: C3 `3` Неприменимо `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` Неприменимо `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: пустой BP2: SAS/SATA BP1: SAS/SATA

BP1234

16i (BP12); 8i (BP34); VROC (BP4)

Табл. 11. Прокладка кабелей для 2,5-дюймовых дисков — 16i (BP12); 8i (BP34); VROC (BP4)
Диски NVMe
От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Диски SAS/SATA
От	К	Объединительные панели
`4` 8i G4: C0 8i G3: C0, C1 `3` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); 16i (BP34); VROC (BP4)

Табл. 12. Прокладка кабелей для 2,5-дюймовых дисков — 16i (BP12); 16i (BP34); VROC (BP4)
Диски NVMe
От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Диски SAS/SATA
От	К	Объединительные панели
`4` 16i G4: C1 16i G3: C2, C3 `3` 16i G4: C0 16i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

32i (BP1234); VROC (BP4)

Табл. 13. Прокладка кабелей для 2,5-дюймовых дисков — 32i (BP1234); VROC (BP4)
Диски NVMe
От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Диски SAS/SATA
От	К	Объединительные панели
`4` 32i: C3 `3` 32i: C2 `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); CFF (BP34); VROC (BP4)

Табл. 14. Прокладка кабелей для 2,5-дюймовых дисков — 16i (BP12); CFF (BP34); VROC (BP4)
Диски NVMe
От	К	Объединительные панели
`4b` PCIe 1, материнская плата `4b` PCIe 2, материнская плата `4a` PCIe 5, материнская плата `4a` PCIe 6, материнская плата	`4b` NVMe 4–5, BP4 `4b` NVMe 6–7, BP4 `4a` NVMe 0–1, BP4 `4a` NVMe 2–3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Диски SAS/SATA
От	К	Объединительные панели
`6`Разъем для сигнального кабеля, CFF `5` Разъем питания, CFF `4` C2 и C3, RAID CFF `3` C0 и C1, RAID CFF `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`6` PCIe 3, материнская плата `5` Разъем питания CFF, материнская плата `4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
