Combinações mistas

Consulte este tópico para localizar a combinação com painéis traseiros da unidade SAS/SATA e AnyBay.

BP1

8i (modo triplo)

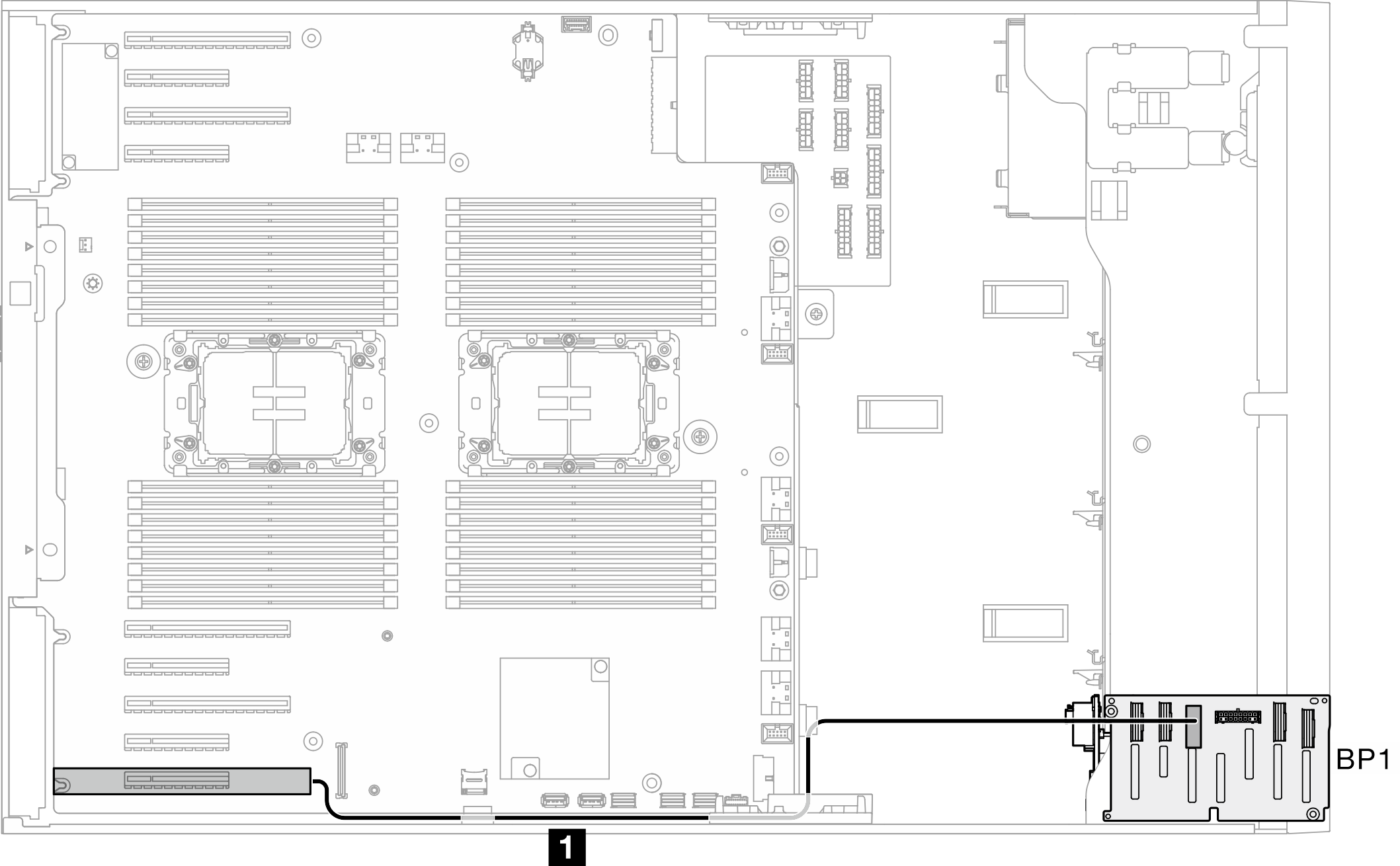

Tabela 1. Roteamento de cabos para unidades de 2,5 polegadas – 8i (modo triplo)

De	Para	Backplanes
`1` 8i G4: C0	`1` SAS/SATA, BP1	BP1: SAS/SATA/NVMe

BP4

8i (BP4); VROC (BP4)

Tabela 2. Roteamento de cabos para unidades de 2,5 polegadas – 8i (BP4); VROC (BP4)

De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` .PCIe 6, placa-mãe `4s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4	BP4: SAS/SATA/NVMe BP3: vazio BP2: vazio BP1: vazio

BP12

16i (modo triplo)

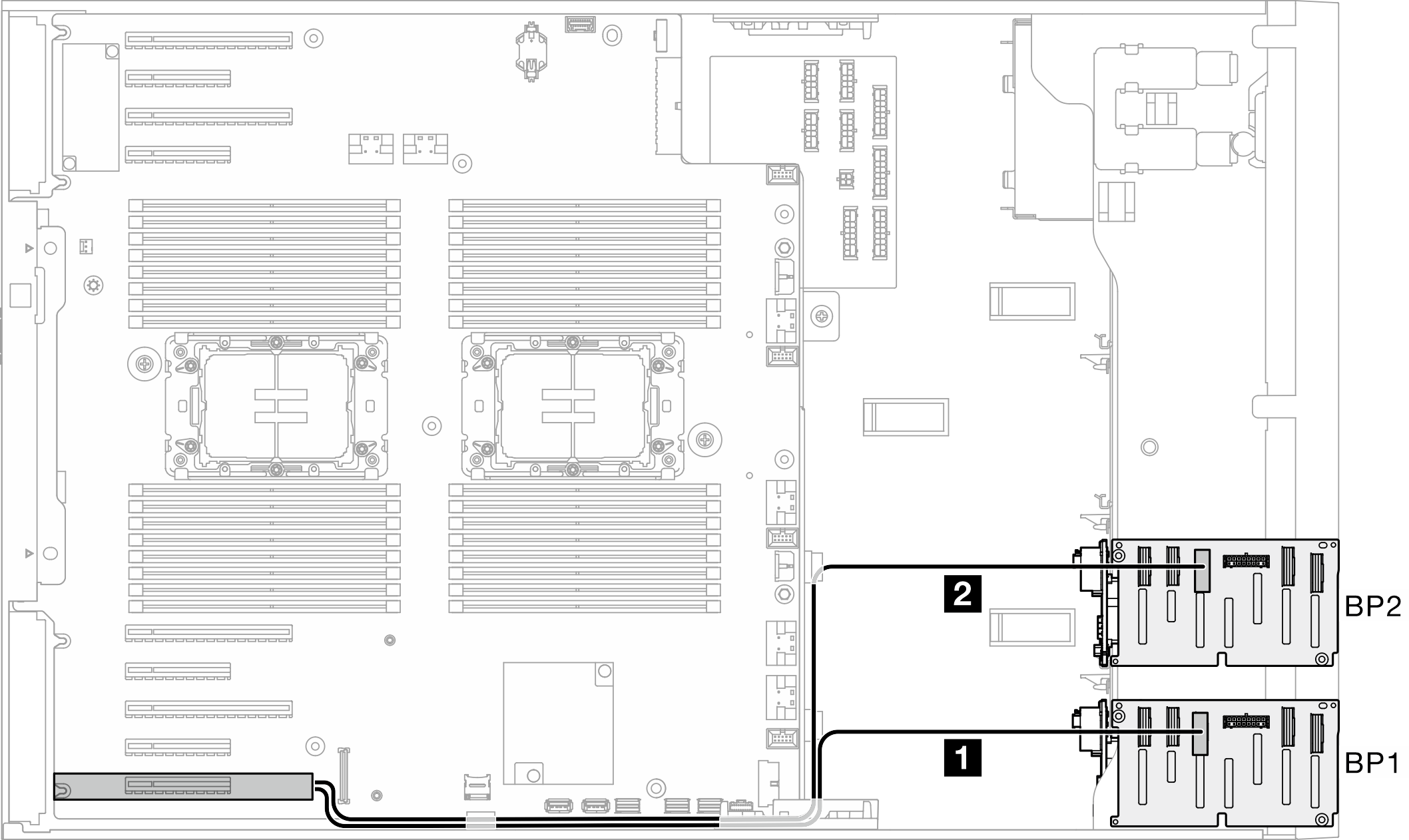

Tabela 3. Roteamento de cabos para unidades de 2,5 polegadas – 16i (modo triplo)

De	Para	Backplanes
`2` 16i G4: C1 `1` 16i G4: C0	`2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP2: SAS/SATA/NVMe BP1: SAS/SATA/NVMe

BP34

8i (BP3); VROC (BP34)

Tabela 4. Roteamento de cabos para unidades de 2,5 polegadas – 8i (BP3); VROC (BP34)

De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe `3b` PCIe 4, placa-mãe `3b` PCIe 3, placa-mãe `3a` C0, placa temporizadora `3a` C1, placa temporizadora `3s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `3b` NVMe 4-5, BP3 `3b` NVMe 6-7, BP3 `3a` NVMe 0-1, BP3 `3a` NVMe 2-3, BP3 `3s` SAS/SATA, BP3	BP4: NVMe BP3: SAS/SATA/NVMe BP2: vazio BP1: vazio

BP14

8i (BP1); 8i (BP4); VROC (BP4)

Tabela 5. Roteamento de cabos para unidades de 2,5 polegadas – 8i (BP1); 8i (BP4); VROC (BP4)

De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe `4s` 8i G4: C0 8i G3: C0, C1 `2` N/D `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` N/D `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vazio BP2: vazio BP1: SAS/SATA

16i (BP14); VROC (BP4)

Tabela 6. Roteamento de cabos para unidades de 2,5 polegadas – 16i (BP14); VROC (BP4)

De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe `4s` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vazio BP2: vazio BP1: SAS/SATA

BP234

8i (BP2); VROC (BP234)

Tabela 7. Roteamento de cabos para unidades de 2,5 polegadas – 8i (BP2); VROC (BP234)

De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe `3b` C0, placa temporizadora `3b` C1, placa temporizadora `3a` PCIe 4, placa-mãe `3a` PCIe 3, placa-mãe `2b` C0, placa temporizadora `2b` C1, placa temporizadora `2a` C0, placa temporizadora `2a` C1, placa temporizadora `2s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `3b` NVMe 4-5, BP3 `3b` NVMe 6-7, BP3 `3a` NVMe 0-1, BP3 `3a` NVMe 2-3, BP3 `2b` NVMe 0-1, BP2 `2b` NVMe 2-3, BP2 `2a` NVMe 4-5, BP2 `2a` NVMe 6-7, BP2 `2s` SAS/SATA, BP2	BP4: NVMe BP3: NVMe BP2: SAS/SATA/NVMe BP1: vazio

BP124

16i (BP12); 8i (BP4); VROC (BP4)

Tabela 8. Roteamento de cabos para unidades de 2,5 polegadas – 16i (BP12); 8i (BP4); VROC (BP4)

De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe `4s` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vazio BP2: SAS/SATA BP1: SAS/SATA

8i (BP124); VROC (BP4)

Tabela 9. Roteamento de cabos para unidades de 2,5 polegadas – 8i (BP124); VROC (BP4)

De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe `4s` 8i G4: C0 8i G3: C0, C1 `2` 8i G4: C0 8i G3: C0, C1 `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vazio BP2: SAS/SATA BP1: SAS/SATA

32i (BP124); VROC (BP4)

Tabela 10. Roteamento de cabos para unidades de 2,5 polegadas – 32i (BP124); VROC (BP4)
Unidades NVMe
De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: vazio BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
De	Para	Backplanes
`4` 32i: C3 `3` N/D `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` N/D `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vazio BP2: SAS/SATA BP1: SAS/SATA

BP1234

16i (BP12); 8i (BP34); VROC (BP4)

Tabela 11. Roteamento de cabos para unidades de 2,5 polegadas – 16i (BP12); 8i (BP34); VROC (BP4)
Unidades NVMe
De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
De	Para	Backplanes
`4` 8i G4: C0 8i G3: C0, C1 `3` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); 16i (BP34); VROC (BP4)

Tabela 12. Roteamento de cabos para unidades de 2,5 polegadas – 16i (BP12); 16i (BP34); VROC (BP4)
Unidades NVMe
De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
De	Para	Backplanes
`4` 16i G4: C1 16i G3: C2, C3 `3` 16i G4: C0 16i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

32i (BP1234); VROC (BP4)

Tabela 13. Roteamento de cabos para unidades de 2,5 polegadas – 32i (BP1234); VROC (BP4)
Unidades NVMe
De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
De	Para	Backplanes
`4` 32i: C3 `3` 32i: C2 `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); CFF (BP34); VROC (BP4)

Tabela 14. Roteamento de cabos para unidades de 2,5 polegadas – 16i (BP12); CFF (BP34); VROC (BP4)
Unidades NVMe
De	Para	Backplanes
`4b` PCIe 1, placa-mãe `4b` PCIe 2, placa-mãe `4a` PCIe 5, placa-mãe `4a` PCIe 6, placa-mãe	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
De	Para	Backplanes
`6`Conector de sinal, CFF `5` Conector de energia, CFF `4` C2 e C3, RAID CFF `3` C0 e C1, RAID CFF `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`6` PCIe 3, placa-mãe `5` Conector de energia CFF, placa-mãe `4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
