혼합 조합

이 항목을 참조하여 SAS/SATA 및 AnyBay 드라이브 백플레인과의 조합을 찾으십시오.

BP1

8i(트라이모드)

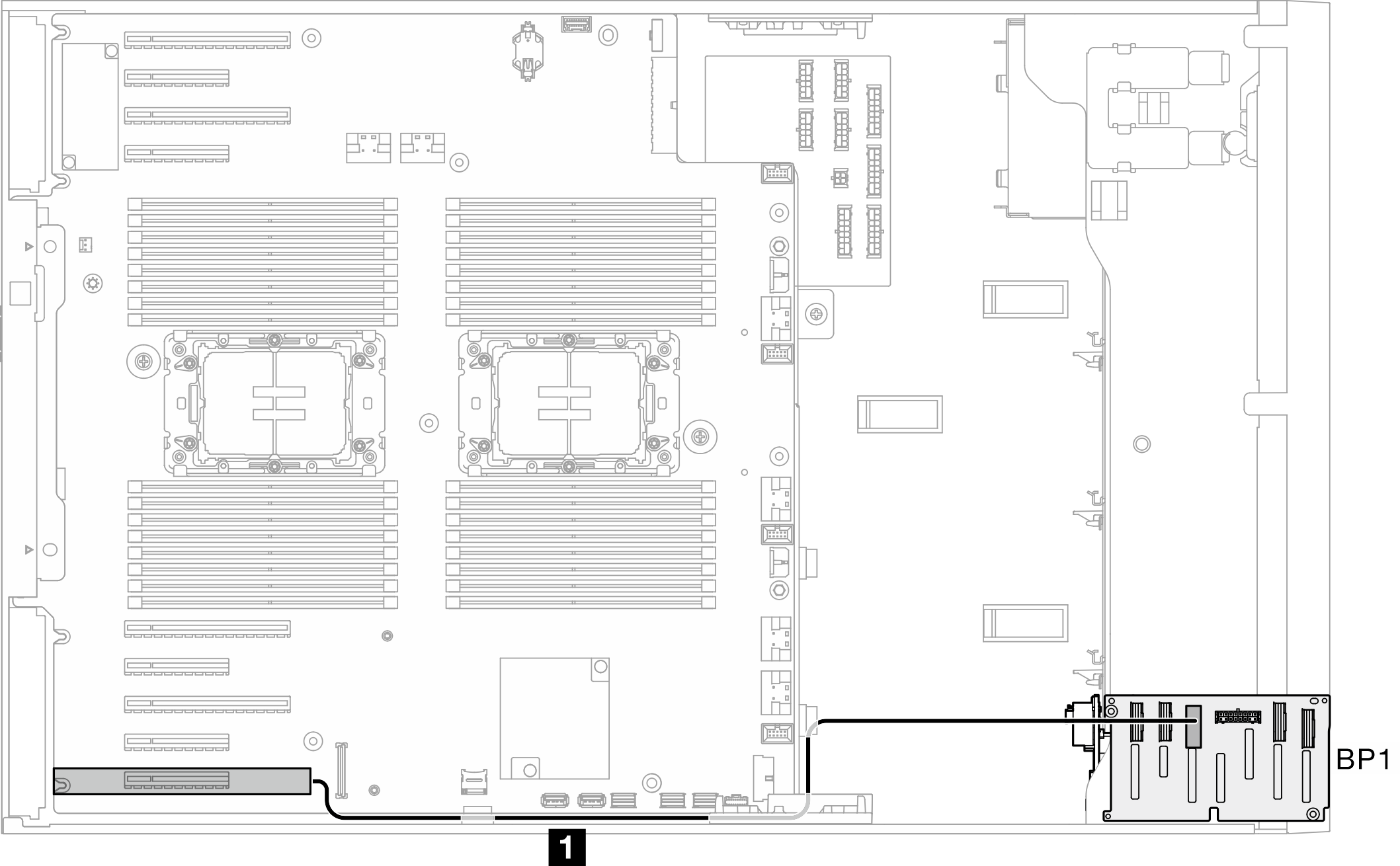

표 1. 2.5인치 드라이브 케이블 배선 - 8i(트라이모드)

시작	끝	백플레인
`1` 8i G4: C0	`1` SAS/SATA, BP1	BP1: SAS/SATA/NVMe

BP4

8i(BP4); VROC(BP4)

표 2. 2.5인치 드라이브 케이블 배선 - 8i(BP4); VROC(BP4)

시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` .PCIe 6, 시스템 보드 `4s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4	BP4: SAS/SATA/NVMe BP3: 비어 있음 BP2: 비어 있음 BP1: 비어 있음

BP12

16i(트라이모드)

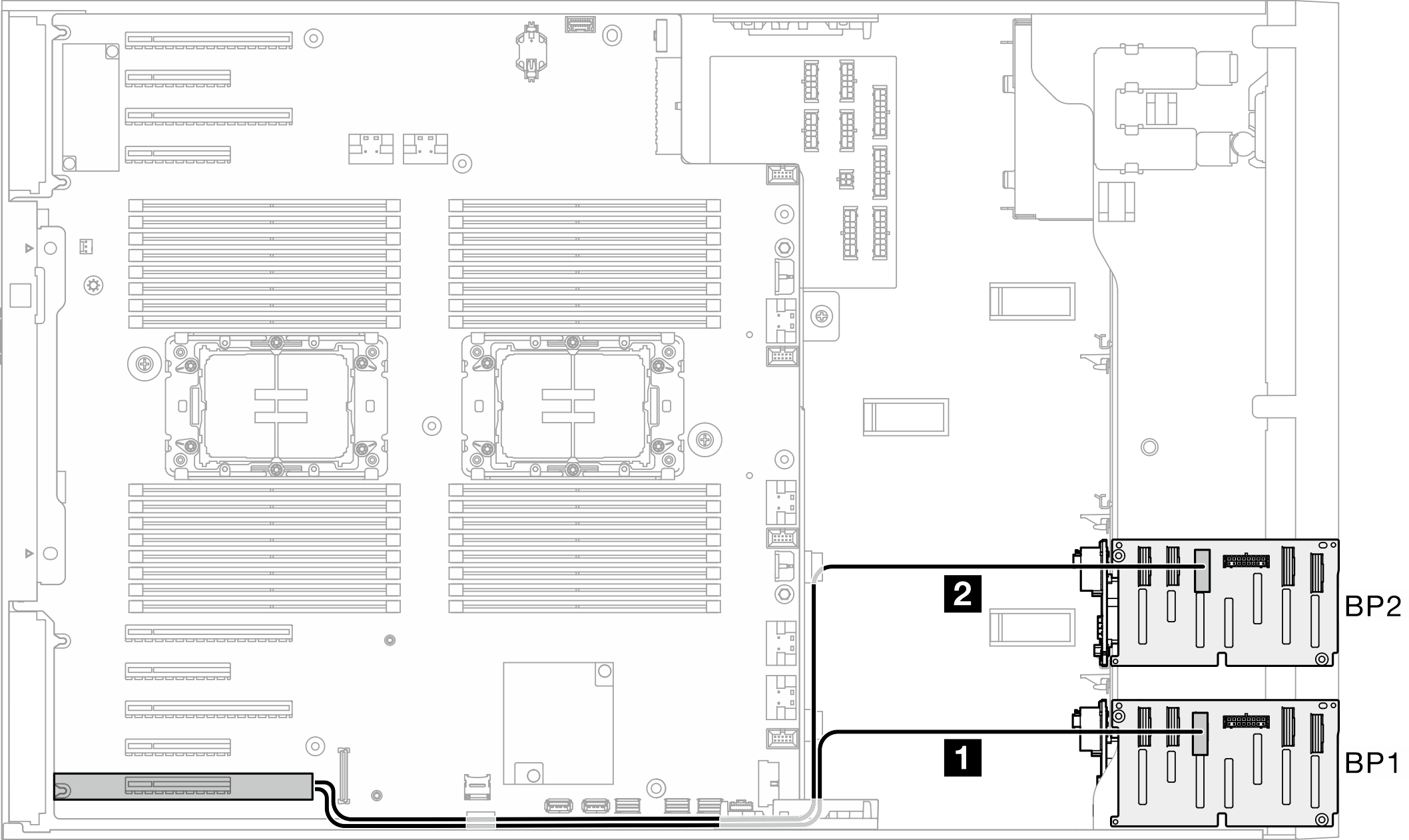

표 3. 2.5인치 드라이브 케이블 배선 - 16i(트라이모드)

시작	끝	백플레인
`2` 16i G4: C1 `1` 16i G4: C0	`2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP2: SAS/SATA/NVMe BP1: SAS/SATA/NVMe

BP34

8i(BP3); VROC(BP34)

표 4. 2.5인치 드라이브 케이블 배선 - 8i(BP3); VROC(BP34)

시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드 `3b` PCIe 4, 시스템 보드 `3b` PCIe 3, 시스템 보드 `3a` C0, 리타이머 `3a` C1, 리타이머 `3s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `3b` NVMe 4-5, BP3 `3b` NVMe 6-7, BP3 `3a` NVMe 0-1, BP3 `3a` NVMe 2-3, BP3 `3s` SAS/SATA, BP3	BP4: NVMe BP3: SAS/SATA/NVMe BP2: 비어 있음 BP1: 비어 있음

BP14

8i(BP1); 8i(BP4); VROC(BP4)

표 5. 2.5인치 드라이브 케이블 배선 - 8i(BP1); 8i(BP4); VROC(BP4)

시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드 `4s` 8i G4: C0 8i G3: C0, C1 `2` 없음 `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` 없음 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: 비어 있음 BP2: 비어 있음 BP1: SAS/SATA

16i(BP14); VROC(BP4)

표 6. 2.5인치 드라이브 케이블 배선 - 16i(BP14); VROC(BP4)

시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드 `4s` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: 비어 있음 BP2: 비어 있음 BP1: SAS/SATA

BP234

8i(BP2); VROC(BP234)

표 7. 2.5인치 드라이브 케이블 배선 - 8i(BP2); VROC(BP234)

시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드 `3b` C0, 리타이머 `3b` C1, 리타이머 `3a` PCIe 4, 시스템 보드 `3a` PCIe 3, 시스템 보드 `2b` C0, 리타이머 `2b` C1, 리타이머 `2a` C0, 리타이머 `2a` C1, 리타이머 `2s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `3b` NVMe 4-5, BP3 `3b` NVMe 6-7, BP3 `3a` NVMe 0-1, BP3 `3a` NVMe 2-3, BP3 `2b` NVMe 0-1, BP2 `2b` NVMe 2-3, BP2 `2a` NVMe 4-5, BP2 `2a` NVMe 6-7, BP2 `2s` SAS/SATA, BP2	BP4: NVMe BP3: NVMe BP2: SAS/SATA/NVMe BP1: 비어 있음

BP124

16i(BP12); 8i(BP4); VROC(BP4)

표 8. 2.5인치 드라이브 케이블 배선 - 16i(BP12); 8i(BP4); VROC(BP4)

시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드 `4s` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: 비어 있음 BP2: SAS/SATA BP1: SAS/SATA

8i(BP124); VROC(BP4)

표 9. 2.5인치 드라이브 케이블 배선 - 8i(BP124); VROC(BP4)

시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드 `4s` 8i G4: C0 8i G3: C0, C1 `2` 8i G4: C0 8i G3: C0, C1 `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: 비어 있음 BP2: SAS/SATA BP1: SAS/SATA

32i(BP124); VROC(BP4)

표 10. 2.5인치 드라이브 케이블 배선 - 32i(BP124); VROC(BP4)
NVMe 드라이브
시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: 비어 있음 BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA 드라이브
시작	끝	백플레인
`4` 32i: C3 `3` 없음 `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` 없음 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: 비어 있음 BP2: SAS/SATA BP1: SAS/SATA

BP1234

16i(BP12); 8i(BP34); VROC(BP4)

표 11. 2.5인치 드라이브 케이블 배선 - 16i(BP12); 8i(BP34); VROC(BP4)
NVMe 드라이브
시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA 드라이브
시작	끝	백플레인
`4` 8i G4: C0 8i G3: C0, C1 `3` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i(BP12); 16i(BP34); VROC(BP4)

표 12. 2.5인치 드라이브 케이블 배선 - 16i(BP12); 16i(BP34); VROC(BP4)
NVMe 드라이브
시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA 드라이브
시작	끝	백플레인
`4` 16i G4: C1 16i G3: C2, C3 `3` 16i G4: C0 16i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

32i(BP1234); VROC(BP4)

표 13. 2.5인치 드라이브 케이블 배선 - 32i(BP1234); VROC(BP4)
NVMe 드라이브
시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA 드라이브
시작	끝	백플레인
`4` 32i: C3 `3` 32i: C2 `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i(BP12); CFF(BP34); VROC(BP4)

표 14. 2.5인치 드라이브 케이블 배선 - 16i(BP12); CFF(BP34); VROC(BP4)
NVMe 드라이브
시작	끝	백플레인
`4b` PCIe 1, 시스템 보드 `4b` PCIe 2, 시스템 보드 `4a` PCIe 5, 시스템 보드 `4a` PCIe 6, 시스템 보드	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
SAS/SATA 드라이브
시작	끝	백플레인
`6`신호 커넥터, CFF `5` 전원 커넥터, CFF `4` C2 및 C3, CFF RAID `3` C0 및 C1, CFF RAID `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`6` PCIe 3, 시스템 보드 `5` CFF 전원 커넥터, 시스템 보드 `4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
