混合型組合

請參閱本主題以找出與 SAS/SATA 和 AnyBay 硬碟背板的組合。

BP4​

8i (BP4)；VROC (BP4)​

表 1. 2.5 吋硬碟纜線佈線 - 8i (BP4)；VROC (BP4)
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4s
  • 8i G4：C0
  • 8i G3：C0、C1
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • 4s SAS/SATA，BP4
  • BP4：SAS/SATA/NVMe
  • （空）
  • （空）
  • （空）

BP34​

8i (BP3)；VROC (BP34)​

表 2. 2.5 吋硬碟纜線佈線 - 8i (BP3)；VROC (BP34)
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 3b PCIe 4，主機板
  • 3b PCIe 3，主機板
  • 3a C0，重定時器
  • 3a C1，重定時器
  • 3s
  • 8i G4：C0
  • 8i G3：C0、C1
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • 3b NVMe 4-5，BP3
  • 3b NVMe 6-7，BP3
  • 3a NVMe 0-1，BP3
  • 3a NVMe 2-3，BP3
  • 3s SAS/SATA，BP3
  • BP4：NVMe
  • BP3：SAS/SATA/NVMe
  • （空）
  • （空）

BP14​

8i (BP1)；8i (BP4)；VROC (BP4)​

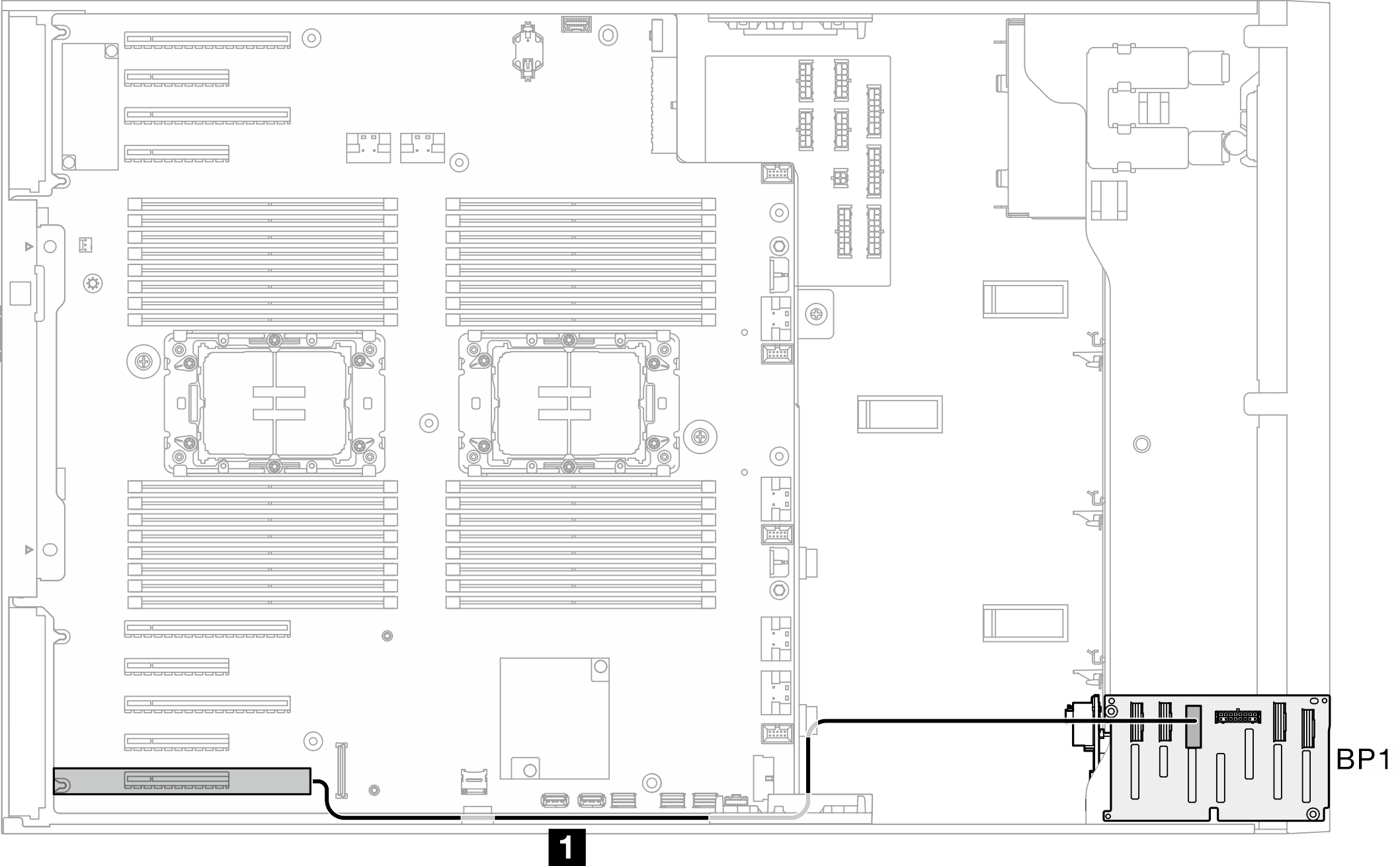

表 3. 2.5 吋硬碟纜線佈線 - 8i (BP1)；8i (BP4)；VROC (BP4)
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4s
  • 8i G4：C0
  • 8i G3：C0、C1
  • 2 不適用
  • 1
  • 8i G4：C0
  • 8i G3：C0、C1
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • 4s SAS/SATA，BP4
  • 2 不適用
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • （空）
  • BP1：SAS/SATA

16i (BP14)；VROC (BP4)​

表 4. 2.5 吋硬碟纜線佈線 - 16i (BP14)；VROC (BP4)
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4s
  • 16i G4：C1
  • 16i G3：C2、C3
  • 1
  • 16i G4：C0
  • 16i G3：C0、C1
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • 4s SAS/SATA，BP4
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • （空）
  • BP1：SAS/SATA

BP234​

8i (BP2)；VROC (BP234)​

表 5. 2.5 吋硬碟纜線佈線 - 8i (BP2)；VROC (BP234)
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 3b C0，重定時器
  • 3b C1，重定時器
  • 3a PCIe 4，主機板
  • 3a PCIe 3，主機板
  • 2b C0，重定時器
  • 2b C1，重定時器
  • 2a C0，重定時器
  • 2a C1，重定時器
  • 2s
  • 8i G4：C0
  • 8i G3：C0、C1
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • 3b NVMe 4-5，BP3
  • 3b NVMe 6-7，BP3
  • 3a NVMe 0-1，BP3
  • 3a NVMe 2-3，BP3
  • 2b NVMe 0-1，BP2
  • 2b NVMe 2-3，BP2
  • 2a NVMe 4-5，BP2
  • 2a NVMe 6-7，BP2
  • 2s SAS/SATA，BP2
  • BP4：NVMe
  • BP3：NVMe
  • BP2：SAS/SATA/NVMe
  • （空）

BP124​

16i (BP12)；8i (BP4)；VROC (BP4)​

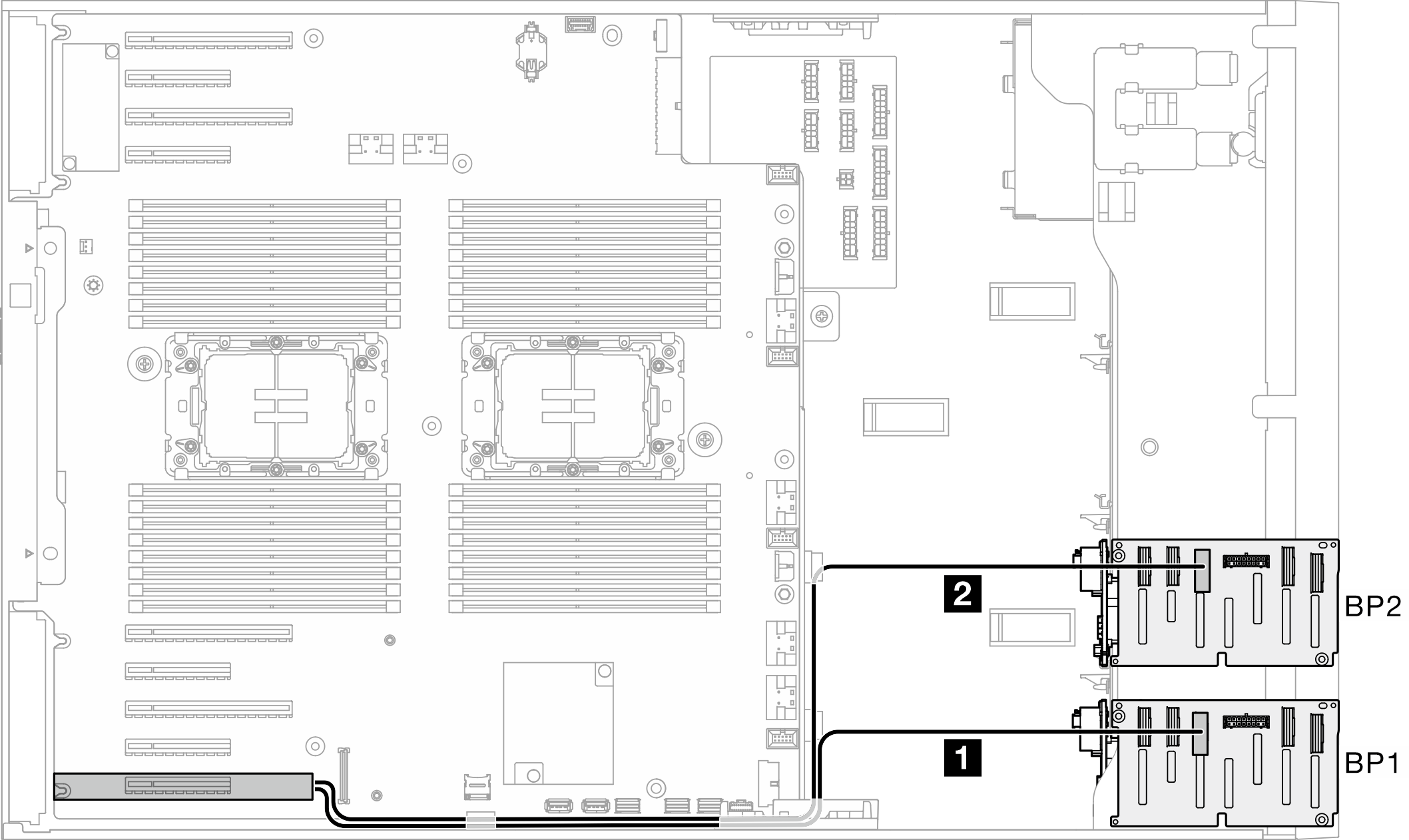

表 6. 2.5 吋硬碟纜線佈線 - 16i (BP12)；8i (BP4)；VROC (BP4)
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4s
  • 8i G4：C0
  • 8i G3：C0、C1
  • 2
  • 16i G4：C1
  • 16i G3：C2、C3
  • 1
  • 16i G4：C0
  • 16i G3：C0、C1
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • 4s SAS/SATA，BP4
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA

8i (BP124)；VROC (BP4)​

表 7. 2.5 吋硬碟纜線佈線 - 8i (BP124)；VROC (BP4)
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4s
  • 8i G4：C0
  • 8i G3：C0、C1
  • 2
  • 8i G4：C0
  • 8i G3：C0、C1
  • 1
  • 8i G4：C0
  • 8i G3：C0、C1
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • 4s SAS/SATA，BP4
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA

32i (BP124)；VROC (BP4)​

表 8. 2.5 吋硬碟纜線佈線 - 32i (BP124)；VROC (BP4)
NVMe 硬碟
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬碟
從到背板
  • 4 C2，HW RAID 32i
  • 3 不適用
  • 2 C1，HW RAID 32i
  • 1 C0，HW RAID 32i
  • 4 SAS/SATA，BP4
  • 3 不適用
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA

BP1234​

16i (BP12)；8i (BP34)；VROC (BP4)​

表 9. 2.5 吋硬碟纜線佈線 - 16i (BP12)；8i (BP34)；VROC (BP4)
NVMe 硬碟
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬碟
從到背板
4
  • 8i G4：C0
  • 8i G3：C0、C1
3
  • 8i G4：C0
  • 8i G3：C0、C1
2
  • 16i G4：C1
  • 16i G3：C2、C3
1
  • 16i G4：C0
  • 16i G3：C0、C1
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA

16i (BP12)；16i (BP34)；VROC (BP4)​

表 10. 2.5 吋硬碟纜線佈線 - 16i (BP12)；16i (BP34)；VROC (BP4)
NVMe 硬碟
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬碟
從到背板
4
  • 16i G4：C1
  • 16i G3：C2、C3
3
  • 16i G4：C0
  • 16i G3：C0、C1
2
  • 16i G4：C1
  • 16i G3：C2、C3
1
  • 16i G4：C0
  • 16i G3：C0、C1
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA

32i (BP1234)；VROC (BP4)​

表 11. 2.5 吋硬碟纜線佈線 - 32i (BP1234)；VROC (BP4)
NVMe 硬碟
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬碟
從到背板
  • 4 C3，HW RAID 32i
  • 3 C2，HW RAID 32i
  • 2 C1，HW RAID 32i
  • 1 C0，HW RAID 32i
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA

16i (BP12)；CFF (BP34)；VROC (BP4)​

表 12. 2.5 吋硬碟纜線佈線 - 16i (BP12)；CFF (BP34)；VROC (BP4)
NVMe 硬碟
從到背板
  • 4b PCIe 1，主機板
  • 4b PCIe 2，主機板
  • 4a PCIe 5，主機板
  • 4a PCIe 6，主機板
  • 4b NVMe 4-5，BP4
  • 4b NVMe 6-7，BP4
  • 4a NVMe 0-1，BP4
  • 4a NVMe 2-3，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬碟
從到背板
  • 6信號接頭，CFF
  • 5 電源接頭，CFF
  • 4 C2 和 C3，CFF RAID
  • 3 C0 和 C1，CFF RAID
  • 2
  • 16i G4：C1
  • 16i G3：C2、C3
  • 1
  • 16i G4：C0
  • 16i G3：C0、C1
  • 6 PCIe 3，主機板
  • 5 CFF 電源接頭，主機板
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
