Combinaciones mezcladas

Consulte este tema para localizar la combinación con placas posteriores de la unidad SAS/SATA y AnyBay.

BP1

8i (modo triple)

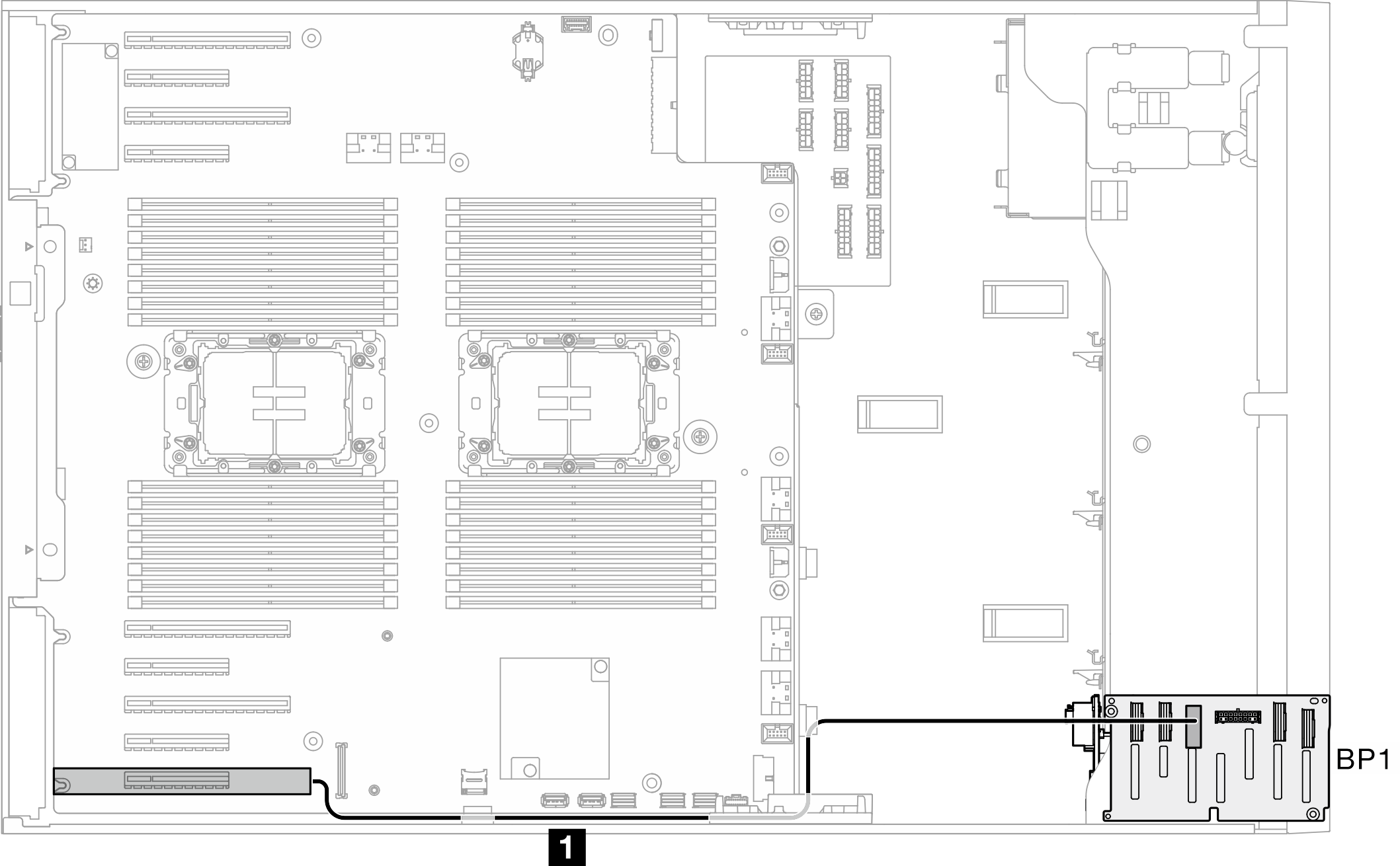

Tabla 1. Disposición de los cables de la unidad de 2,5 pulgadas - 8i (modo triple)

Desde	Hasta	Placas posteriores
`1` 8i G4: C0	`1` SAS/SATA, BP1	BP1: SAS/SATA/NVMe

BP4

8i (BP4); VROC (BP4)

Tabla 2. Disposición de los cables de la unidad de 2,5 pulgadas - 8i (BP4); VROC (BP4)

Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` .PCIe 6, placa del sistema `4s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4	BP4: SAS/SATA/NVMe BP3: vacía BP2: vacía BP1: vacía

BP12

16i (modo triple)

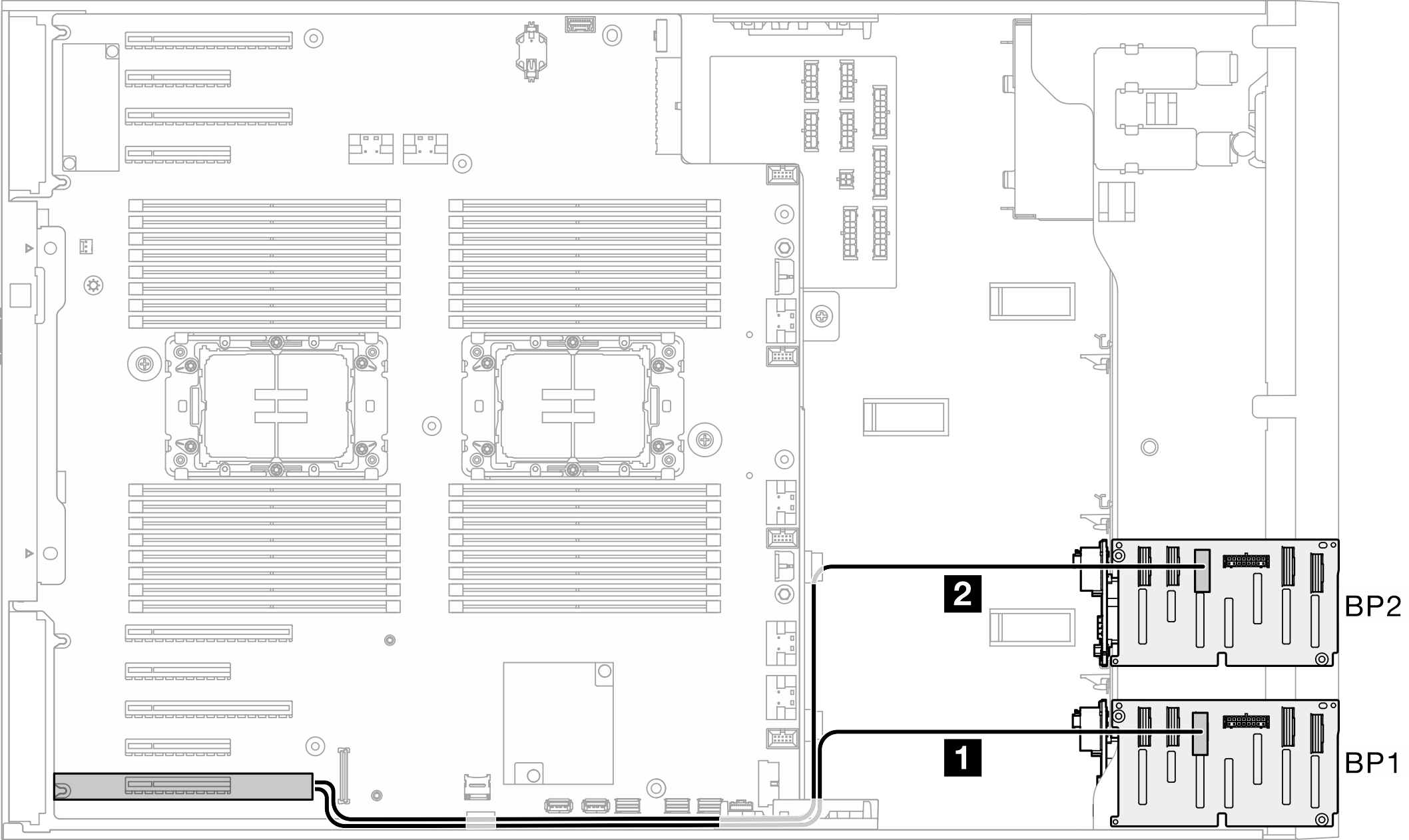

Tabla 3. Disposición de los cables de la unidad de 2,5 pulgadas: 16i (modo triple)

Desde	Hasta	Placas posteriores
`2` 16i G4: C1 `1` 16i G4: C0	`2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP2: SAS/SATA/NVMe BP1: SAS/SATA/NVMe

BP34

8i (BP3); VROC (BP34)

Tabla 4. Disposición de los cables de la unidad de 2,5 pulgadas - 8i (BP3); VROC (BP34)

Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema `3b` PCIe 4, placa del sistema `3b` PCIe 3, placa del sistema `3a` C0, retemporizador `3a` C1, retemporizador `3s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `3b` NVMe 4-5, BP3 `3b` NVMe 6-7, BP3 `3a` NVMe 0-1, BP3 `3a` NVMe 2-3, BP3 `3s` SAS/SATA, BP3	BP4: NVMe BP3: SAS/SATA/NVMe BP2: vacía BP1: vacía

BP14

8i (BP1); 8i (BP4); VROC (BP4)

Tabla 5. Disposición de los cables de la unidad de 2,5 pulgadas - 8i (BP1); 8i (BP4); VROC (BP4)

Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema `4s` 8i G4: C0 8i G3: C0, C1 `2` NA `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` NA `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vacía BP2: vacía BP1: SAS/SATA

16i (BP14); VROC (BP4)

Tabla 6. Disposición de los cables de la unidad de 2,5 pulgadas - 16i (BP14); VROC (BP4)

Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema `4s` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vacía BP2: vacía BP1: SAS/SATA

BP234

8i (BP2); VROC (BP234)

Tabla 7. Disposición de los cables de la unidad de 2,5 pulgadas - 8i (BP2); VROC (BP234)

Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema `3b` C0, retemporizador `3b` C1, retemporizador `3a` PCIe 4, placa del sistema `3a` PCIe 3, placa del sistema `2b` C0, retemporizador `2b` C1, retemporizador `2a` C0, retemporizador `2a` C1, retemporizador `2s` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `3b` NVMe 4-5, BP3 `3b` NVMe 6-7, BP3 `3a` NVMe 0-1, BP3 `3a` NVMe 2-3, BP3 `2b` NVMe 0-1, BP2 `2b` NVMe 2-3, BP2 `2a` NVMe 4-5, BP2 `2a` NVMe 6-7, BP2 `2s` SAS/SATA, BP2	BP4: NVMe BP3: NVMe BP2: SAS/SATA/NVMe BP1: vacía

BP124

16i (BP12); 8i (BP4); VROC (BP4)

Tabla 8. Disposición de los cables de la unidad de 2,5 pulgadas - 16i (BP12); 8i (BP4); VROC (BP4)

Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema `4s` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vacía BP2: SAS/SATA BP1: SAS/SATA

8i (BP124); VROC (BP4)

Tabla 9. Disposición de los cables de la unidad de 2,5 pulgadas - 8i (BP124); VROC (BP4)

Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema `4s` 8i G4: C0 8i G3: C0, C1 `2` 8i G4: C0 8i G3: C0, C1 `1` 8i G4: C0 8i G3: C0, C1	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4 `4s` SAS/SATA, BP4 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vacía BP2: SAS/SATA BP1: SAS/SATA

32i (BP124); VROC (BP4)

Tabla 10. Disposición de los cables de la unidad de 2,5 pulgadas - 32i (BP124); VROC (BP4)
Unidades NVMe
Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: vacía BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
Desde	Hasta	Placas posteriores
`4` 32i: C3 `3` NA `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` NA `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: vacía BP2: SAS/SATA BP1: SAS/SATA

BP1234

16i (BP12); 8i (BP34); VROC (BP4)

Tabla 11. Disposición de los cables de la unidad de 2,5 pulgadas - 16i (BP12); 8i (BP34); VROC (BP4)
Unidades NVMe
Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
Desde	Hasta	Placas posteriores
`4` 8i G4: C0 8i G3: C0, C1 `3` 8i G4: C0 8i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); 16i (BP34); VROC (BP4)

Tabla 12. Disposición de los cables de la unidad de 2,5 pulgadas - 16i (BP12); 16i (BP34); VROC (BP4)
Unidades NVMe
Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
Desde	Hasta	Placas posteriores
`4` 16i G4: C1 16i G3: C2, C3 `3` 16i G4: C0 16i G3: C0, C1 `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

32i (BP1234); VROC (BP4)

Tabla 13. Disposición de los cables de la unidad de 2,5 pulgadas - 32i (BP1234); VROC (BP4)
Unidades NVMe
Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
Desde	Hasta	Placas posteriores
`4` 32i: C3 `3` 32i: C2 `2` 32i: C1 `1` 32i: C0	`4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA

16i (BP12); CFF (BP34); VROC (BP4)

Tabla 14. Disposición de los cables de la unidad de 2,5 pulgadas - 16i (BP12); CFF (BP34); VROC (BP4)
Unidades NVMe
Desde	Hasta	Placas posteriores
`4b` PCIe 1, placa del sistema `4b` PCIe 2, placa del sistema `4a` PCIe 5, placa del sistema `4a` PCIe 6, placa del sistema	`4b` NVMe 4-5, BP4 `4b` NVMe 6-7, BP4 `4a` NVMe 0-1, BP4 `4a` NVMe 2-3, BP4	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
Unidades SAS/SATA
Desde	Hasta	Placas posteriores
`6`Conector de señal, CFF `5` Conector de alimentación, CFF `4` C2 y C3, RAID CFF `3` C0 y C1, RAID CFF `2` 16i G4: C1 16i G3: C2, C3 `1` 16i G4: C0 16i G3: C0, C1	`6` PCIe 3, placa del sistema `5` Conector de alimentación CFF, placa del sistema `4` SAS/SATA, BP4 `3` SAS/SATA, BP3 `2` SAS/SATA, BP2 `1` SAS/SATA, BP1	BP4: SAS/SATA/NVMe BP3: SAS/SATA BP2: SAS/SATA BP1: SAS/SATA
