混合组合

本主题介绍采用 SAS/SATA 和 AnyBay 硬盘背板的组合。

背板 4​

8i（BP4）；VROC（BP4）​

表 1. 2.5 英寸硬盘型号的线缆布放 - 8i（BP4）；VROC（BP4）
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4s C0，硬件 RAID 8i
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • 4s SAS/SATA，BP4
  • BP4：SAS/SATA/NVMe
  • （空）
  • （空）
  • （空）

BP34​

8i（BP3）；VROC（BP34）​

表 2. 2.5 英寸硬盘型号的线缆布放 - 8i（BP3）；VROC（BP34）
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 3b PCIe 4，主板
  • 3b PCIe 3，主板
  • 3a C0，重定时器
  • 3a C1，重定时器
  • 3s C0，硬件 RAID 8i
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • 3b NVMe 0-1，BP3
  • 3b NVMe 2-3，BP3
  • 3a NVMe 4-5，BP3
  • 3a NVMe 6-7，BP3
  • 3s SAS/SATA，BP3
  • BP4：NVMe
  • BP3：SAS/SATA/NVMe
  • （空）
  • （空）

BP14​

8i（BP1）；8i（BP4）；VROC（BP4）​

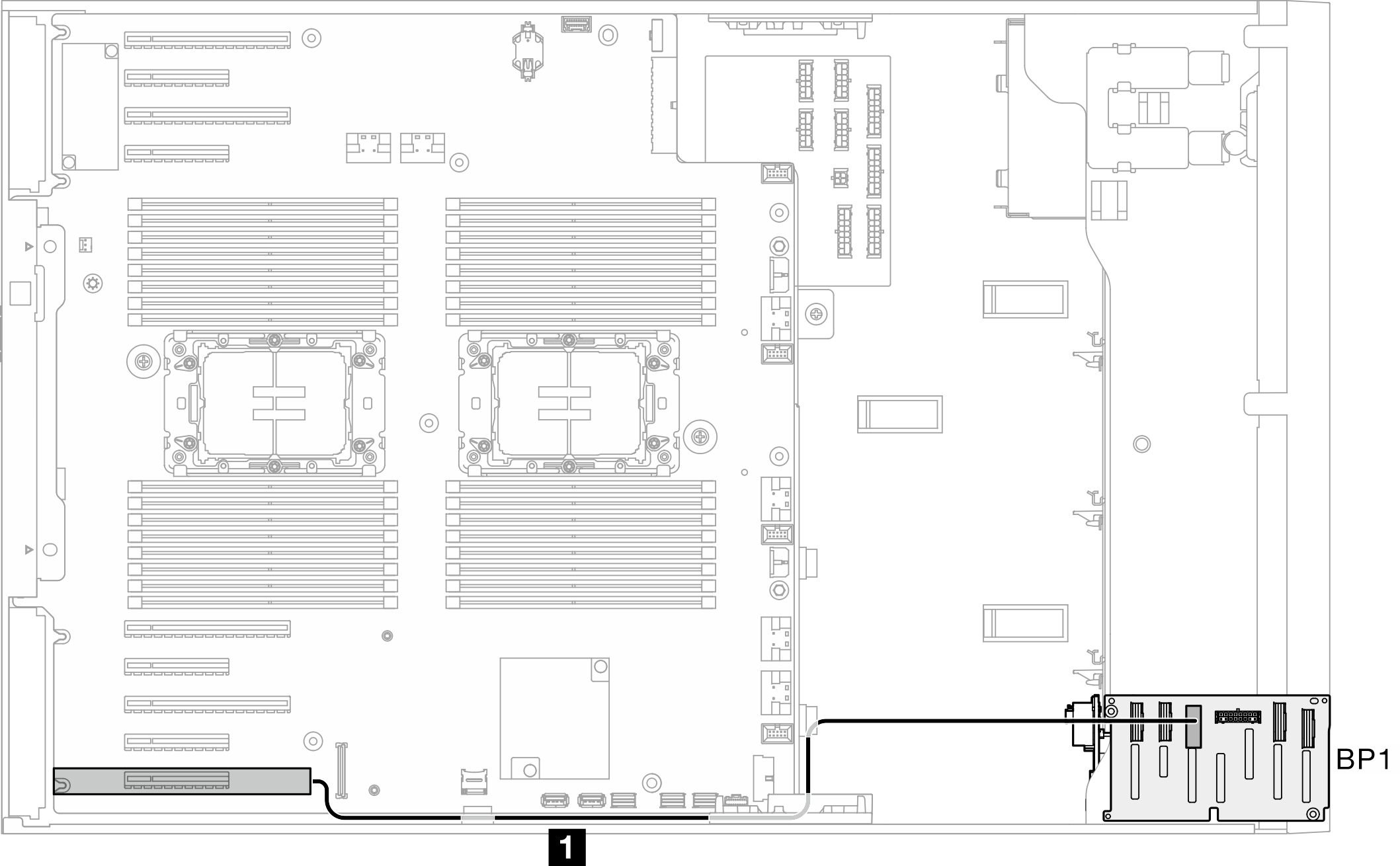

表 3. 2.5 英寸硬盘型号的线缆布放 - 8i（BP1）；8i（BP4）；VROC（BP4）
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4s C0，硬件 RAID 8i
  • 2 不适用
  • 1 C0，硬件 RAID 8i
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • 4s SAS/SATA，BP4
  • 2 不适用
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • （空）
  • BP1：SAS/SATA

16i（BP14）；VROC（BP4）​

表 4. 2.5 英寸硬盘型号的线缆布放 - 16i（BP14）；VROC（BP4）
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4s C1，硬件 RAID 16i
  • 1 C0，硬件 RAID 16i
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • 4s SAS/SATA，BP4
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • （空）
  • BP1：SAS/SATA

BP234​

8i（BP2）；VROC（BP234）​

表 5. 2.5 英寸硬盘型号的线缆布放 - 8i（BP2）；VROC（BP234）
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 3b C0，重定时器
  • 3b C1，重定时器
  • 3a PCIe 4，主板
  • 3a PCIe 3，主板
  • 2b C0，重定时器
  • 2b C1，重定时器
  • 2a C0，重定时器
  • 2a C1，重定时器
  • 2s C0，硬件 RAID 8i
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • 3b NVMe 4-5，BP3
  • 3b NVMe 6-7，BP3
  • 3a NVMe 0-1，BP3
  • 3a NVMe 2-3，BP3
  • 2b NVMe 0-1，BP2
  • 2b NVMe 2-3，BP2
  • 2a NVMe 4-5，BP2
  • 2a NVMe 6-7，BP2
  • 2s SAS/SATA，BP2
  • BP4：NVMe
  • BP3：NVMe
  • BP2：SAS/SATA/NVMe
  • （空）

BP124​

16i（BP12）；8i（BP4）；VROC（BP4）​

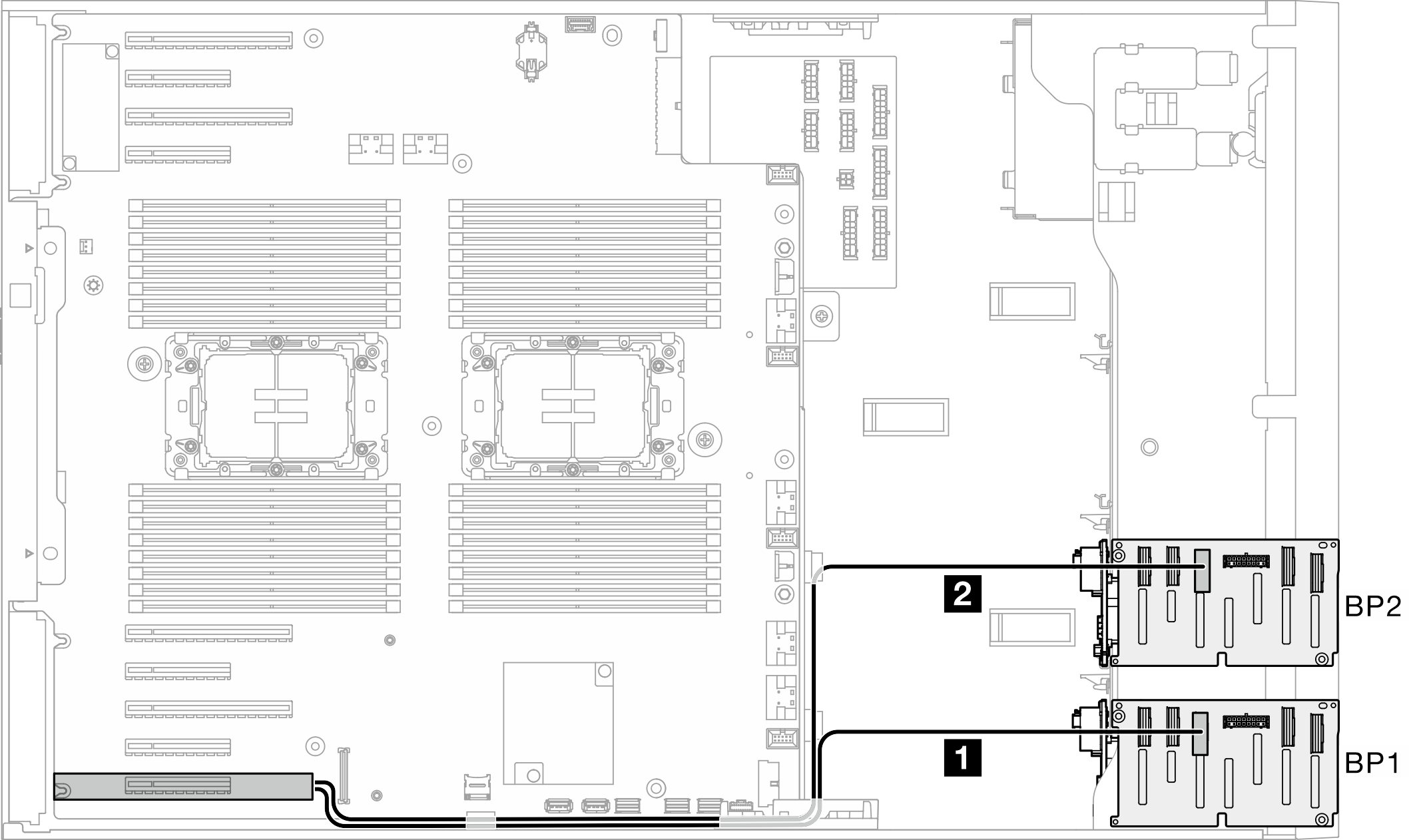

表 6. 2.5 英寸硬盘型号的线缆布放 - 16i（BP12）；8i（BP4）；VROC（BP4）
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4s C0，硬件 RAID 8i
  • 2 C1，硬件 RAID 16i
  • 1 C0，硬件 RAID 16i
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • 4s SAS/SATA，BP4
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA

8i（BP124）；VROC（BP4）​

表 7. 2.5 英寸硬盘型号的线缆布放 - 8i（BP124）；VROC（BP4）
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4s C0，硬件 RAID 8i
  • 2 C0，硬件 RAID 8i
  • 1 C0，硬件 RAID 8i
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • 4s SAS/SATA，BP4
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA

32i（BP124）；VROC（BP4）​

表 8. 2.5 英寸硬盘型号的线缆布放 - 32i（BP124）；VROC（BP4）
NVMe 硬盘
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬盘
从到背板
  • 4 C2，硬件 RAID 32i
  • 3 不适用
  • 2 C1，硬件 RAID 32i
  • 1 C0，硬件 RAID 32i
  • 4 SAS/SATA，BP4
  • 3 不适用
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • （空）
  • BP2：SAS/SATA
  • BP1：SAS/SATA

BP1234​

16i（BP12）；8i（BP34）；VROC（BP4）​

表 9. 2.5 英寸硬盘型号的线缆布放 - 16i（BP12）；8i（BP34）；VROC（BP4）
NVMe 硬盘
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬盘
从到背板
  • 4 C0，硬件 RAID 8i
  • 3 C0，硬件 RAID 8i
  • 2 C1，硬件 RAID 16i
  • 1 C0，硬件 RAID 16i
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA

16i（BP12）；16i（BP34）；VROC（BP4）​

表 10. 2.5 英寸硬盘型号的线缆布放 - 16i（BP12）；16i（BP34）；VROC（BP4）
NVMe 硬盘
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬盘
从到背板
  • 4 C1，硬件 RAID 16i
  • 3 C0，硬件 RAID 16i
  • 2 C1，硬件 RAID 16i
  • 1 C0，硬件 RAID 16i
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA

32i（BP1234）；VROC（BP4）​

表 11. 2.5 英寸硬盘型号的线缆布放 - 32i（BP1234）；VROC（BP4）
NVMe 硬盘
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬盘
从到背板
  • 4 C3，硬件 RAID 32i
  • 3 C2，硬件 RAID 32i
  • 2 C1，硬件 RAID 32i
  • 1 C0，硬件 RAID 32i
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA

16i（BP12）；CFF（BP34）；VROC（BP4）​

表 12. 2.5 英寸硬盘型号的线缆布放 - 16i（BP12）；CFF（BP34）；VROC（BP4）
NVMe 硬盘
从到背板
  • 4b PCIe 1，主板
  • 4b PCIe 2，主板
  • 4a PCIe 5，主板
  • 4a PCIe 6，主板
  • 4b NVMe 0-1，BP4
  • 4b NVMe 2-3，BP4
  • 4a NVMe 4-5，BP4
  • 4a NVMe 6-7，BP4
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
SAS/SATA 硬盘
从到背板
  • 6信号接口，CFF
  • 5 电源接口，CFF
  • 4 C2 和 C3，CFF RAID
  • 3 C0 和 C1，CFF RAID
  • 2 C1，硬件 RAID 16i
  • 1 C0，硬件 RAID 16i
  • 6a PCIe 3 或 6b PCIe 2，主板
  • （6b 不适用于 440-16i）
  • 5 CFF 电源接口，主板
  • 4 SAS/SATA，BP4
  • 3 SAS/SATA，BP3
  • 2 SAS/SATA，BP2
  • 1 SAS/SATA，BP1
  • BP4：SAS/SATA/NVMe
  • BP3：SAS/SATA
  • BP2：SAS/SATA
  • BP1：SAS/SATA
