ถอดโมดูลพัดลมชุดขยาย

ทำตามคำแนะนำในส่วนนี้เพื่อถอดโมดูลพัดลม

เกี่ยวกับงานนี้

หมายเหตุ

ส่วนนี้ใช้กับชุดขยายที่ติดตั้งอะแดปเตอร์อีเทอร์เน็ตเท่านั้น

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• หากโหนดติดตั้งอยู่ในช่องใส่หรือยึดติดมาให้ ให้ถอดโหนดออกจากช่องใส่หรือเมาท์ ดู คู่มือการกำหนดค่า

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดชุดขยายออกจากโหนด ดู ถอดชุดขยาย
   2. ถอดฝาครอบด้านบนส่วนขยายออก ดู ถอดฝาครอบด้านบนส่วนขยายออก
2. ถอดโมดูลพัดลม
   1. ถอดสกรูสามตัวที่ยึดโมดูลพัดลมกับชุดขยาย
   2. ยกโมดูลพัดลมเพื่อถอดออกจากชุดขยาย

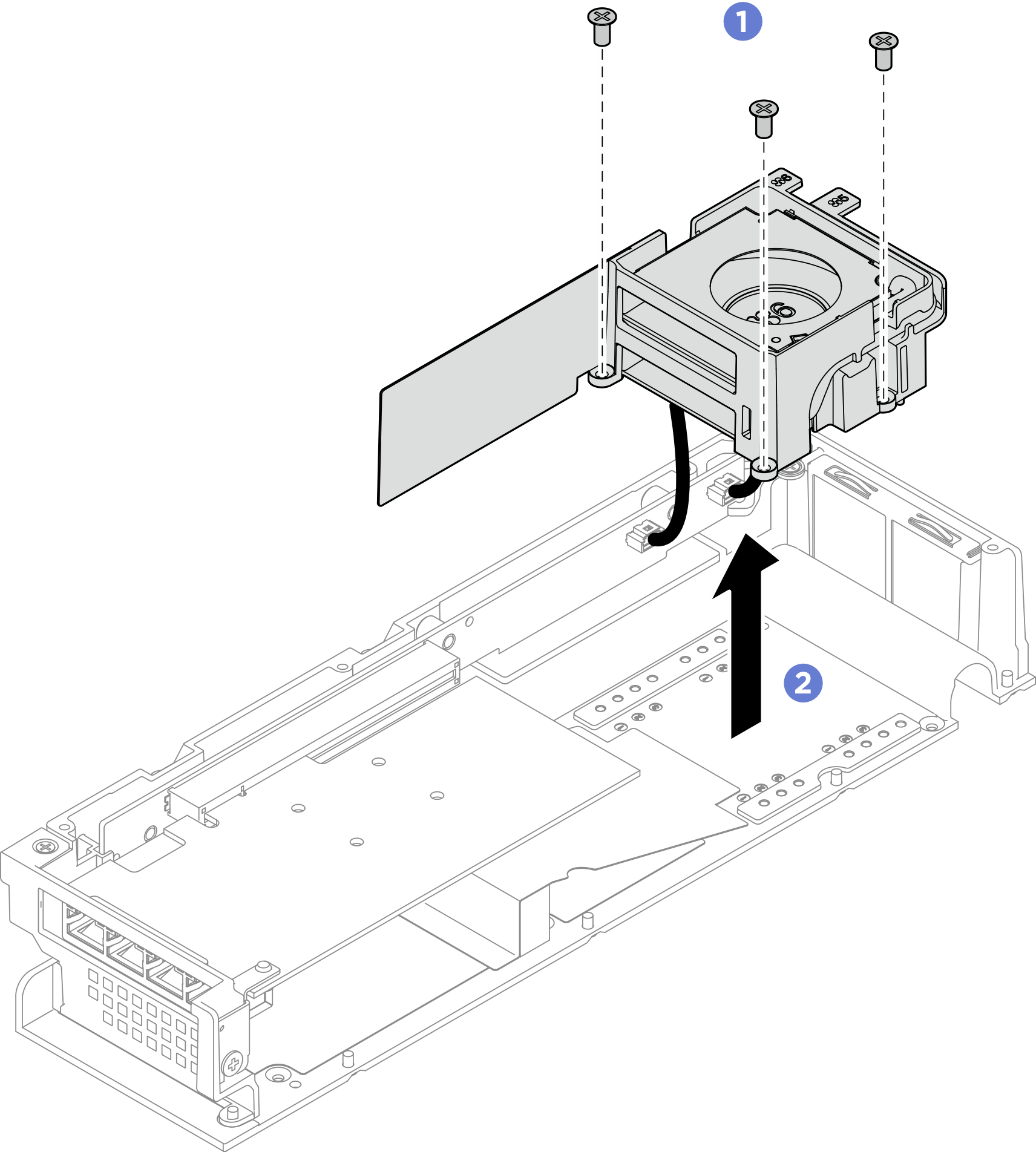

      รูปที่ 1. การถอดโมดูลพัดลม


3. ถอดสายไฟพัดลมทั้งหมดออกจากการ์ดตัวยก PCIe
