Extracción de un módulo del ventilador del kit de expansión

Siga las instrucciones que aparecen en esta sección para quitar un módulo de ventilador.

Acerca de esta tarea

Nota

Esta sección solo se aplica al kit de expansión instalado con un adaptador Ethernet.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el nodo está instalado en un alojamiento o montado, extraiga el nodo del alojamiento o montaje. Consulte Guía de configuración.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite el kit de expansión del nodo. Consulte Extracción del kit de expansión.
   2. Quite la cubierta superior de expansión. Consulte Extracción de la cubierta superior de expansión.
2. Extraiga el módulo de ventilador.
   1. Extraiga los tres tornillos que fijan el módulo de ventilador al kit de expansión.
   2. Levante el módulo de ventilador para extraerlo del kit de expansión.

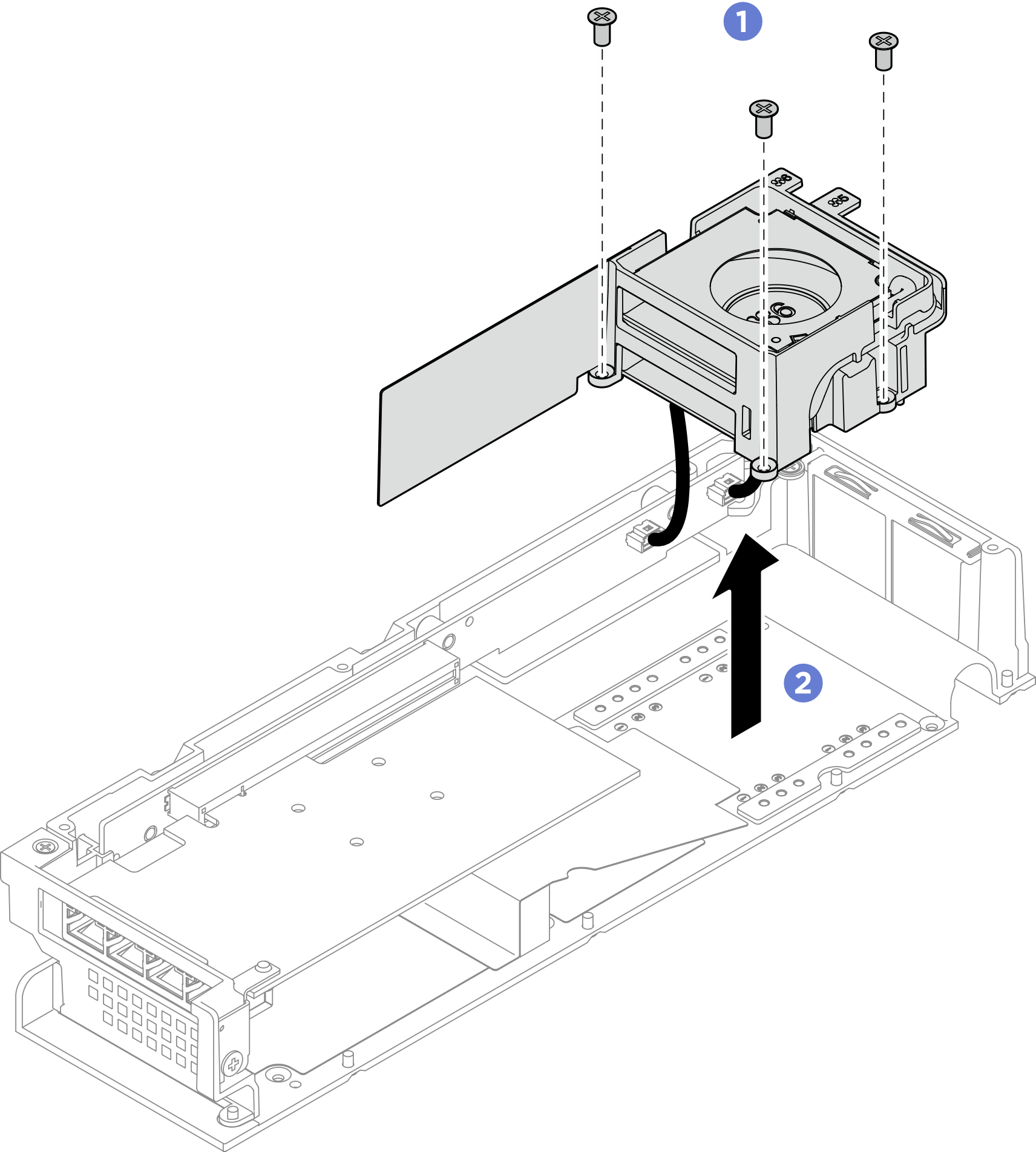

      Figura 1. Extracción del módulo de ventilador


3. Desconecte todos los cables de alimentación del ventilador de la tarjeta de expansión PCIe.
