Remover um módulo do ventilador do kit de expansão

Siga as instruções nesta seção para remover um módulo do ventilador do kit de expansão.

Sobre esta tarefa

Nota

O módulo do ventilador do kit de expansão é suportado apenas em um kit de expansão do adaptador Ethernet.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o nó estiver instalado em um gabinete ou montado, remova o nó do gabinete ou da montagem. Consulte Guia de configuração.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova o kit de expansão do nó. Consulte Remover o kit de expansão.
   2. Remova a tampa superior do kit de expansão. Consulte Remover a tampa superior do kit de expansão.
2. Remova o módulo de ventilador.
   1. Remova os três parafusos que prendem o módulo do ventilador ao kit de expansão.
   2. Levante o módulo do ventilador para removê-lo do kit de expansão.

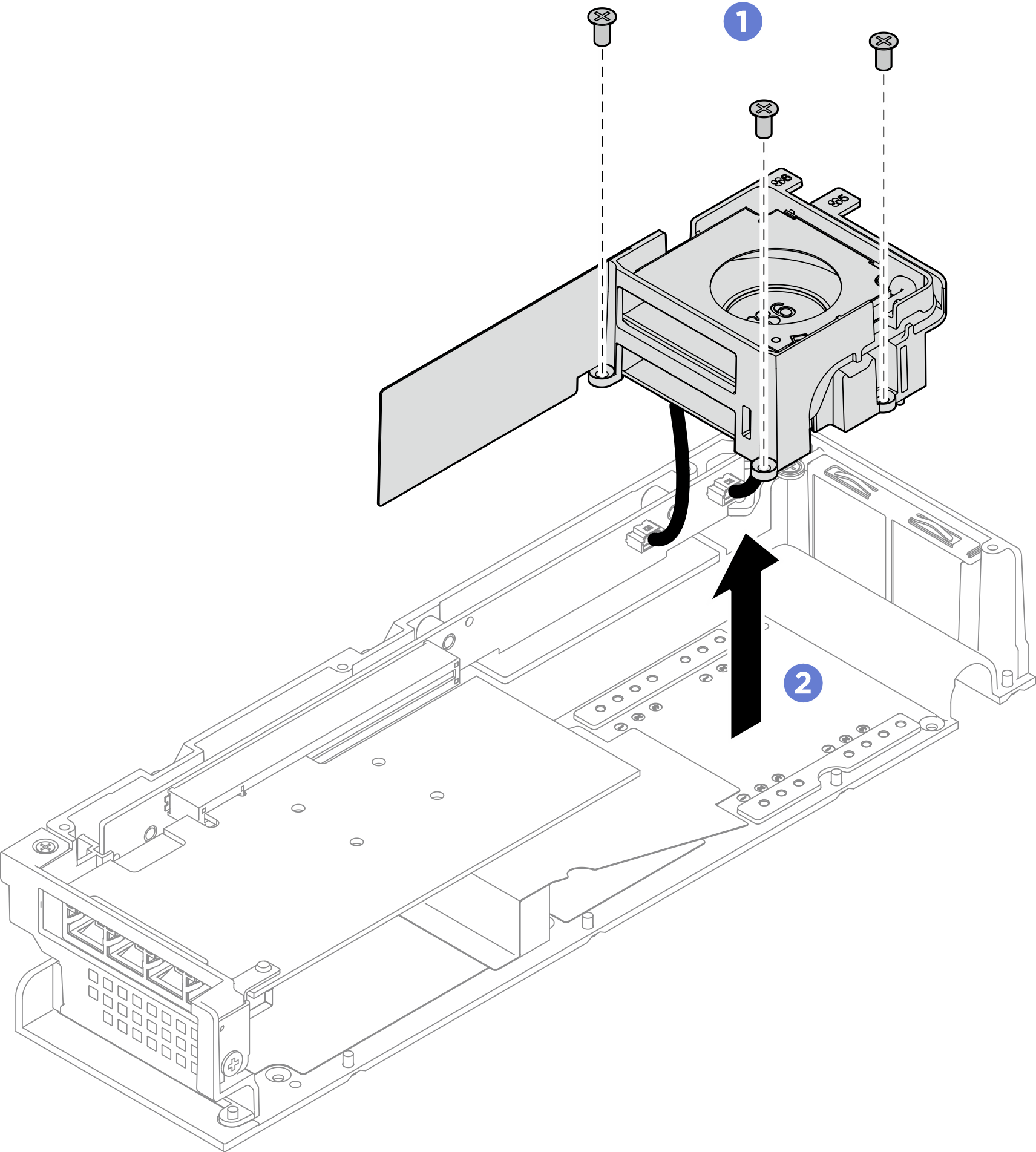

      Figura 1. Remoção do módulo de ventilador


3. Desconecte todos os cabos de alimentação do ventilador da placa riser PCIe.
