Instalar um módulo do ventilador do kit de expansão

Siga as instruções nesta seção para instalar um módulo de ventilador.

Sobre esta tarefa

Nota

Esta seção aplica-se apenas ao kit de expansão instalado com um adaptador Ethernet.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

1. Conecte o cabo de alimentação do ventilador à placa riser PCIe. Certifique-se de conectar o cabo de alimentação do ventilador 5 ao conector primeiro. Consulte Roteamento de cabos internos.
2. Instale o módulo de ventilador.
   1. Alinhe o módulo do ventilador com os orifícios dos parafusos no kit de expansão.
   2. Aperte os três parafusos para prender o módulo do ventilador ao kit de expansão.

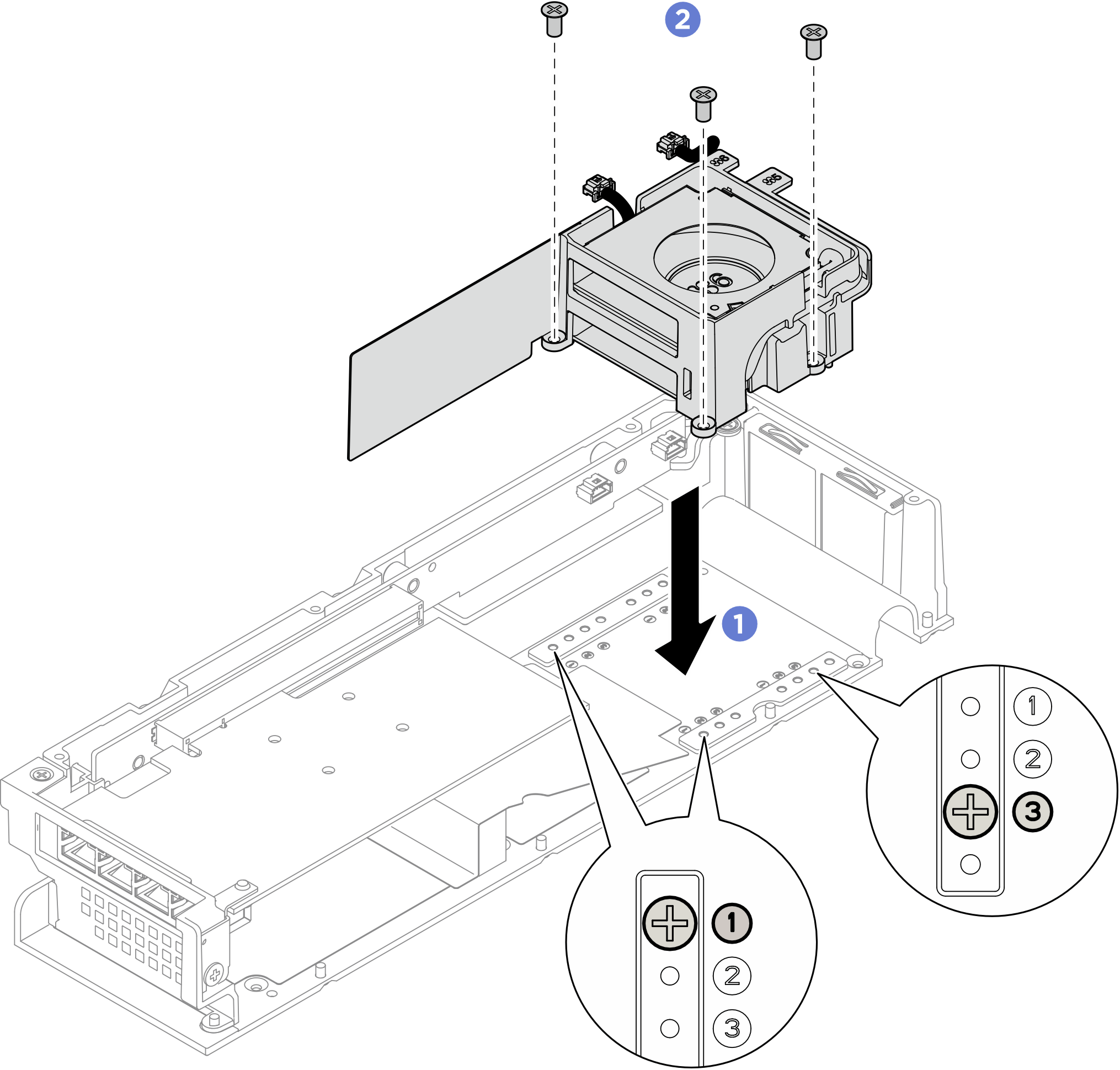

      Figura 1. Instalando o módulo de ventilador
