Установка модуля вентилятора комплекта расширения

В этом разделе приведены инструкции по установке модуля вентилятора.

Об этой задаче

Прим.

Сведения в этом разделе относятся только к комплекту расширения, установленному вместе с адаптером Ethernet.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

Процедура

1. Подключите кабель питания вентилятора к плате-адаптеру Riser PCIe. Сначала подключите кабель питания вентилятора 5 к разъему. См. раздел Прокладка внутренних кабелей.
2. Установите модуль вентилятора.
   1. Совместите модуль вентилятора с отверстиями для винтов на комплекте расширения.
   2. Затяните три винта, чтобы зафиксировать модуль вентилятора на комплекте расширения.

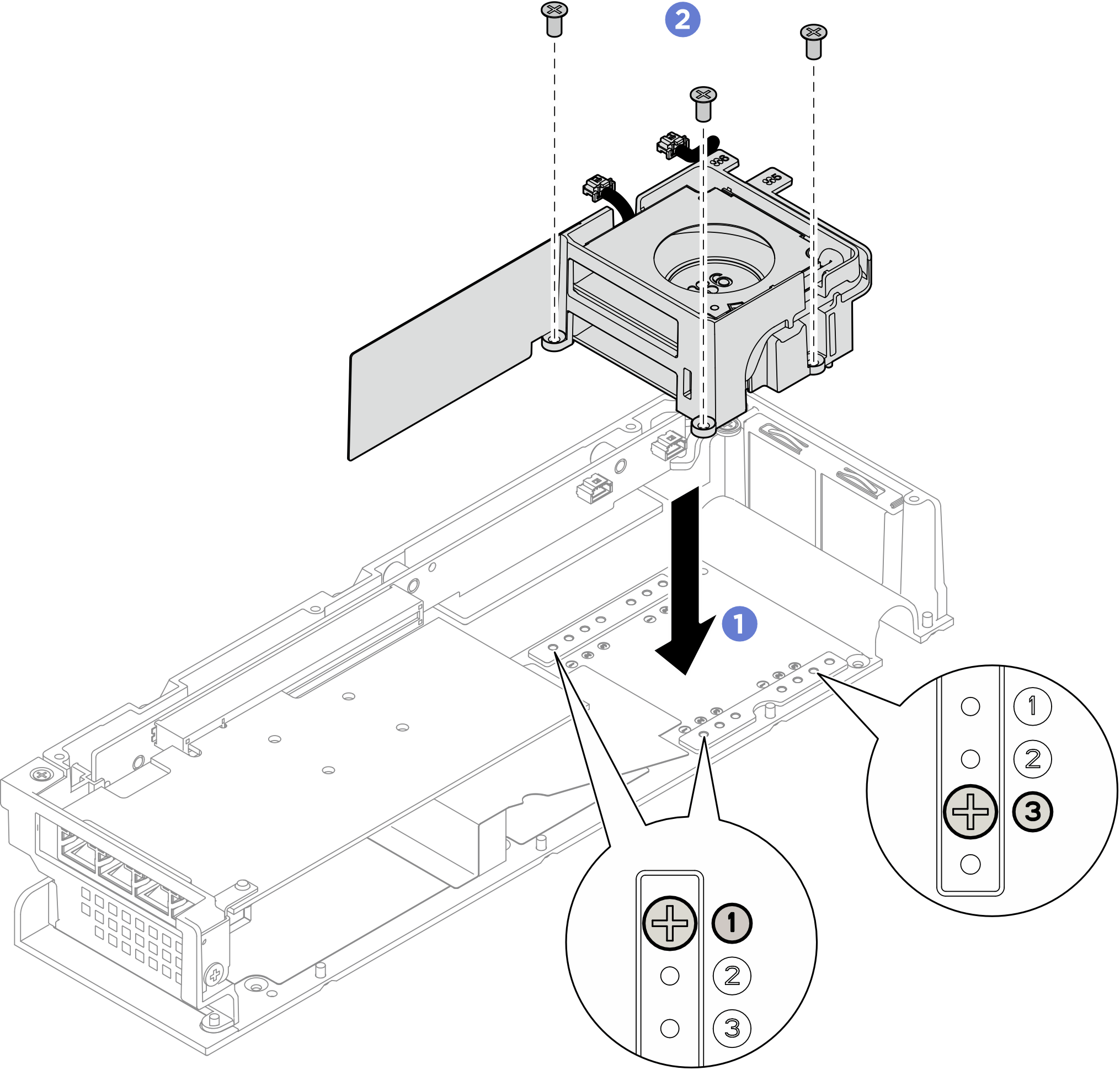

      Рис. 1. Установка модуля вентиляторов
