Разборка модуля вентилятора комплекта расширения

В этом разделе приведены инструкции по разборке модуля вентилятора.

Об этой задаче

Прим.

Сведения в этом разделе относятся только к комплекту расширения, установленному вместе с адаптером Ethernet.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите комплект расширения с узла. См. раздел Снятие комплекта расширения.
   2. Снимите верхний кожух комплекта расширения. См. раздел Снятие верхнего кожуха комплекта расширения.
   3. Снимите модуль вентилятора комплекта расширения. См. раздел Снятие модуля вентилятора комплекта расширения.
2. Разберите модуль вентилятора.

   Извлеките вентилятор 5 из его держателя.

   1. Открутите три винта, фиксирующих вентилятор. Затем извлеките вентилятор из его держателя.
   2. Извлеките кабель питания вентилятора из предварительно вырезанных пазов на держателе вентилятора.

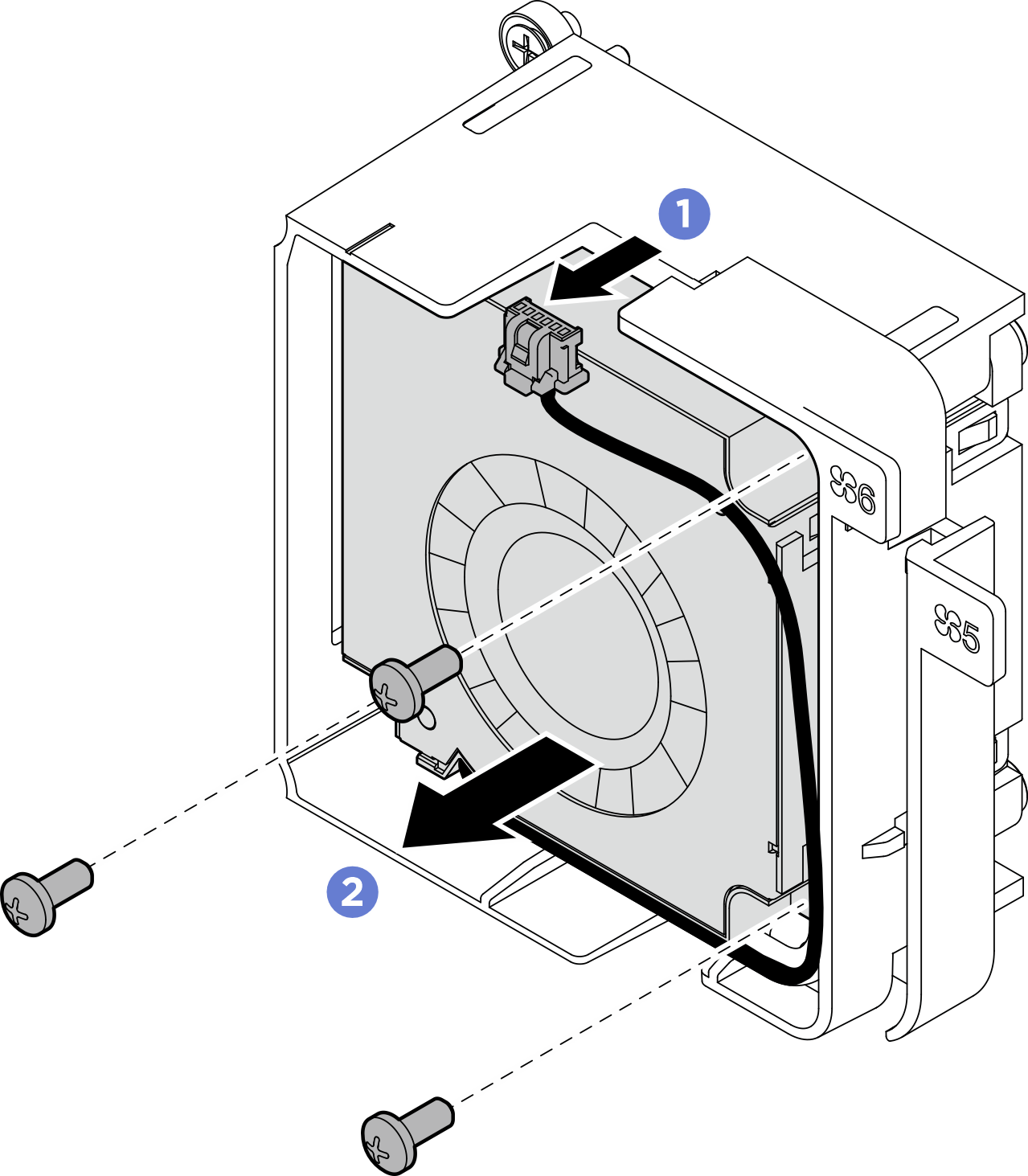

      Рис. 1. Снятие вентилятора 5



   Извлеките вентилятор 6 из его держателя.

   1. Извлеките кабель питания вентилятора из предварительно вырезанных пазов на держателе вентилятора.
   2. Открутите три винта, фиксирующих вентилятор. Затем извлеките вентилятор из его держателя.

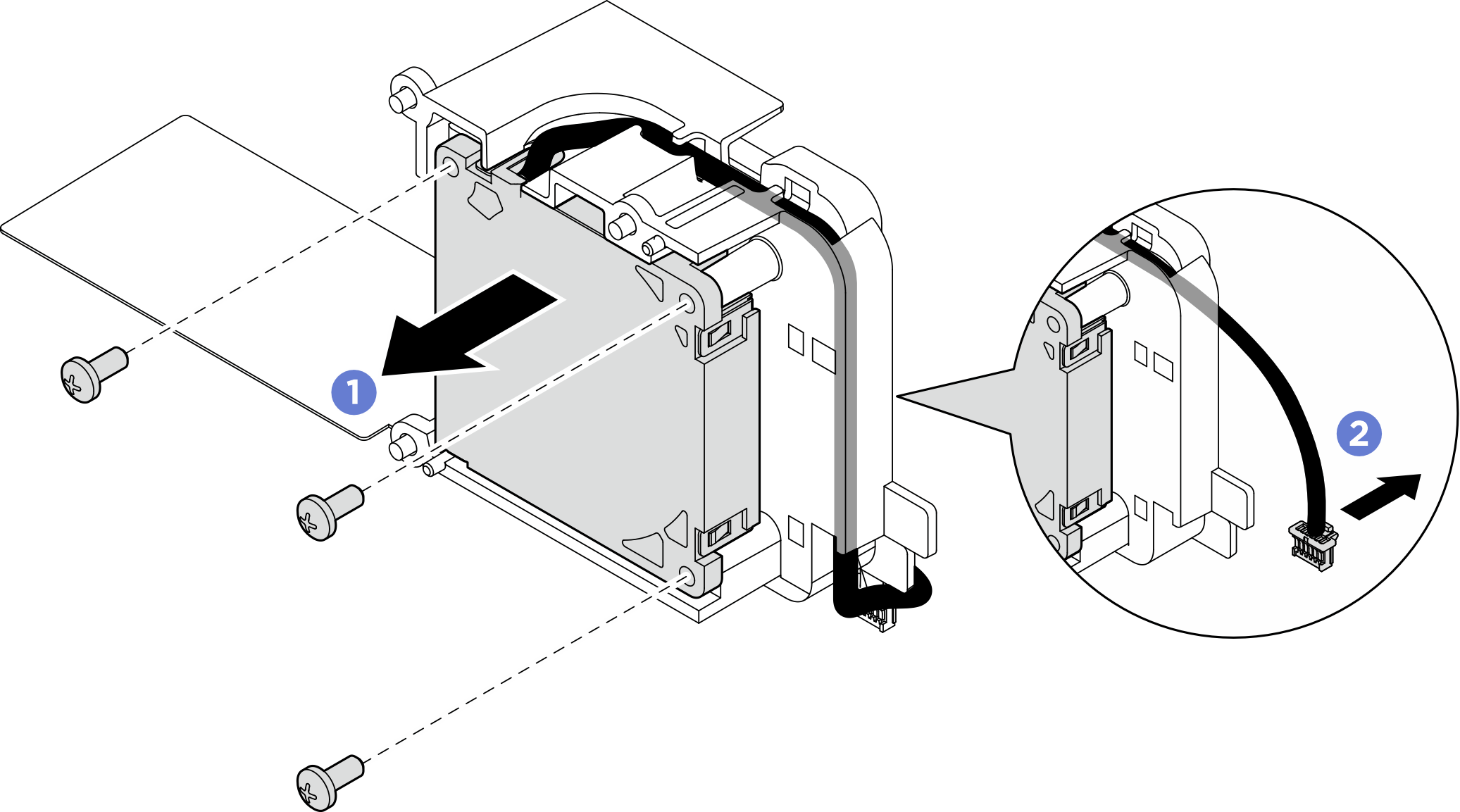

      Рис. 2. Снятие вентилятора 6
