拡張キット・ファン・モジュールの分解

ファン・モジュールを分解するには、このセクションの説明に従ってください。

このタスクについて

注

このセクションは、イーサネット・アダプターと一緒にインストールされる拡張キットにのみ適用されます。

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

手順

1. このタスクの準備をします。
   1. ノードから拡張キットを取り外します。拡張キットの取り外しを参照してください。
   2. 拡張トップ・カバーを取り外します。拡張トップ・カバーの取り外しを参照してください。
   3. 拡張キット・ファン・モジュールを取り外します。拡張キット・ファン・モジュールの取り外しを参照してください。
2. ファン・モジュールを分解します。

   ファン・ホルダーからファン 5 を取り外します。

   1. ファンを固定している 3 本のねじを取り外し、ファン・ホルダーからファンを取り外します。
   2. ファン電源ケーブルをファン・ホルダーの事前にカットされたスロットから外します。
      図 1. ファン 5 の取り外し



   ファン・ホルダーからファン 6 を取り外します。

   1. ファン電源ケーブルをファン・ホルダーの事前にカットされたスロットから外します。
   2. ファンを固定している 3 本のねじを取り外し、ファン・ホルダーからファンを取り外します。

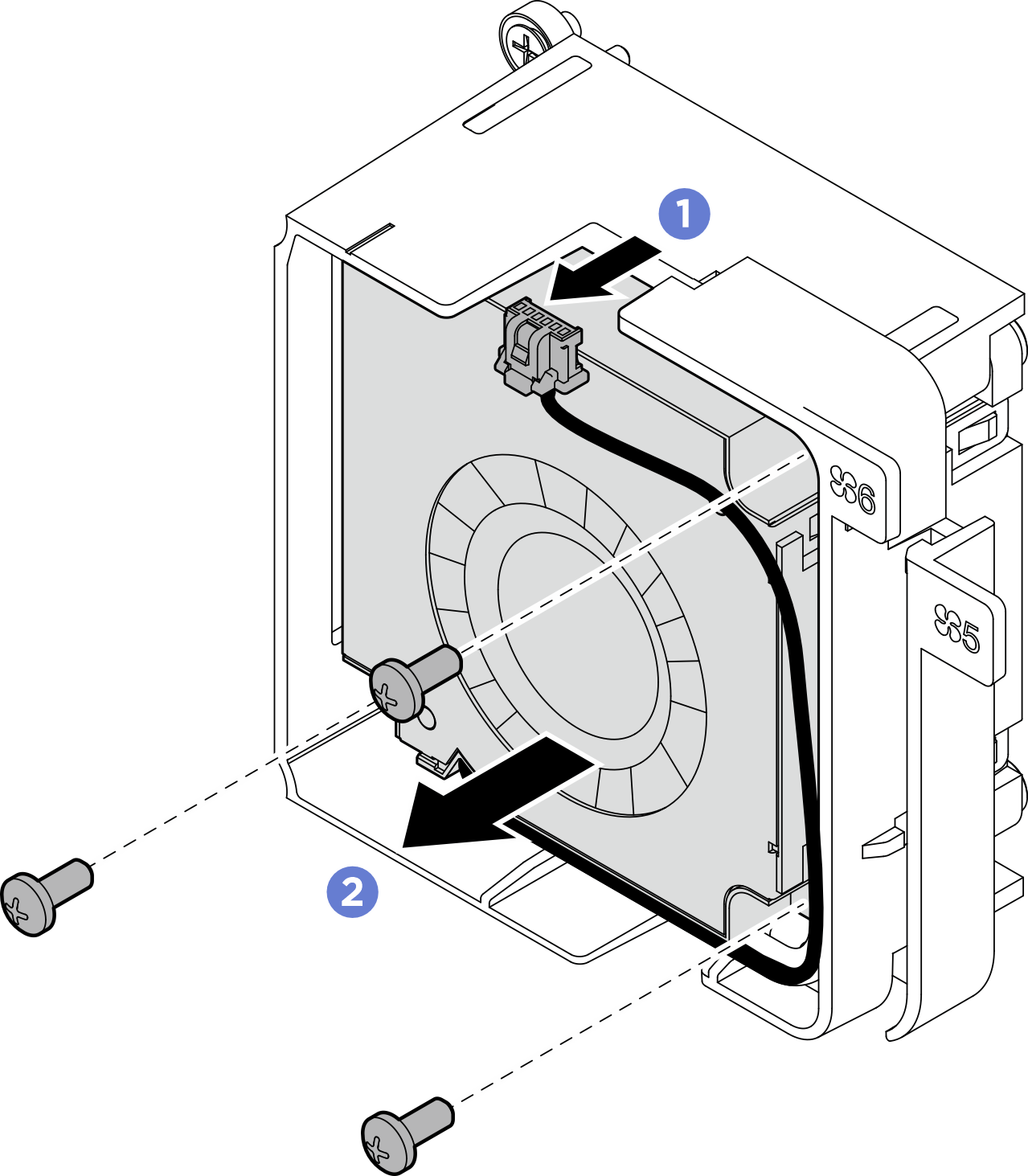

      図 2. ファン 6 の取り外し
