확장 키트 팬 모듈 분해

이 섹션의 지침에 따라 팬 모듈을 분해하십시오.

이 작업 정보

주

이 섹션은 이더넷 어댑터와 함께 설치되는 확장 킷에만 적용됩니다.

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 노드에서 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
   2. 확장 윗면 덮개를 제거하십시오. 확장 윗면 덮개 제거의 내용을 참조하십시오.
   3. 확장 키트 팬 모듈을 제거하십시오. 확장 키트 팬 모듈 제거의 내용을 참조하십시오.
2. 팬 모듈을 분해하십시오.

   팬 홀더에서 팬 5를 제거합니다.

   1. 팬을 고정하는 나사 3개를 제거한 다음, 팬 홀더에서 팬을 제거합니다.
   2. 팬 전원 케이블을 팬 홀더의 미리 절단된 슬롯에서 분리합니다.

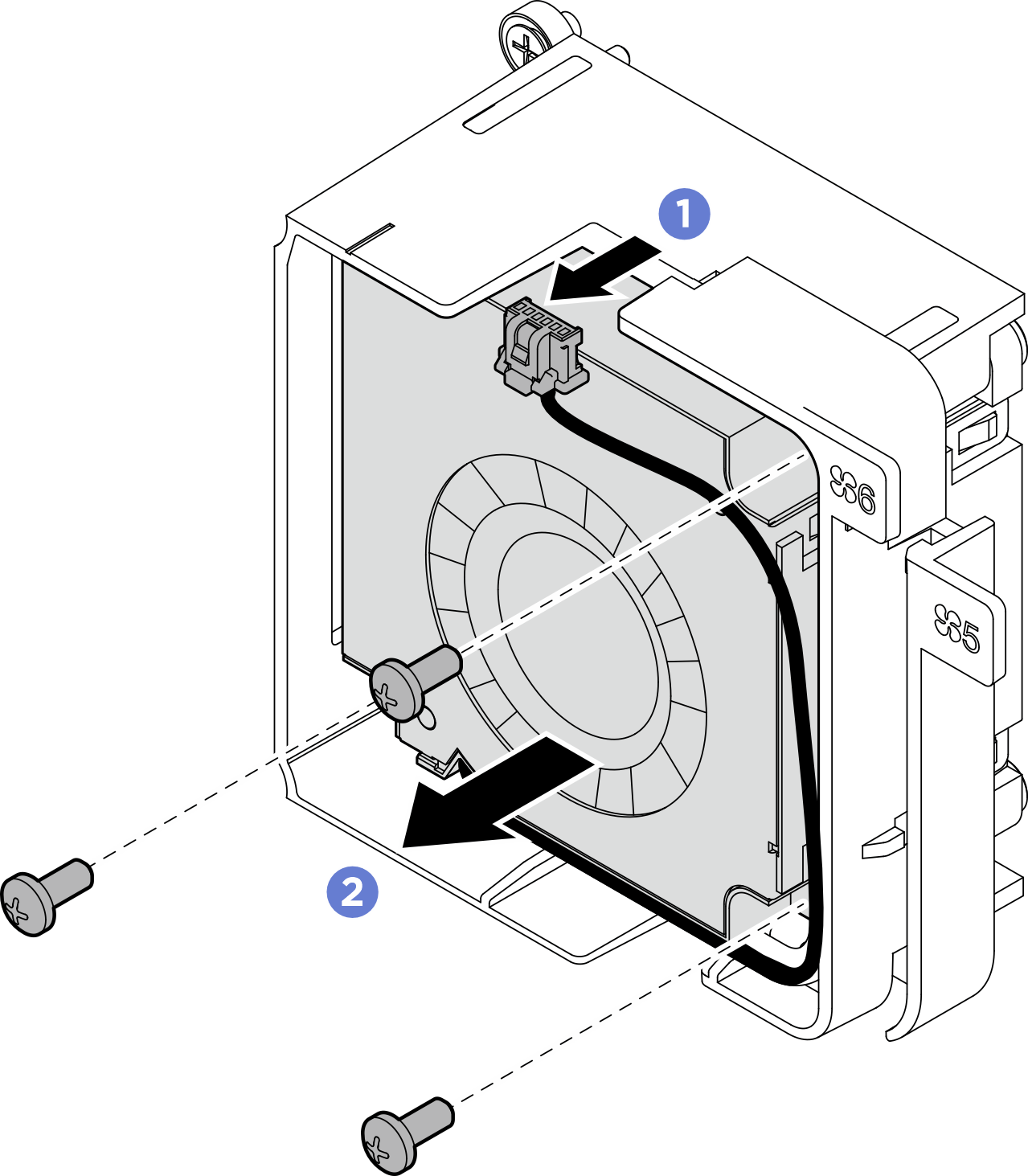

      그림 1. 팬 5 제거



   팬 홀더에서 팬 6을 제거합니다.

   1. 팬 전원 케이블을 팬 홀더의 미리 절단된 슬롯에서 분리합니다.
   2. 팬을 고정하는 나사 3개를 제거한 다음, 팬 홀더에서 팬을 제거합니다.

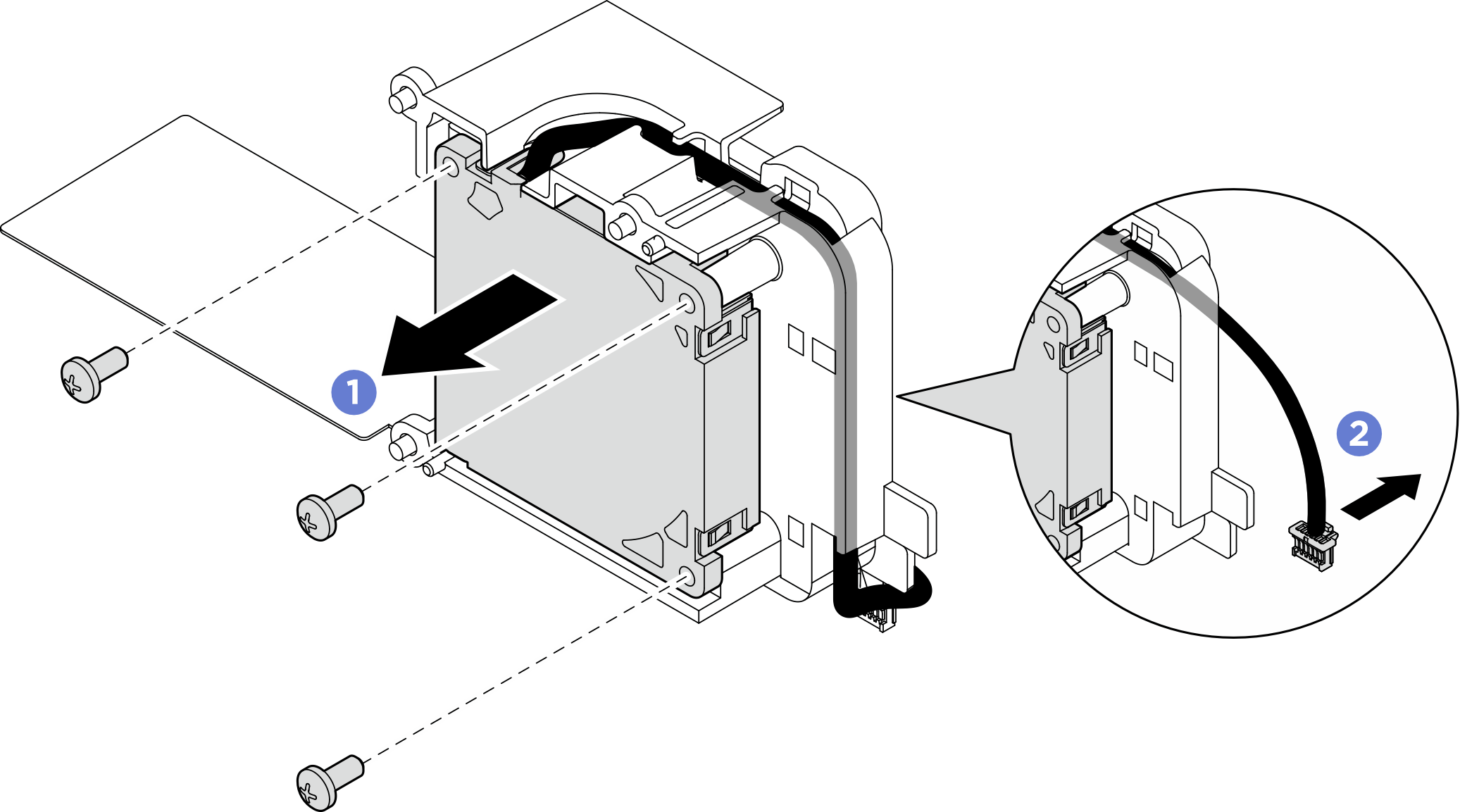

      그림 2. 팬 6 제거
