Démontage d’un module de ventilateur du kit d’extension

Suivez les instructions de la présente section pour démonter un module de ventilateur du kit d’extension.

À propos de cette tâche

Remarque

Le module ventilateur du kit d’extension est uniquement pris en charge dans un kit d’extension d’adaptateur Ethernet.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le kit d’extension du nœud. Voir Retrait du kit d’extension.
   2. Retirez le carter supérieur du kit d’extension. Voir Retrait du carter supérieur du kit d’extension.
   3. Retirez le module de ventilateur du kit d’extension. Voir Retrait d’un module de ventilateur du kit d’extension.
2. Démontez le module de ventilateur.

   Retirez le ventilateur 5 du support de ventilateur.

   1. Retirez les trois vis qui fixent le ventilateur. Ensuite, retirez le ventilateur du support du ventilateur.
   2. Dégagez le cordon d’alimentation du ventilateur du support de ventilateur.

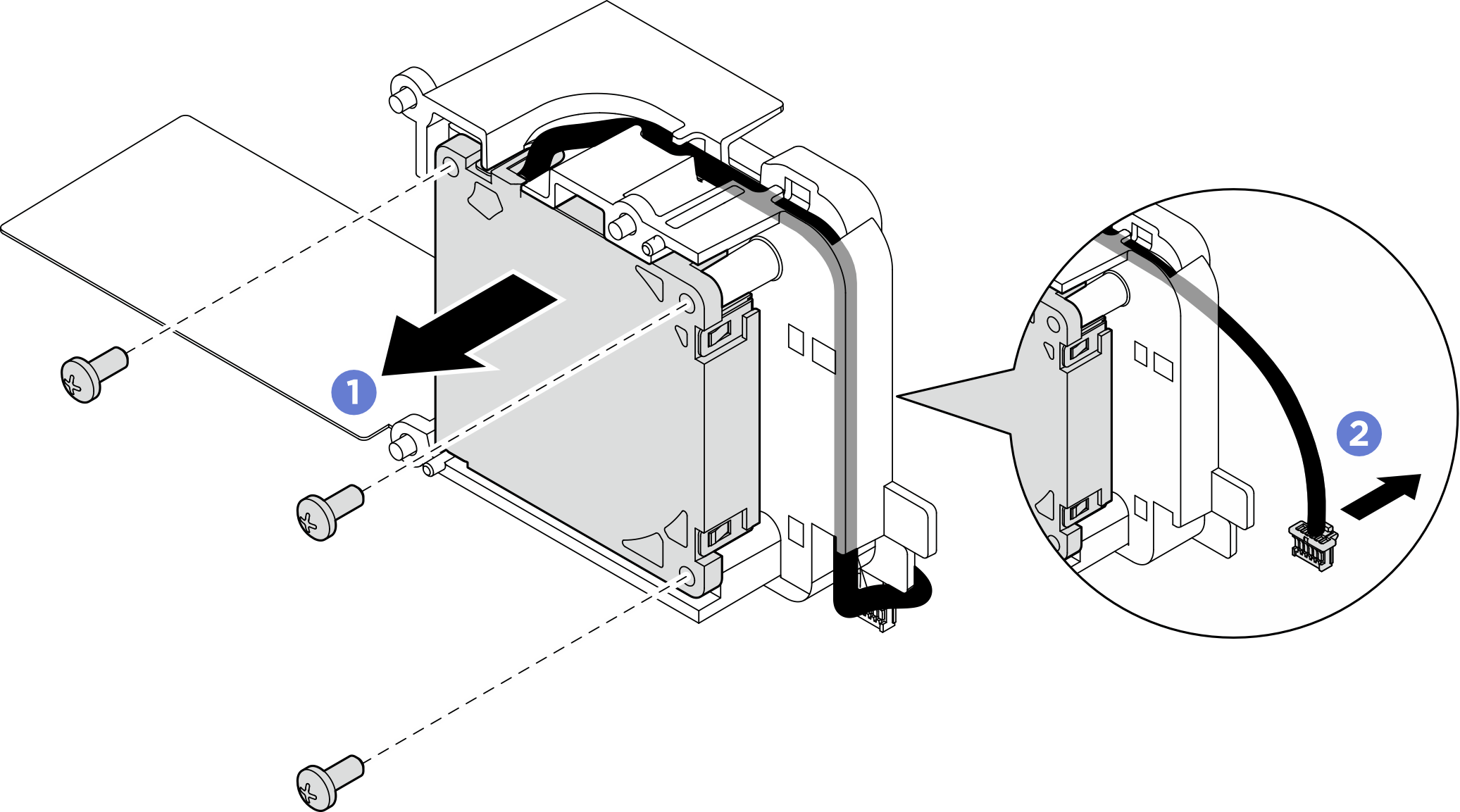

      Figure 1. Retrait du ventilateur 5



   Retirez le ventilateur 6 du support de ventilateur.

   1. Dégagez le cordon d’alimentation du ventilateur du support de ventilateur.
   2. Retirez les trois vis qui fixent le ventilateur. Ensuite, retirez le ventilateur du support du ventilateur.

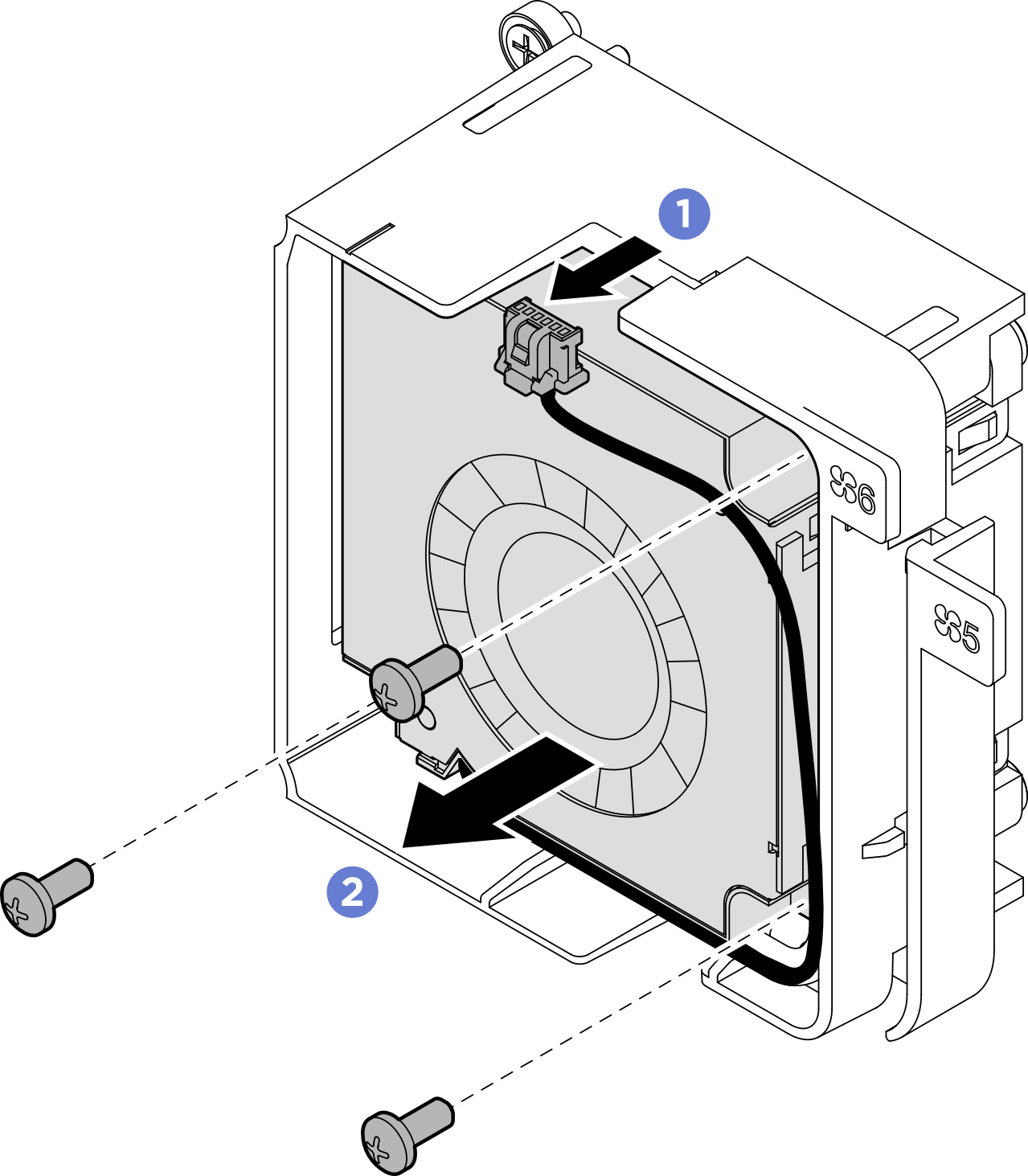

      Figure 2. Retrait du ventilateur 6
